活塞式滑动曲柄传动结构教学演示件

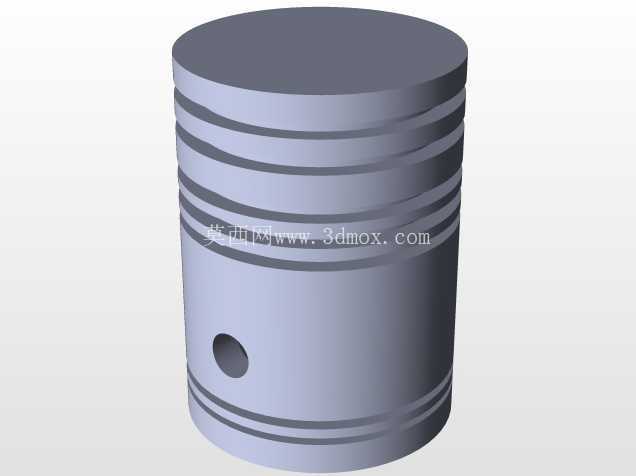

　　这套滑动曲柄结构是机械传动领域最经典的运动转换单元之一，日常在小型内燃机、往复式冲压设备、计量泵的驱动端都能见到它的身影，核心作用是把旋转轴的圆周运动，转化为活塞杆的直线往复动作，反过来也能将直线推力转化为旋转扭矩，是很多动力设备里不可或缺的基础传动模块。从结构设计逻辑来看，这套模型做了非常清晰的简化处理，没有冗余的密封件、紧固件细节，把核心的运动副关系完全展露出来：下部的曲柄销通过连杆和上部的活塞铰接，活塞被约束在垂直的缸套导向腔内，当曲柄绕固定转轴做整周转动时，连杆会带动活塞在缸套内做上下往复的直线运动，整个运动过程没有多余的自由度，传动路径清晰，非常适合刚接触机械原理的从业者理解运动转换的核心逻辑。

　　实际工程应用中，这类结构的设计首先要卡死安装边界：缸套的内壁导向长度需要覆盖活塞的全行程，避免活塞运动到上下止点时出现偏磨，通常导向段长度要比活塞自身高度大1.2倍以上，才能保证往复运动的稳定性；曲柄的回转半径直接决定了活塞的行程长度，设计时需要先根据设备的做功需求确定行程，再反推曲柄的偏心距，同时要校核连杆的长度，避免曲柄转动到死点位置时出现机构卡滞——通常连杆长度和曲柄偏心距的比值要控制在3到4之间，比值过小会导致连杆摆角过大，加剧铰接处的磨损，比值过大则会让整体结构过于臃肿，浪费安装空间。

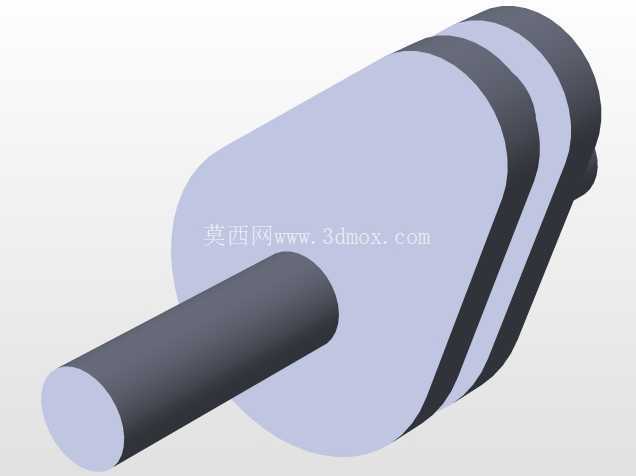

　　从安装适配的角度来说，这套结构的下部曲柄转轴需要和动力输出端做同轴固定，通常会采用平键连接传递扭矩，转轴的两端需要配置轴承座做径向支撑，避免曲柄转动时出现径向跳动；上部的活塞顶端可以根据实际使用场景连接做功部件，比如小型空压机里就连接活塞环做气体压缩，冲压设备里就连接冲头做冲压作业，计量泵里就连接柱塞做流体输送。设计这类结构的时候，还要重点考虑运动间隙的预留：活塞和缸套之间需要根据工况预留合适的配合间隙，如果是有润滑的金属件配合，间隙通常控制在0.02到0.05毫米之间，既要保证运动顺畅不卡滞，也要避免间隙过大导致活塞晃动、做功效率下降；连杆两端的铰接处需要配置轴套或者滚动轴承，降低往复摆动带来的磨损，铰接销的固定要做防松处理，避免设备长期运行后销子脱出导致机构失效。很多刚入行的结构设计师在做这类传动结构的时候，容易忽略死点位置的处理——当曲柄和连杆处于同一直线时，机构会处于传动死点，这时候如果是从动端驱动曲柄，很容易出现卡滞无法启动的情况，实际设备里通常会给转轴配置飞轮，利用飞轮的惯性冲过死点位置，保证机构连续运转。这套模型把缸套部分做了半透明处理，能直观看到活塞在缸内的运动位置，也能清晰观察连杆的摆动角度，不管是做机械原理教学演示，还是做小型设备的传动结构选型参考，都能非常直观地展现核心的运动关系，不需要拆解就能看清所有运动副的连接方式。

　　在实际的设备布局里，这类曲柄滑块结构通常会作为核心传动单元布置在设备的中部动力段，下部的转轴连接电机或者其他动力源，上部的活塞输出直线动作，整体的安装占用空间是一个矩形区域，宽度由曲柄的回转直径决定，高度由活塞全行程伸出后的总高度决定，设计安装位的时候需要在曲柄的回转半径外预留至少10毫米的安全间隙，避免运动过程中和周边的固定部件发生碰撞。另外，这类结构的受力特点也很明确：做功行程里活塞受到的轴向力会通过连杆传递到曲柄销上，力的方向会随着连杆的摆动不断变化，所以设计时需要校核曲柄销、连杆的抗弯强度，还要核算铰接处的比压，避免长期运行出现压溃变形。对于初学者来说，通过这套结构可以快速理解运动副的约束关系、行程计算方法、死点规避的设计思路，比单纯看机械原理教材里的二维示意图要直观很多，能快速建立起三维空间里的传动结构认知，为后续设计更复杂的多连杆传动结构打下基础。
