带法兰安装座的正交通孔机械连接构件

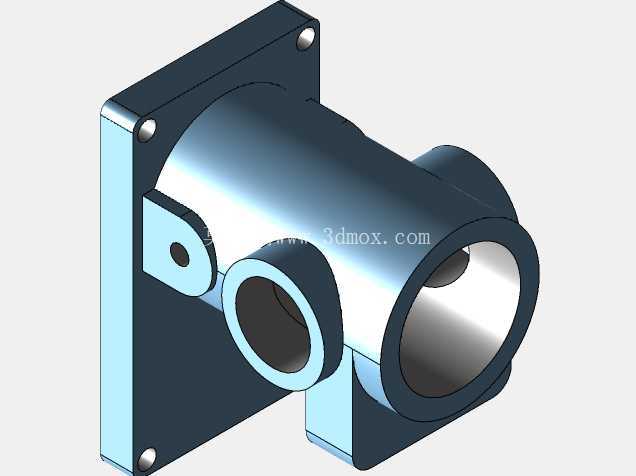

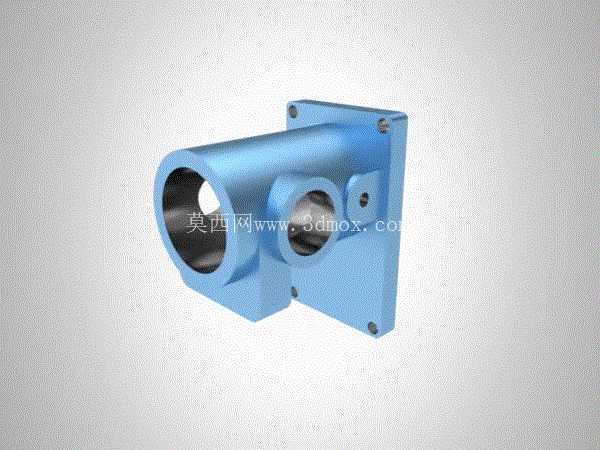

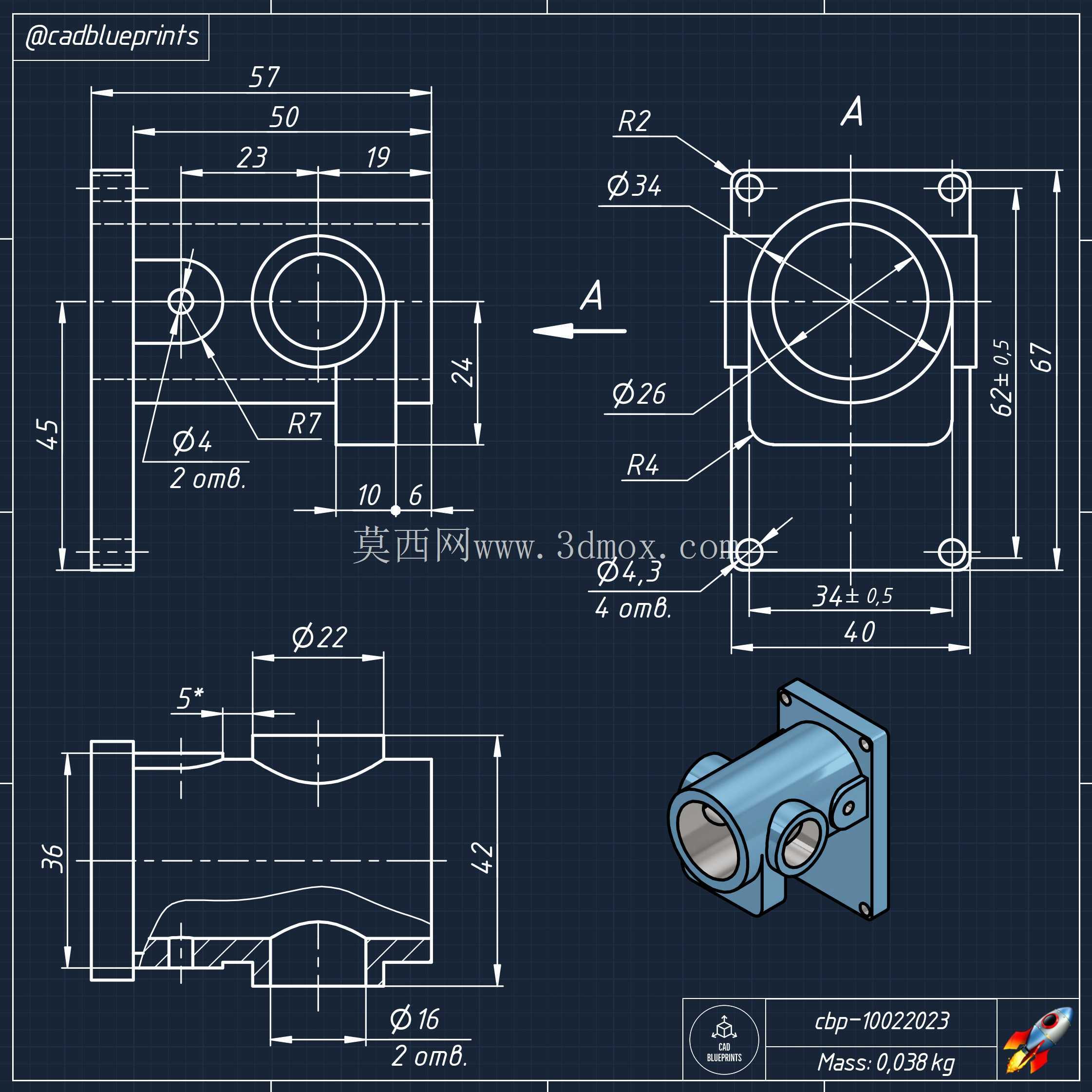

　　这类带方形安装法兰的正交双通孔构件，在流体管路系统、小型传动机构的机架布局中十分常见，很多初次接触结构设计的工程师容易忽略这类转接件的安装边界校核，往往在装配阶段才发现法兰孔位与机架预留孔错位、或者侧向通孔的外接接头与周边结构产生干涉。从结构本身来看，主体的大直径通孔为贯通式设计，内壁预留了足够的加工余量，既可以作为流体介质的主流通通道，也可以穿装传动轴类零件，孔口边缘做了小尺寸倒角处理，既去除了机加工产生的飞边毛刺，也方便管路接头或者轴件的导入装配，避免硬装配造成的密封面刮伤或者轴面镀层磨损。侧向伸出的凸台结构上开设的正交通孔，与主通孔保持垂直贯通，凸台端面同样做了平整加工，可用于安装侧向的管路接头、检测传感器或者定位销，凸台与主体筒体的衔接位置做了圆弧过渡，避免直角连接处的应力集中，在承受管路内压或者传动载荷时，不会因为应力突变产生结构裂纹。后侧的方形安装法兰是整个构件的承载基础，法兰四个角位置开设了沉头安装孔，沉孔深度经过精确计算，使用内六角螺栓安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面，保证法兰与安装基面完全贴合，不会出现局部间隙导致的安装倾斜。

　　法兰与主体筒体的连接位置设置了三角形加强筋，分别衔接筒体上下侧与法兰平面，在构件承受侧向管路载荷或者传动扭矩时，加强筋可以有效分散应力，避免筒体与法兰衔接位置出现断裂变形。在实际应用场景中，这类构件常被用作液压系统的油路转接块、小型气动设备的气路分流座，或者轻载传动机构的轴承支撑座，不同应用场景下对通孔的尺寸公差、表面粗糙度要求存在差异：作为流体通道使用时，主通孔内壁粗糙度需要达到Ra1.6以下，减少流体流动的阻力损失，同时孔口与接头配合的位置需要加工密封槽，安装O型密封圈保证介质无泄漏；作为轴承支撑座使用时，主通孔需要按照轴承外圈的配合公差加工，通常选用H7的公差等级，保证轴承外圈安装后不会出现跑圈问题，同时通孔的圆柱度公差需要控制在0.02mm以内，避免轴承安装后出现倾斜导致传动卡滞。

　　设计这类构件时，首先需要确认主通孔的通径尺寸，根据流通介质的流量或者穿装轴件的直径确定基础参数，再根据外接支路的数量、方向确定侧向凸台的位置和通孔尺寸，安装法兰的尺寸需要根据构件的承载大小确定，法兰厚度通常不小于主通孔壁厚的1.5倍，四个安装孔的中心距需要匹配安装机架的预留孔位，同时要核算螺栓的间距，避免螺栓安装时扳手空间不足。安装边界方面，需要预留足够的装配操作空间，法兰外侧要预留至少两倍螺栓直径的扳手操作空间，侧向凸台的外侧要预留接头安装的操作空间，避免装配时工具无法到达拧紧位置，同时要校核构件安装后，主通孔两端外接的管路或者轴件不会与周边其他设备结构产生运动干涉。

　　很多新手在建模这类构件时，容易忽略加强筋的拔模角度，或者沉孔的深度尺寸，导致加工出来的零件无法正常装配，还有的会把正交两孔的相贯线处理得过于尖锐，实际加工时刀具在相贯位置容易出现振刀，导致内壁粗糙度不达标，合理的做法是在相贯位置做微小的圆角过渡，既不影响通孔的实际通流面积或者穿轴空间，也能改善加工工艺性。另外，法兰的安装基面需要保证平面度要求，通常平面度公差控制在0.05mm以内，避免安装后构件出现倾斜，导致通孔的轴线与配合的轴件或者管路不同轴，产生额外的装配应力，长期运行下会出现密封泄漏或者轴承过早磨损的问题。这类构件的材质选择也需要结合应用场景确定，普通液压气动场景下常用铝合金材质，重量轻且加工成本低，有腐蚀介质的场景下可以选用304不锈钢材质，承受重载的传动场景则可以选用45号钢调制处理，提升整体结构强度。
