摇摆式蒸汽机结构设计三维数模

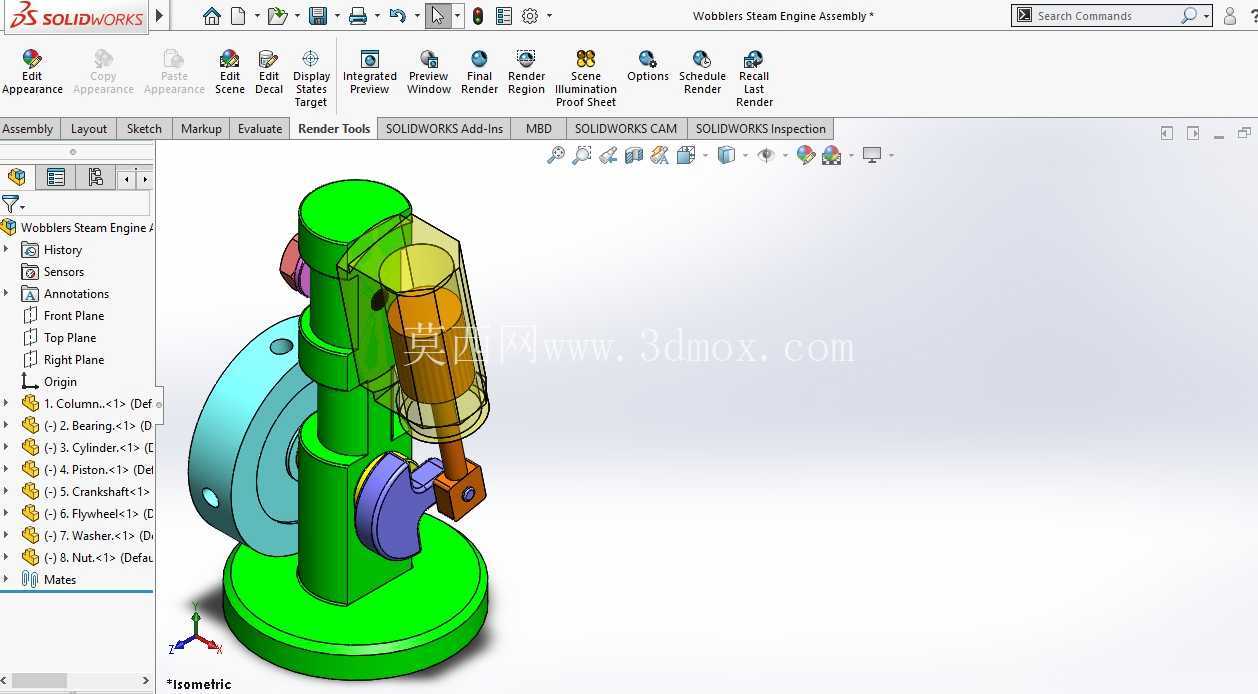

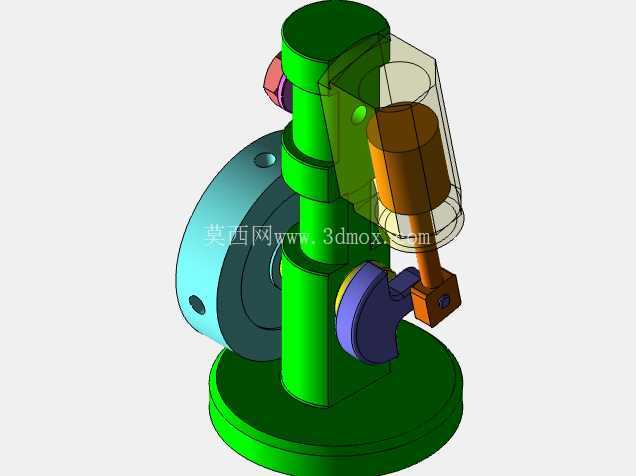

　　从功能特性来看，整套结构的动力输出逻辑清晰：底部基座作为整个装置的安装基准，承担所有部件的定位支撑，立柱垂直固定在基座上，为气缸摆动提供旋转支点；气缸套可绕立柱上的铰接点做小角度往复摆动，活塞在气缸内部做直线往复运动，活塞端部通过铰接结构与曲柄销连接，将直线运动转化为曲轴的旋转运动，曲轴末端安装飞轮，利用飞轮的转动惯量储存能量，克服曲柄传动的死点位置，保证输出转速的平稳性；各部件之间的配合间隙经过合理设定，活塞与气缸的配合公差满足滑动密封要求，曲轴与支撑座之间采用转动配合，铰接点的间隙控制在合理范围，避免运动过程中出现卡滞或旷量过大的问题。这套摇摆式蒸汽机结构数模，完整还原了此类小型动力装置的全部传动与功能部件，可直接用于原理验证、教学演示以及小型动力模组的改装开发场景。在高校机械原理教学、创客DIY动力装置开发、小型外燃机性能测试场景中，这类结构是理解曲柄滑块传动、配气机构联动逻辑的典型载体，相比复杂的多缸蒸汽机，摇摆式结构省去了独立的配气阀组，依靠气缸自身的摆动完成进排气切换，结构紧凑度更高，加工装配门槛更低，适合作为入门级外燃动力装置的原型参考。

　　设计过程中优先考虑了运动干涉的规避，在气缸摆动的全行程范围内，对气缸外壁、连杆、曲柄、飞轮的运动包络线做了完整校核，确保各部件在极限位置不会发生碰撞；安装边界方面，基座底部预留了标准化的安装孔位，可直接固定在通用试验台架上，整体结构的径向最大尺寸不超过飞轮的外圆直径，轴向尺寸从基座底面到飞轮顶端的高度控制在紧凑范围内，不会占用过多台架安装空间，输出轴端的尺寸可适配常规的联轴器、带轮等传动连接件，方便外接负载开展性能测试。

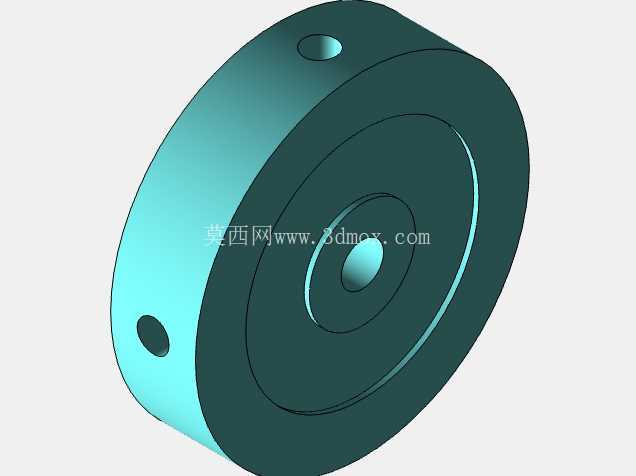

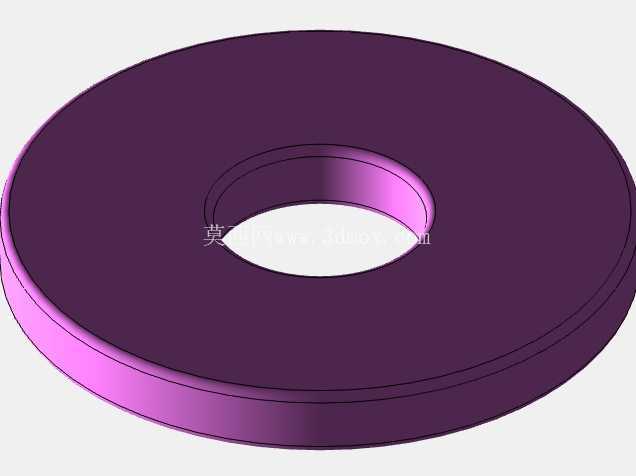

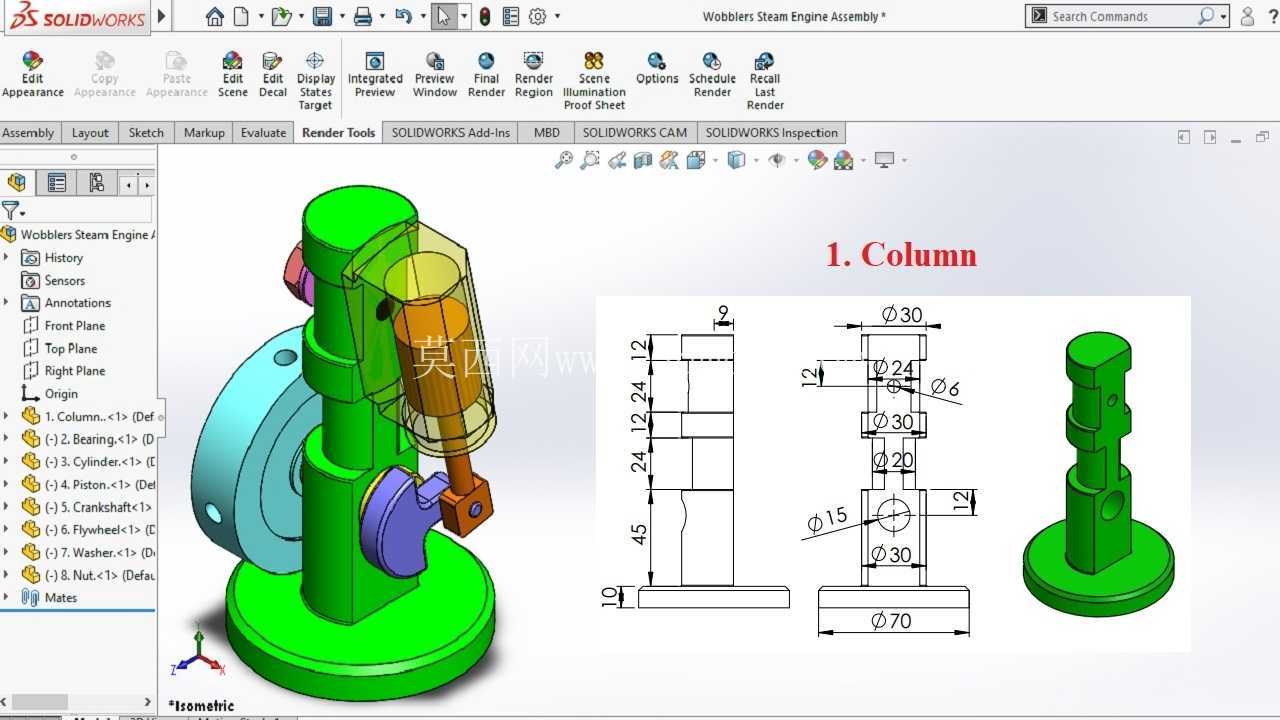

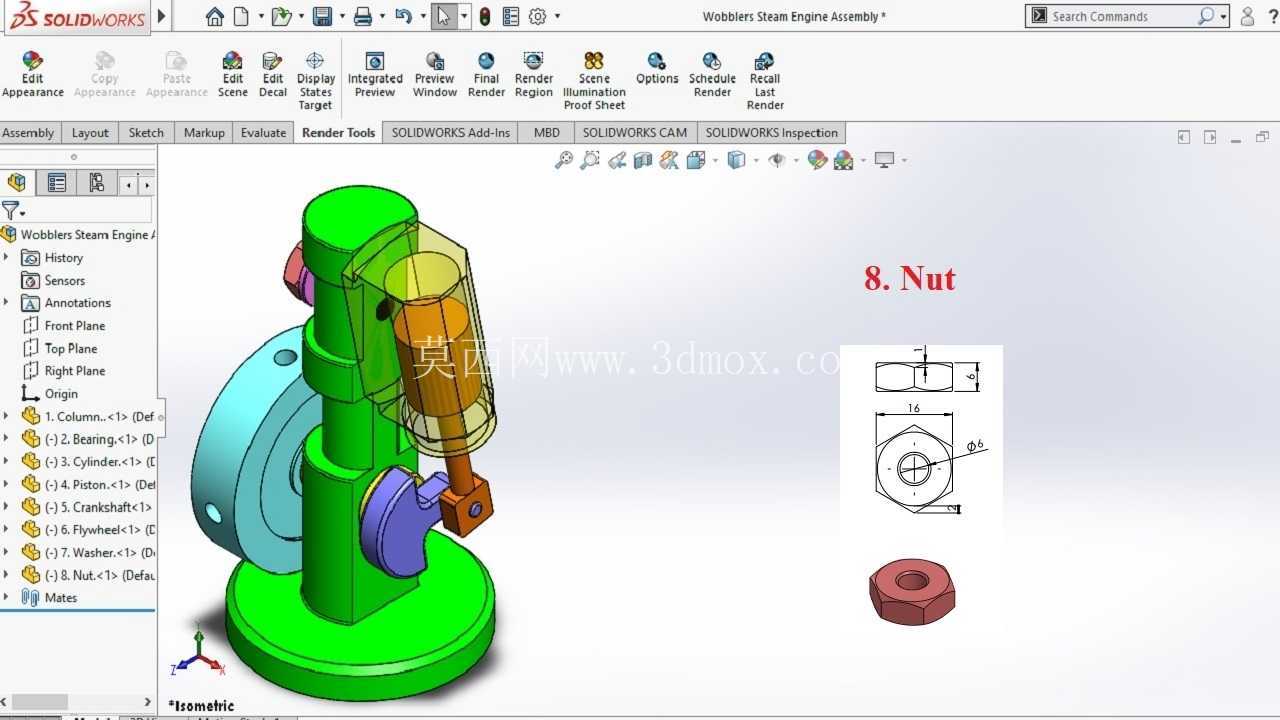

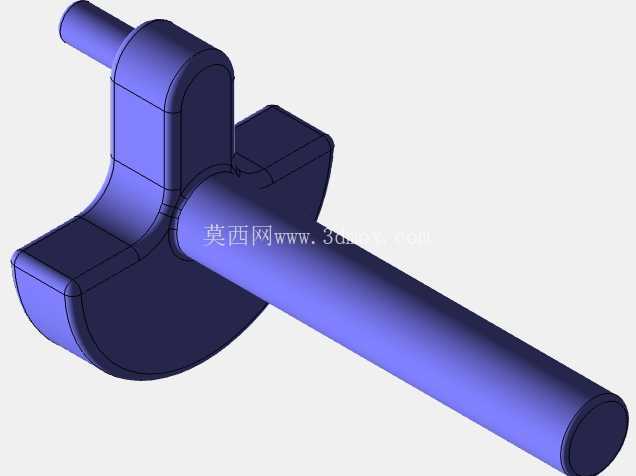

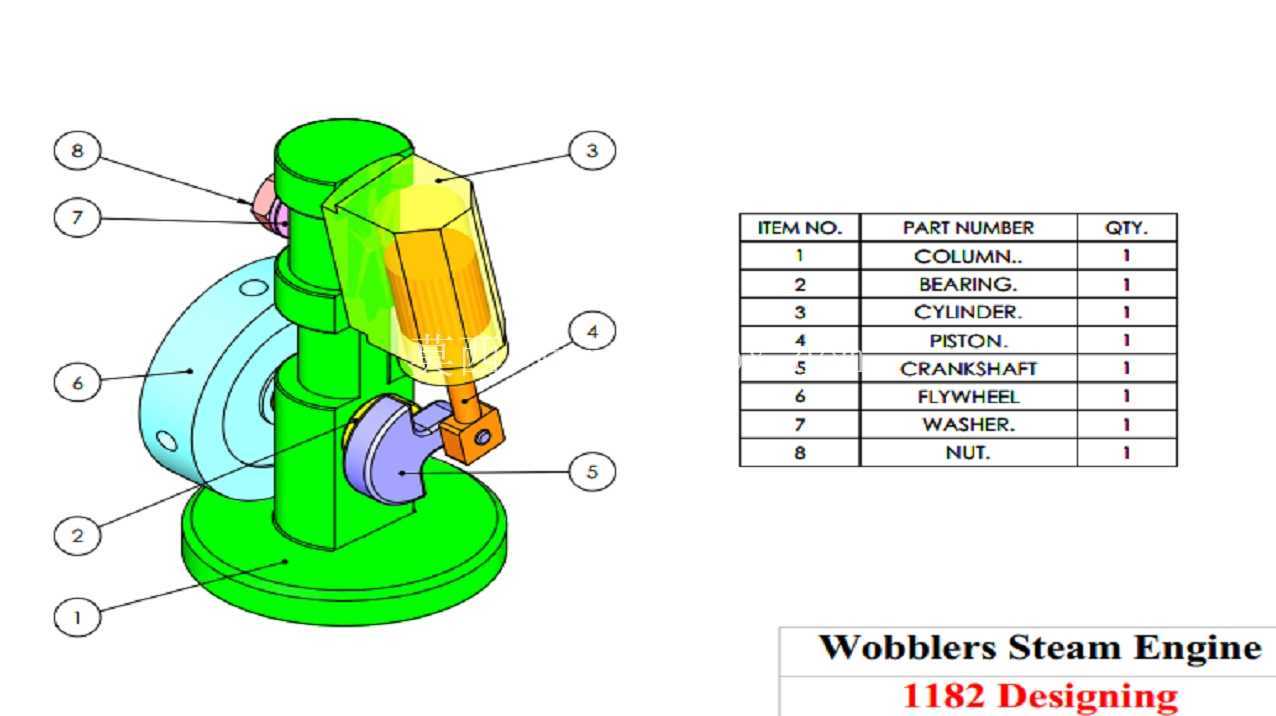

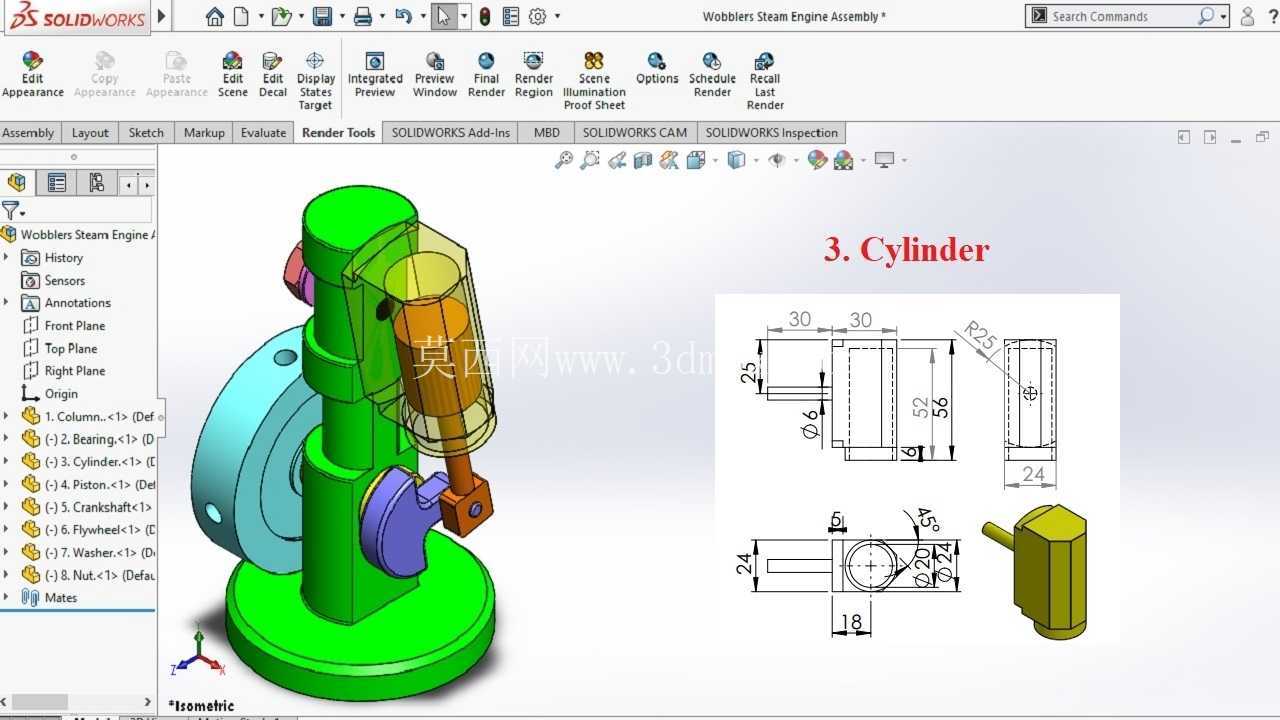

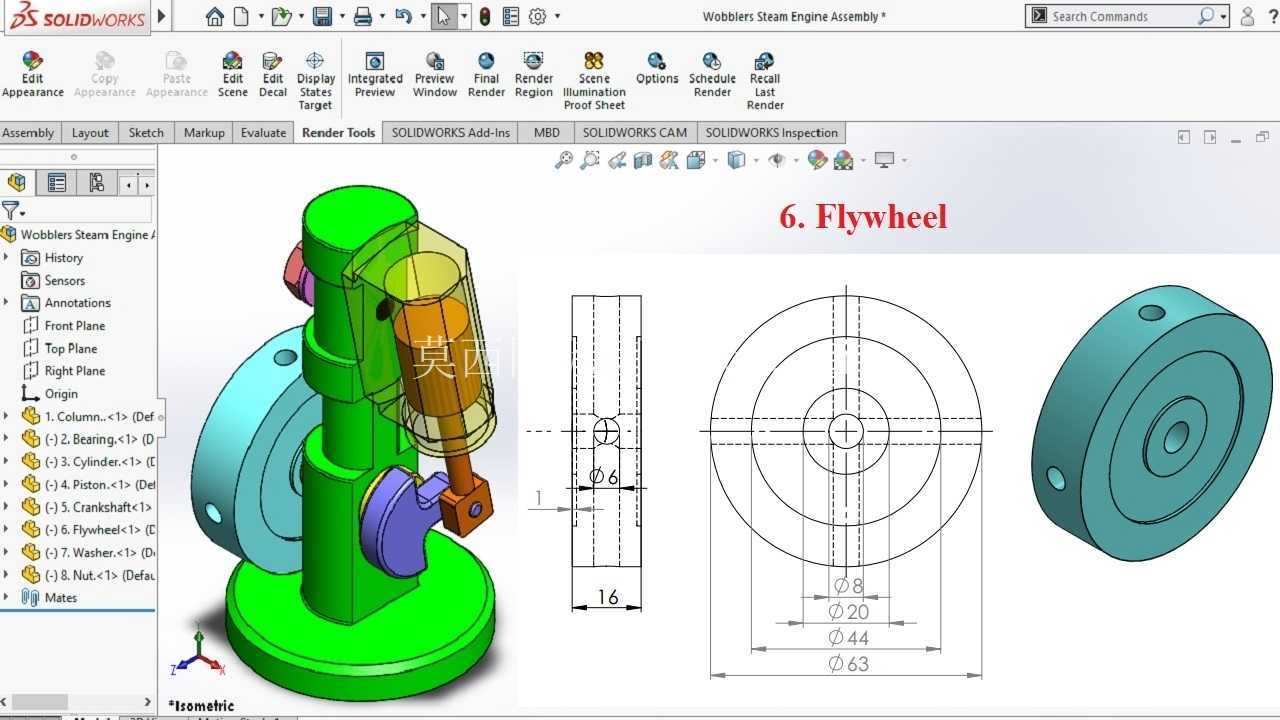

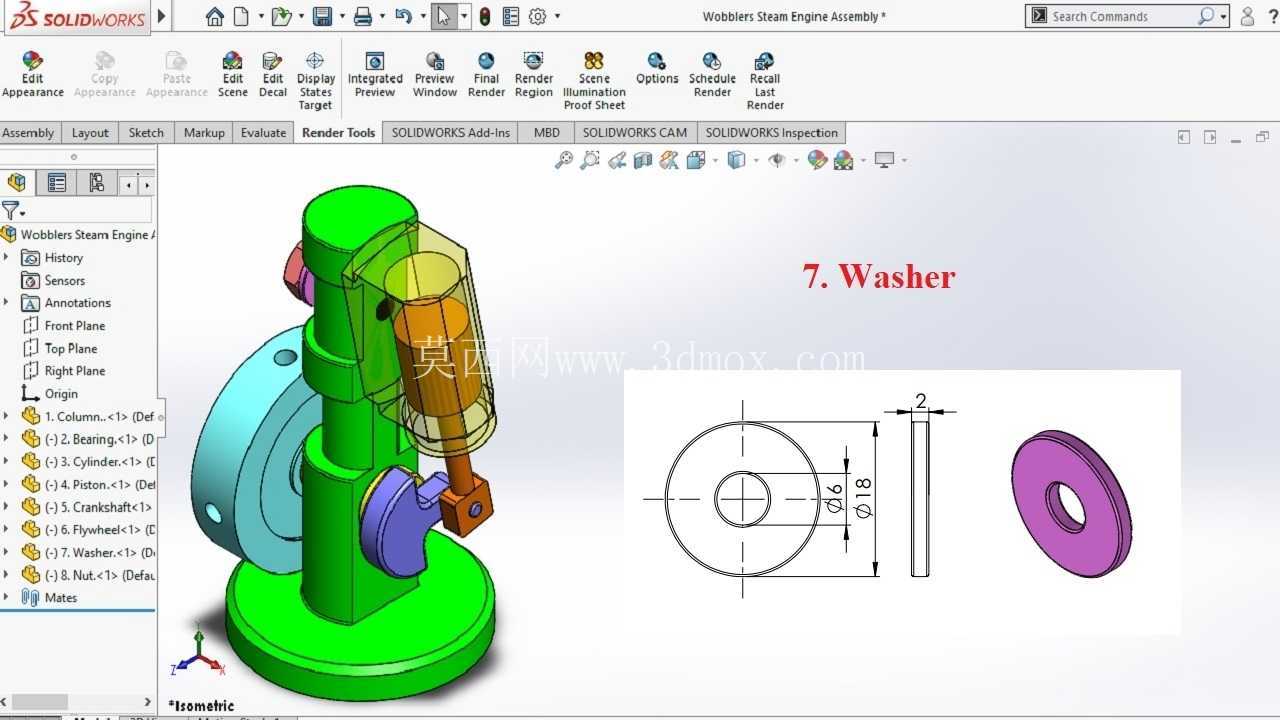

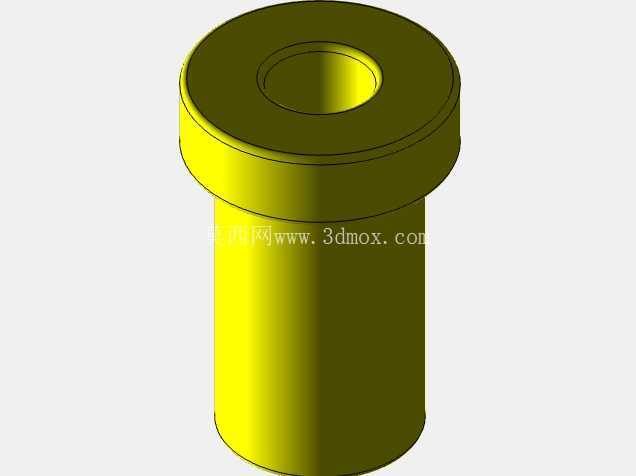

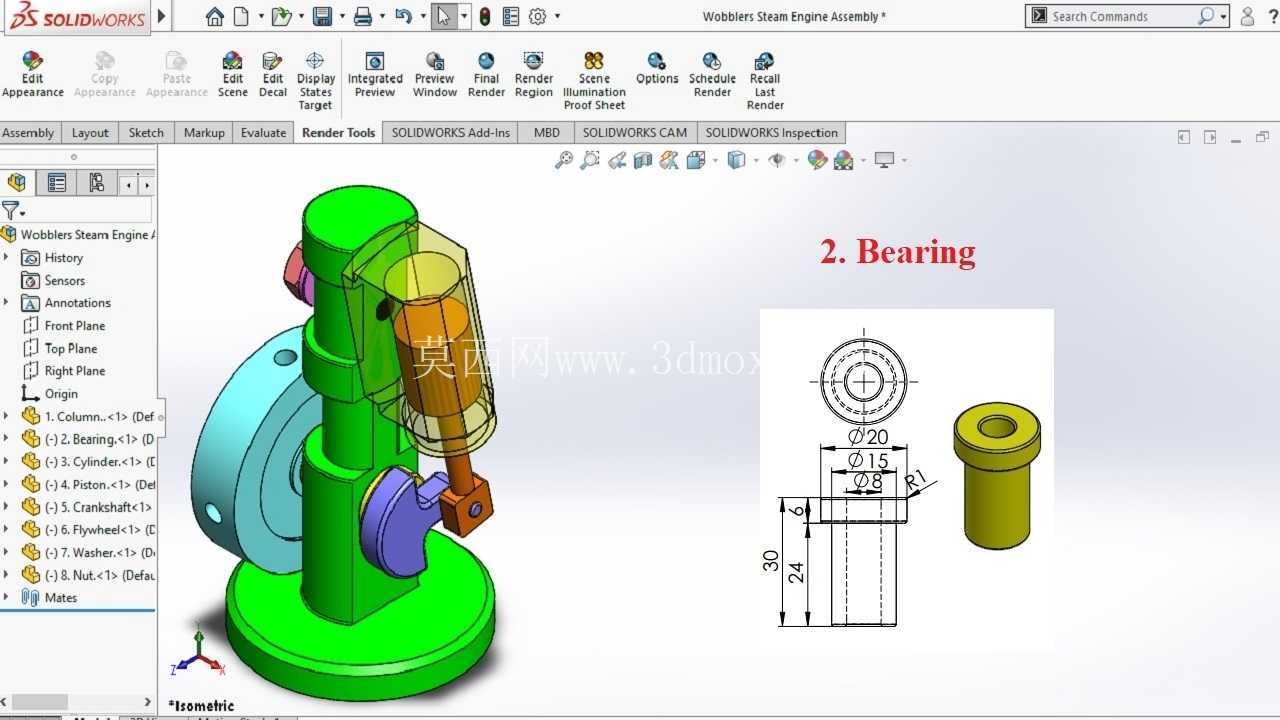

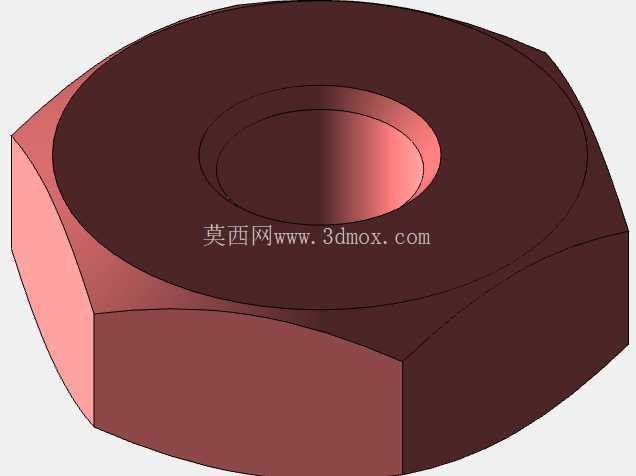

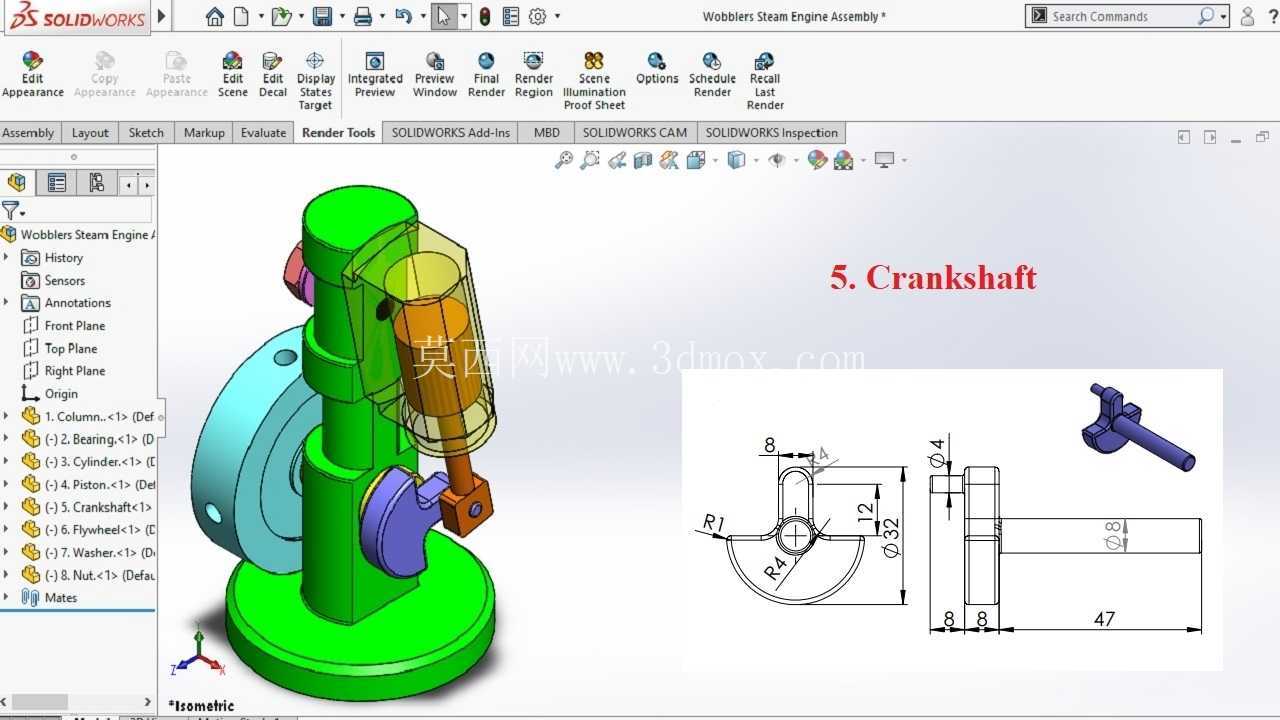

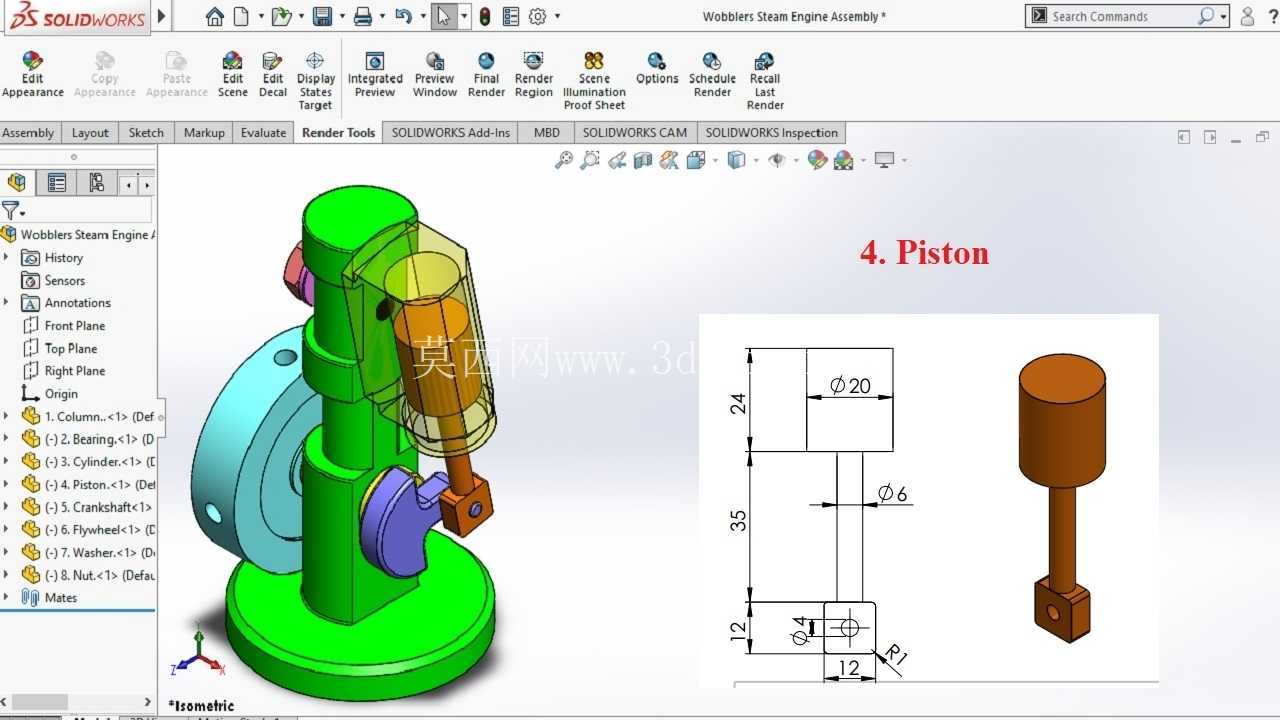

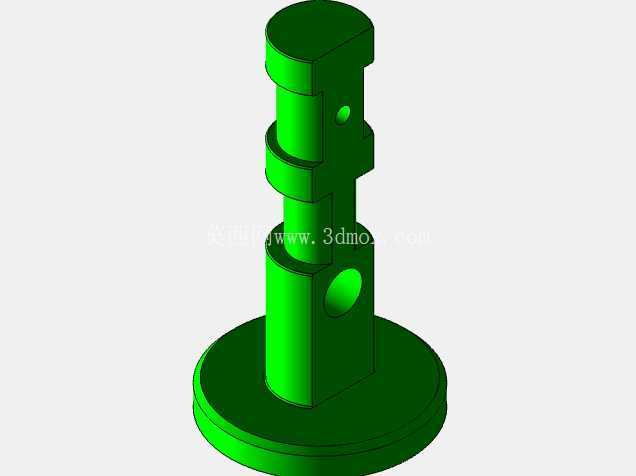

　　从零件拆分逻辑来看，整套数模按照实际加工装配顺序拆分出8个独立部件，分别为基座立柱、支撑轴承、气缸套、活塞、曲轴、飞轮、锁紧垫片、紧固螺母，每个零件的结构都符合常规机加工工艺要求，没有出现无法加工的倒扣或特殊结构，立柱与基座采用一体化设计，减少装配环节的累计误差，气缸的摆动铰接孔与内孔的位置度公差经过严格设定，保证活塞运动过程中不会出现偏磨，曲轴的曲柄半径与活塞行程严格匹配，确保气缸摆动角度刚好覆盖进排气口的开闭位置，无需额外设置配气机构即可完成进排气循环。

　　在实际应用中，这类结构可通过外接压缩空气作为动力源直接演示运行，也可改装为小型蒸汽动力装置接入热源测试输出功率，数模中各部件的配合关系完全按照实际运行工况设定，装配完成后可直接进行运动仿真，验证各行程位置的运动状态，排查潜在的干涉问题；对于三维建模从业者而言，这套数模的建模逻辑覆盖了旋转特征、拉伸切除、装配配合、运动仿真等多个常用操作点，可作为外燃机类产品建模的参考模板，也可基于现有结构进行参数化修改，调整气缸直径、曲柄半径、飞轮重量等参数，适配不同的功率输出需求。结构设计过程中充分考虑了拆装维护的便捷性，所有紧固件都采用标准件，无需专用工具即可完成整机拆装，气缸与活塞的配合面没有设置复杂的密封槽结构，可根据实际使用需求加装密封件提升气密性，飞轮采用可拆卸结构，可根据运行转速需求更换不同重量的飞轮，调整整机的运转平稳性。
