集成式电气控制操作面板结构设计

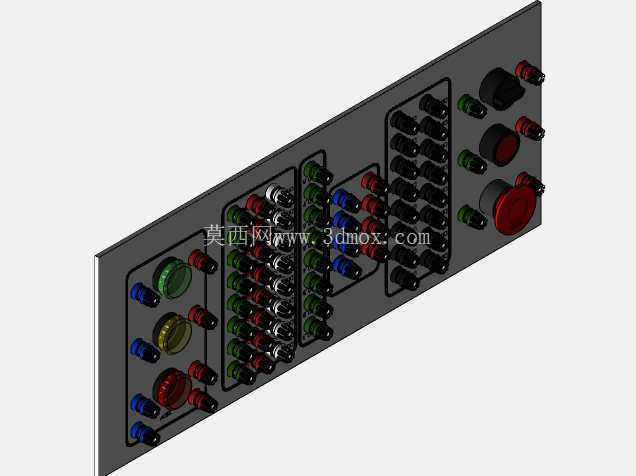

　　这款集成式电气操作面板，主要面向工业现场的设备端本地控制场景，常见于生产线工位旁的就地操作箱、小型设备的主控柜体面板、试验台的操控界面等位置，承担设备状态指示、手动操作指令输入、回路分合控制的核心作用，是操作人员和设备电控系统直接交互的物理载体。从设计逻辑来看，整个面板采用分区布局的思路，将不同功能的元件按照操作频率、功能关联度做了排布：最左侧区域集中布置多组不同颜色的指示灯与对应操作按钮，绿色一般对应设备运行、电源正常的状态指示，红色对应故障报警、急停或者停止指令，黄色对应预警或者待机状态，蓝色多用于特殊功能的触发反馈，每个按钮旁预留了标识粘贴位，方便现场根据实际功能做字符标注，避免操作人员误触。

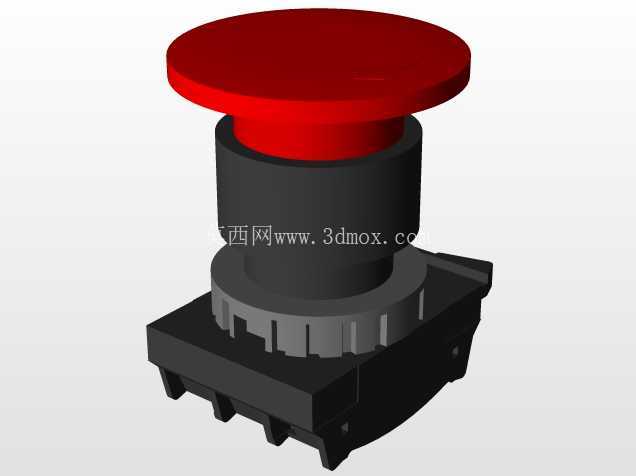

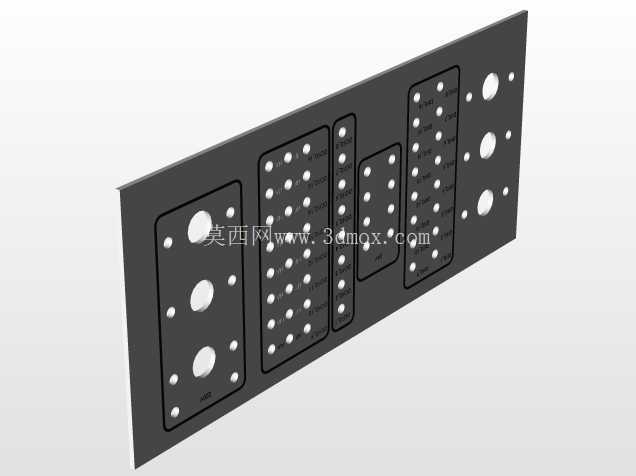

　　面板中部区域预留了多组接线端子排的安装位，端子排采用导轨式安装结构，适配标准DIN导轨的安装尺寸，端子之间预留了足够的接线操作空间，方便现场工人做压线、接线、查线的操作，端子排区域和操作按钮区域之间做了物理分隔，避免日常操作按钮的时候误碰到接线部位，也能减少灰尘、杂物直接落到接线端子上造成接触不良的问题。面板右侧区域布置了大规格的急停按钮、旋钮开关以及对应的状态指示灯，急停按钮采用红色蘑菇头设计，突出面板表面的高度符合安全规范要求，操作人员在紧急情况下可以快速拍按触发，不需要精准定位就能完成操作，旋钮开关用于模式切换，比如手动/自动模式切换、本地/远程控制切换，旁边的指示灯对应不同模式的状态反馈，让操作人员一眼就能确认当前设备的控制模式。从安装边界来看，整个面板采用平板式安装结构，四周预留了均匀分布的安装固定孔位，适配标准电控柜的面板开孔尺寸，安装时只需要将面板嵌入柜体开孔，用螺丝从四周固定即可，不需要额外做复杂的适配结构。面板上所有元件的安装开孔都按照工业标准元件的尺寸做了预留，按钮开孔适配通用的22mm安装直径，端子排的安装位适配标准宽度的导轨，指示灯和按钮的开孔位置做了公差预留，避免元件安装的时候出现干涉，每个元件背后的接线空间也做了尺寸校核，保证常规的接线端子、线鼻子都能顺利安装，不会出现面板盖上之后挤压导线造成绝缘破损的问题。

　　在实际使用场景中，这类面板可以直接配套小型单机设备使用，比如小型输送设备、试验检测装置、非标单机工位的电控系统，不需要再单独设计面板开孔，直接采购对应元件安装到预留位置就能完成组装，能大幅缩短电控柜的设计和加工周期。面板的元件排布充分考虑了人体操作习惯，常用的启动、停止按钮布置在操作人员伸手就能够到的左侧区域，不常操作的模式切换旋钮布置在右侧，急停按钮放在最容易触碰的边缘位置，符合工业安全设计的要求。同时面板上的元件间距做了合理规划，相邻按钮之间的距离足够操作人员戴劳保手套操作，不会出现按一个按钮碰到相邻按钮的误操作问题，指示灯的排布和按钮一一对应，操作人员操作按钮之后可以直接看到对应的状态反馈，不需要来回移动视线。

　　接线区域的端子排按照功能做了分区预留，强电回路端子和信号回路端子分开布置，减少强电对信号的干扰，端子排旁边预留了线槽的安装空间，现场接线的时候可以把导线整理到线槽内，让柜内布线更整齐，后期维护查线也更方便。整个面板的结构设计兼顾了通用性和实用性，没有做特殊的异形结构，所有安装尺寸都符合通用工业电控元件的标准，不管是做新设备的电控设计，还是旧设备的操作面板改造，都可以直接套用这个结构，减少重复设计的工作量。面板表面的元件布局经过多次校核，所有元件安装之后不会出现相互干涉的情况，按钮的操作行程、旋钮的转动范围、急停按钮的按下复位空间都做了预留，保证每个元件都能正常动作，不会因为面板结构的问题影响元件的使用寿命。
