GP型法兰连接离心泵壳体结构设计

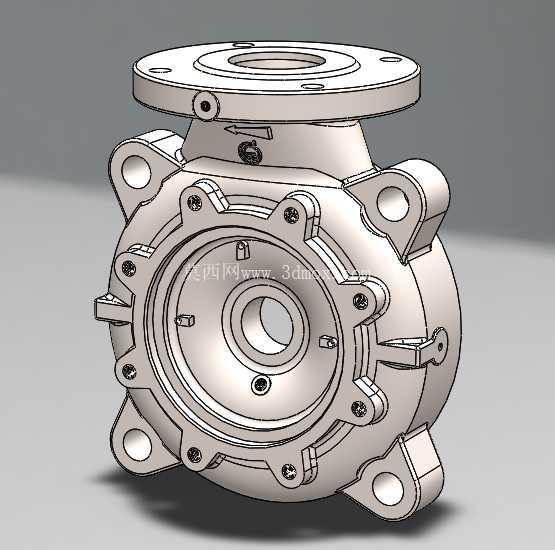

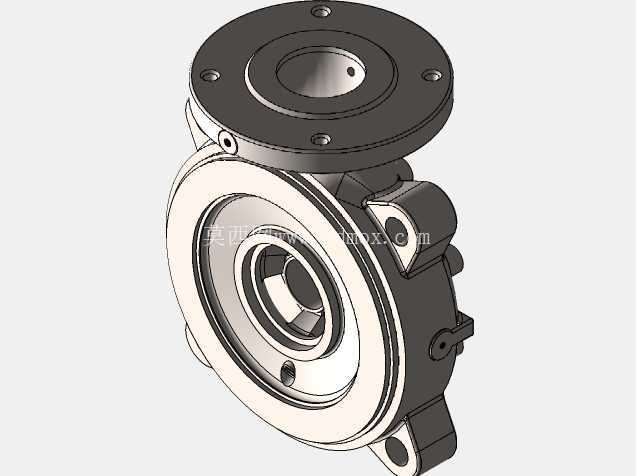

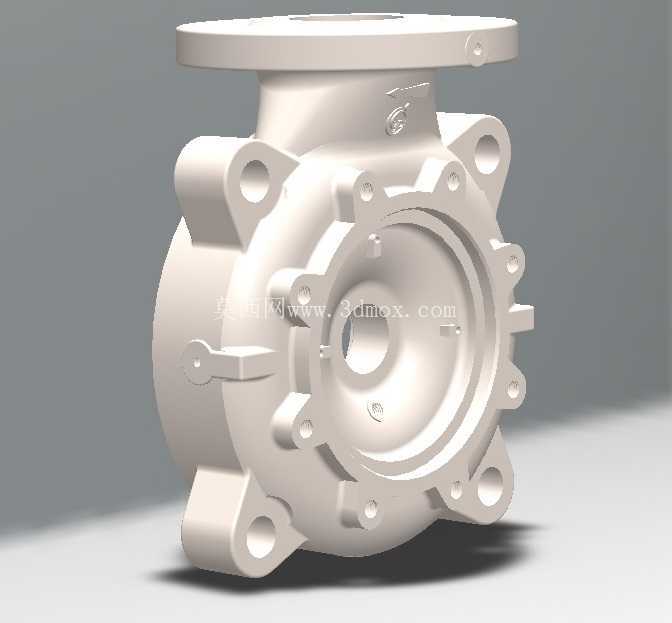

　　在工业流体输送系统的布局设计中，泵壳体作为承压与流道整合的核心载体，其结构合理性直接决定整套输送单元的运行稳定性与安装适配性。这款GP型泵的壳体采用法兰式进出水接口设计，顶部的圆形法兰端面预留了均匀分布的螺栓过孔，能够直接与同口径的工业管道法兰对接，安装时无需额外加装转接接头，可有效降低管路沿程阻力，减少接口渗漏风险。从结构布局来看，壳体的侧端面为端盖安装配合面，沿圆周方向均匀布置了多组带安装凸台的螺栓孔，凸台结构做了加厚处理，能够在端盖压紧时分散螺栓预紧力，避免薄壁壳体出现应力集中导致的开裂问题，同时配合面的加工基准与壳体内部流道保持同轴，可保证叶轮装配后转动间隙均匀，减少流体扰动带来的效率损耗。

　　在实际工况应用中，这类泵壳体多用于工业循环水系统、中小型给排水管网、暖通空调循环回路以及轻度腐蚀性流体的输送场景，壳体的壁厚设计充分考虑了常规工况下的承压需求，进出水流道做了圆弧过渡处理，能够减少流体在壳体内的涡流损失，提升泵组的整体运行效率。壳体底部设置了带安装孔的支撑脚，两个支撑脚的安装平面与壳体主轴线保持平行，安装时可直接固定在混凝土基础或者钢制泵架上，支撑脚的位置经过重心校核，能够保证泵组与电机联轴器对中后运行平稳，减少振动传递。

　　从设计思路层面，这款壳体的建模过程优先保证了各配合面的形位公差要求，法兰端面的平面度、端盖配合面的同轴度、安装脚的平面度都在建模阶段做了基准约束，后续出工程图时可直接提取对应公差要求，减少二次标注的误差。壳体外部的多处加强筋结构并非随意布置，而是对应内部流道的压力分布区域，在高压区对应的外壁位置设置径向加强筋，既能够提升壳体的整体刚性，避免承压时出现形变，又不会过度增加壳体的整体重量，兼顾了强度与材料成本的平衡。

　　在安装边界方面，这款泵壳体的进出水法兰为同口径设计，法兰螺栓孔的孔距符合通用管道法兰的安装标准，可适配多数常规工业管路的安装需求，侧端盖的安装孔分布圆直径与同系列泵的端盖完全通用，后续维护更换配件时无需重新加工适配。壳体的整体轴向尺寸与径向尺寸经过紧凑化设计，在保证内部流道过流面积满足流量要求的前提下，尽可能缩小了整体占用空间，适合在泵房空间有限的场景下布置，同时壳体上预留的工艺孔位置可根据实际需求加装排气阀、排污阀或者压力检测接头，无需额外在壳体上钻孔攻丝，降低现场改造的工作量。

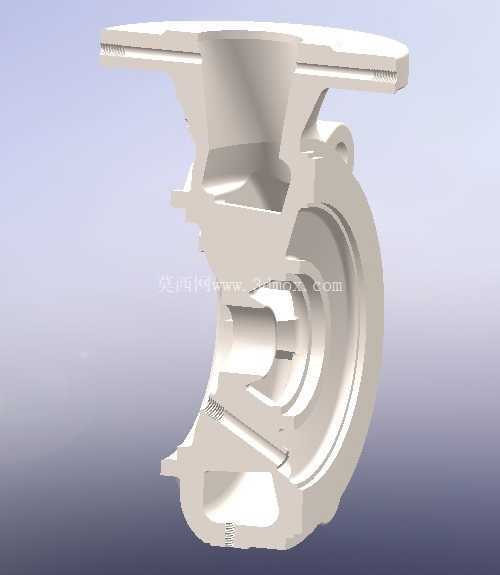

　　从结构细节来看，壳体上的吊装凸台与壳体一体铸造成型，位置设置在壳体重心的正上方，现场安装吊装时能够保证壳体保持水平，方便与管路、端盖以及叶轮组件的对接，避免吊装倾斜导致的密封面磕碰损伤。流道内壁的过渡圆角做了统一处理，没有尖锐的棱角，既能够减少流体的冲刷磨损，也能在铸造过程中减少应力集中，降低铸件出现砂眼、裂纹的概率。对于结构设计从业者而言，这类泵壳体的建模过程需要重点关注各配合面的基准统一，避免出现装配干涉问题，同时要充分考虑铸造工艺的拔模角度，所有外壁的非加工面都预留了合理的拔模斜度，内壁的流道部分也做了工艺性优化，方便铸造时的砂芯取出，减少后续机加工的工作量。在设备选型阶段，这类壳体的结构尺寸可直接作为泵组安装布局的参考依据，根据法兰口径、安装脚孔距以及整体外形尺寸，提前预留管路安装空间与维护操作空间，避免现场安装时出现空间不足的问题。
