电子实训用温度检测传感装置结构设计

　　这套温度传感装置的结构设计，最初是面向电子类教学实训场景落地的，核心是完成小空间范围内的温度信号采集、转换与基础数据传输，适配教学实验里的温度参数采集、小型温控系统验证这类实际需求，也可作为小型工业温控节点的原型结构参考。从实际使用场景来看，这类装置常被嵌入到小型实验台、教学演示设备或者低功率电控柜内部，用来实时监测局部环境温度，当温度超出设定阈值时可联动外围电路触发预警或者散热动作，不需要承担高精度工业级测温任务，但要满足长时间稳定运行、接线便捷、拆装维护简单的实际要求。

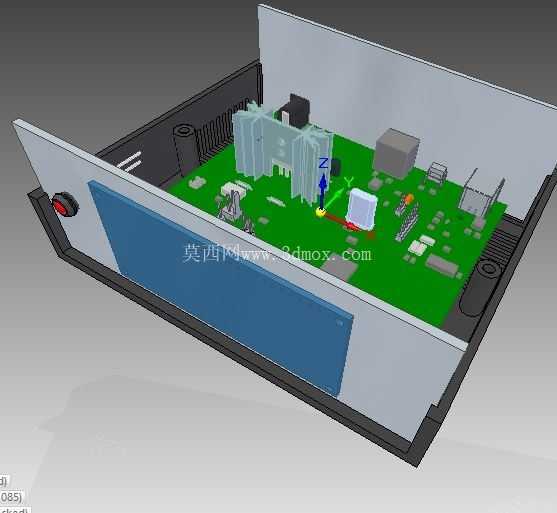

　　从结构设计思路上看，整体采用了钣金折弯成型的外壳作为承载主体，外壳做了半开放的围边设计，既可以给内部电路板提供基础的防护，避免实训过程中误碰电路板上的贴片元件造成短路或者引脚变形，又不会完全封闭空间，方便调试阶段用万用表、示波器直接接触测试点完成参数测量。前面板预留了长条形的显示窗口，用来安装段码屏或者小型液晶显示屏，直接把实时采集到的温度数值展示出来，不需要外接显示设备就能完成读数，适配教学场景下多人同时观察实验数据的需求；侧面预留了按钮安装位，用来设置温度阈值、切换显示单位，操作逻辑简单，不需要复杂的菜单层级，符合实训场景下快速上手的要求。

　　内部的电路板采用四角定位柱固定的方式，和外壳底部预留了3mm左右的间隙，一方面可以避免电路板背面的焊盘直接接触金属外壳造成短路，另一方面也能给底部留出少量的走线空间，电源输入、信号输出的接线可以从外壳侧边的预留缺口引出，不会和电路板上的高元件产生干涉。电路板上的元件布局做了分区处理：温度采集模块放在靠近外壳通风缺口的位置，减少自身发热元件对测温精度的影响；电源处理模块放在靠近接线端的一侧，缩短强电走线的长度，减少对前端模拟信号的干扰；显示驱动模块紧贴前面板显示窗口的背面，缩短显示屏和驱动电路之间的排线长度，降低信号传输损耗。实际测试过程中，整套结构可以稳定完成温度采集、数值显示、阈值触发的全流程功能，唯一需要注意的是导入结构文件时外围连接的电缆走线不会直接显示，实际装配时需要根据接线端子的位置预留足够的走线弯曲半径，避免电缆被外壳压损或者拉扯到接线端子造成松脱。

　　从安装边界来看，整套装置的外形尺寸适配标准的小型电控安装位，外壳底部预留了两个螺丝固定孔，可以直接固定在实验台的安装板或者电控柜的DIN导轨转接板上，不需要额外设计定制安装支架；外壳的总高度控制在50mm以内，不会占用过多的垂直安装空间，适合在堆叠布置的实验模块之间安装。外壳的边角做了小圆弧倒角处理，避免实训操作过程中尖锐边角划伤操作人员，所有的结构棱边都做了去毛刺处理，符合教学设备的安全设计要求。内部元件的高度都做了统一管控，最高的电解电容、接插件元件距离外壳上盖的间隙不小于5mm，即使外壳受到轻微的按压变形，也不会直接挤压到内部元件造成损坏。实际装配时，电路板上的定位柱和外壳的定位孔采用间隙配合，装配公差控制在0.2mm以内，不需要额外打胶就能完成电路板的固定，后期维护时只需要拆开外壳的两颗固定螺丝就能直接更换损坏的元件，不需要整体拆解整套装置，降低了实训场景下的维护成本。
