超小型反射式光电遮断传感元件结构

项目分类:传感器 发布时间:2025-01-13 ID:895260

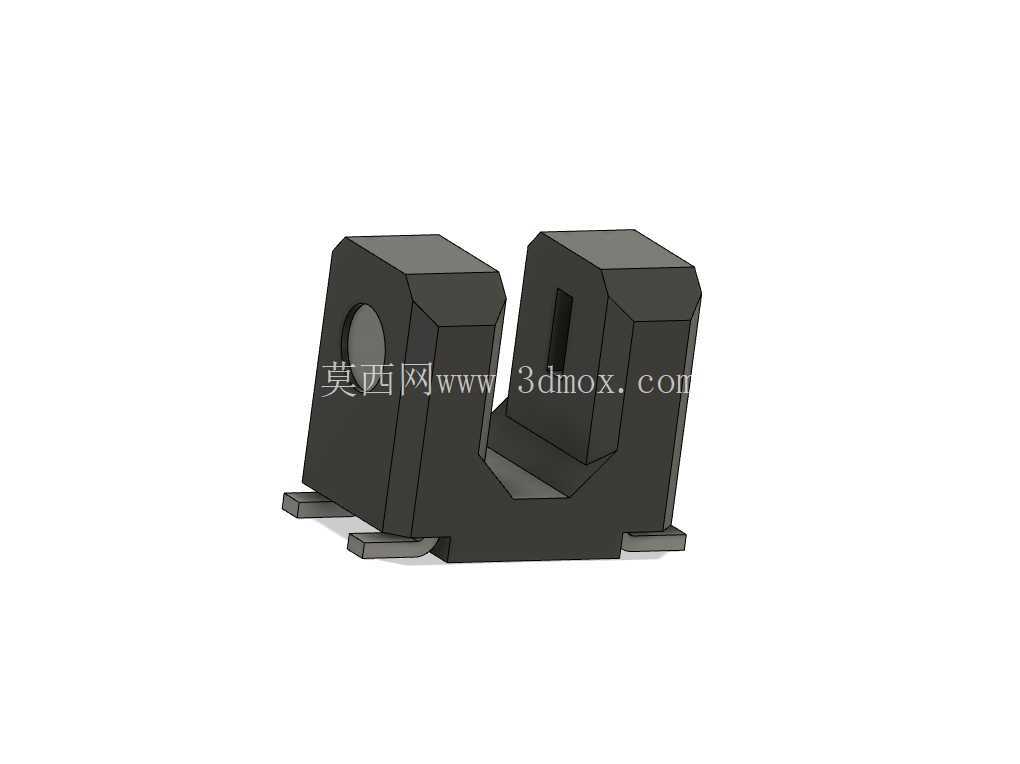

  • 超小型反射式光电遮断传感元件结构

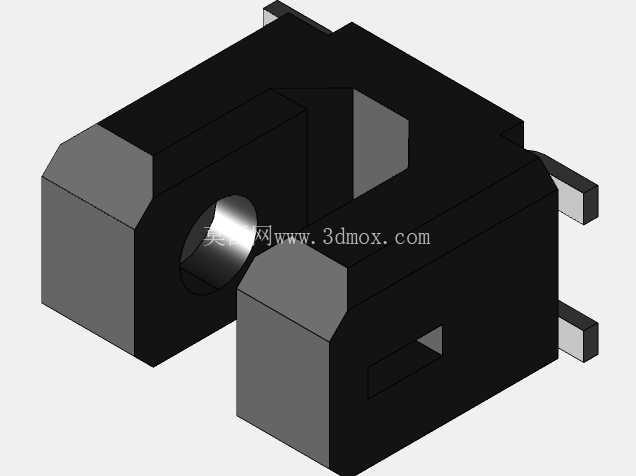

  • 超小型反射式光电遮断传感元件结构

  从功能实现逻辑来看,器件工作时发射端持续发出固定波长的红外光束,当有不透明物体从U型槽中间穿过时,光束被遮挡,接收端无法接收到红外信号,就会输出对应的电平变化,给后端控制电路传递触发信号,整个响应速度快,检测一致性好,不需要额外做复杂的光路校准,对结构安装的容错度相对较高。做这款元件的三维建模时,首先要明确安装边界的约束:这类贴片式封装的器件,整体外形要严格匹配SMT贴装的工艺要求,外壳的塑料成型部分要做出对应的拔模斜度,避免生产时出现脱模卡滞;两侧伸出的焊盘引脚,厚度、伸出长度、引脚间距要完全对应PCB封装的焊盘尺寸,建模时要预留出焊盘与PCB焊接的公差空间,不能出现引脚与焊盘错位、干涉的问题。这款超小型光遮断器件,核心是将红外发射端与硅光电晶体管接收端集成在同一塑料成型外壳内,形成U型的检测槽结构,在各类紧凑安装空间的检测场景中应用十分广泛。日常做设备结构设计时,这类元件常被用在小型自动化设备的位置检测、限位触发、转速计数、物体存在检测环节,比如办公设备里的纸张到位检测、小型消费电子的开合状态判断、工业控制板卡上的脉冲信号采集、智能门锁的锁舌位置反馈,甚至是小型机器人的行程限位,都能见到同结构器件的身影。

  U型检测槽的宽度、深度是核心功能尺寸,槽的内壁要做平整处理,不能有多余的结构凸起遮挡光路,发射端与接收端的镜头位置要严格对正,保证红外光束可以无阻碍地在槽内传输,建模时要把发射、接收晶片的安装位置在壳体内部预留出对应的安装卡槽,保证实际生产装配时晶片可以精准定位,不会出现偏移导致检测灵敏度下降。外壳的边角处做了对应的倒角处理,一方面是减少塑料注塑时的应力集中,避免壳体成型后出现开裂变形,另一方面也能在SMT贴装吸嘴取料时,避免尖锐边角损伤吸嘴,同时减少贴装过程中卡料的概率。

  引脚部分做了折弯成型的结构设计,折弯处的圆角要符合金属冲压的工艺要求,避免反复弯折出现引脚断裂的问题,引脚的平面度要控制在合理公差范围内,保证过回流焊时每个引脚都能与PCB焊盘充分接触,减少虚焊、立碑的不良率。在实际选型应用时,结构工程师需要重点关注几个安装边界:首先是器件的总高度,要保证贴装在PCB上之后,上方的活动检测部件可以顺利穿过U型槽,不会与器件外壳发生刮蹭;其次是槽口的朝向,要根据被检测物体的运动方向调整器件的贴装方向,保证被检测物体可以垂直穿过光路,避免斜向穿过时出现检测信号误触发;另外要注意器件周围的结构避空,尤其是贴装吸嘴的取料位、回流焊的热风流通空间,不能在器件周围布置过高的其他元件,影响贴装和焊接质量。

  从结构可靠性角度来看,塑料外壳选用的是耐高温的工程塑料,可以承受回流焊的高温环境,不会出现壳体融化变形的问题,壳体内部的发射、接收晶片通过黑胶封装固定,既可以隔绝外界环境光线的干扰,避免杂光进入接收端导致信号误判,也能起到固定晶片、防护内部键合线的作用,提升器件的抗振动、抗冲击性能,在有轻微振动的设备场景下也能稳定工作。建模过程中还要注意壳体上的定位小凸台结构,这个结构是为了在PCB上做丝印定位或者装配限位时使用,凸台的尺寸要做的精准,刚好可以卡入PCB上对应的定位孔或者贴合丝印边框,方便生产时快速对位,减少贴装时的角度偏移。很多新手工程师在做这类元件的建模时,容易忽略引脚的共面度要求,或者把U型槽的内壁做的过于粗糙,导致实际生产出来的器件检测灵敏度不足,或者焊接不良率高,实际上这类小型光电元件的每一个尺寸细节,都对应着生产工艺、装配工艺、功能实现的多重要求,没有多余的结构设计,每一处倒角、每一个凸台、每一段引脚的折弯角度,都是经过大量生产验证优化后的结果。
