三杯式风速传感检测装置结构设计

　　这款三杯式风速检测结构，是面向户外气象监测、场站环境感知、工程施工风控场景设计的机械式风速采集部件，核心功能是通过风杯的转动响应环境风速变化，将空气流动的线速度转化为可采集的转动信号，为后续的风速换算、超限预警提供机械结构基础。从实际应用场景来看，这类结构常部署在气象观测站、输电线路杆塔、港口起重设备、高层建筑施工场地、风力发电场的测风点位，需要长期暴露在户外环境下耐受日晒、雨淋、沙尘侵蚀，因此结构设计上优先考虑转动惯量匹配、转动副的耐磨性能以及安装基座的环境适应性。

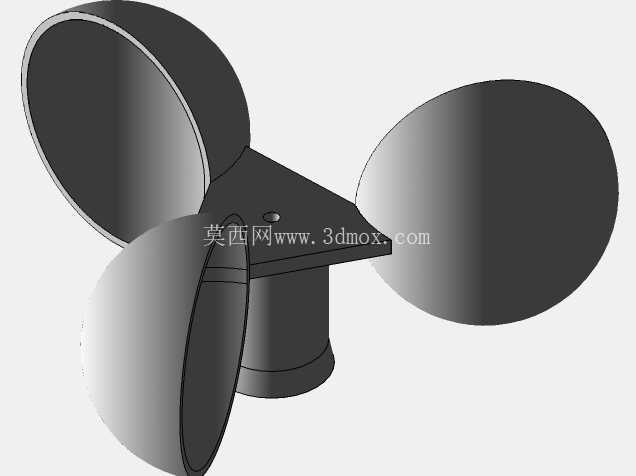

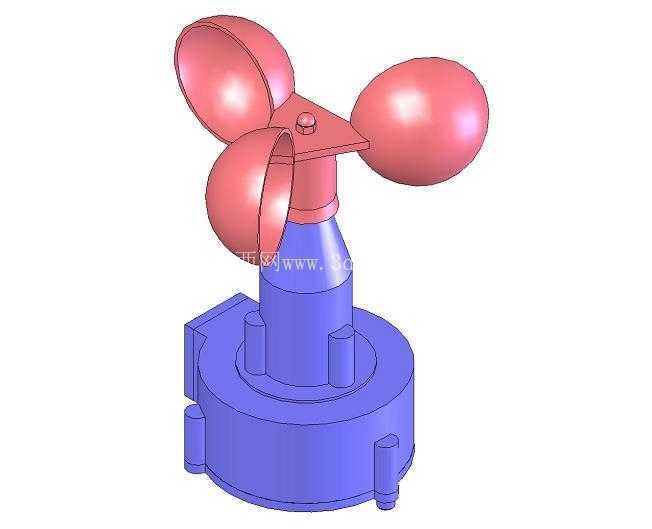

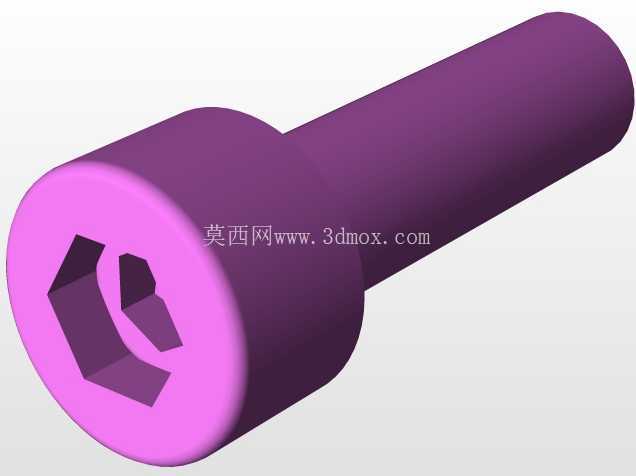

　　从功能特性来看，三个半球形风杯呈120度夹角均匀分布在回转支架上，这种对称布局可以抵消不同风向带来的侧向受力偏差，无论风从哪个水平方向吹来，都能推动风杯组产生稳定的回转力矩，避免出现风向死角导致的检测失准。风杯采用薄壁半球构型，凹面迎风时的风阻系数远大于凸面背风时的风阻，二者的阻力差即可驱动整个回转组件持续转动，这种经过长期工程验证的构型，启动风速阈值低，在低风速环境下也能快速响应，不会出现低速卡顿的问题。回转支架与下方的主轴采用同轴定位设计，支架中心设置紧固凸台，通过标准紧固件实现风杯组件与主轴的刚性连接，保证转动过程中无偏摆、无松动，避免因动平衡问题导致的转动阻尼增大、部件磨损加剧。

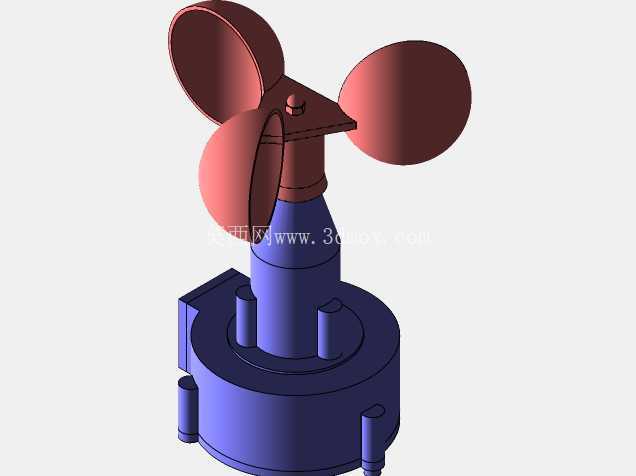

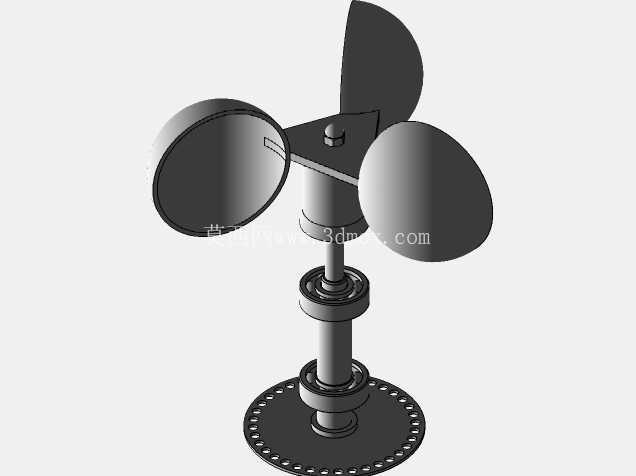

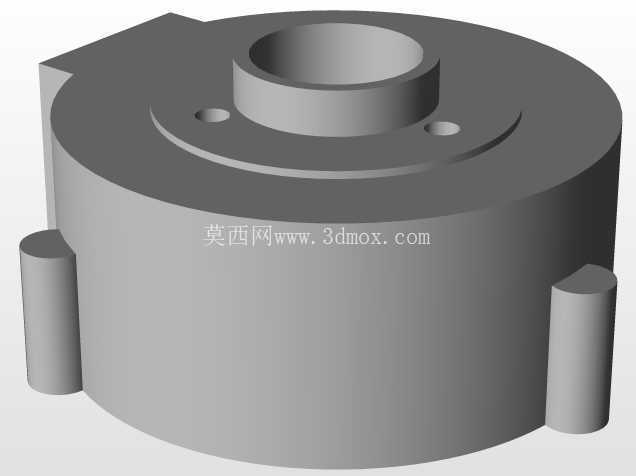

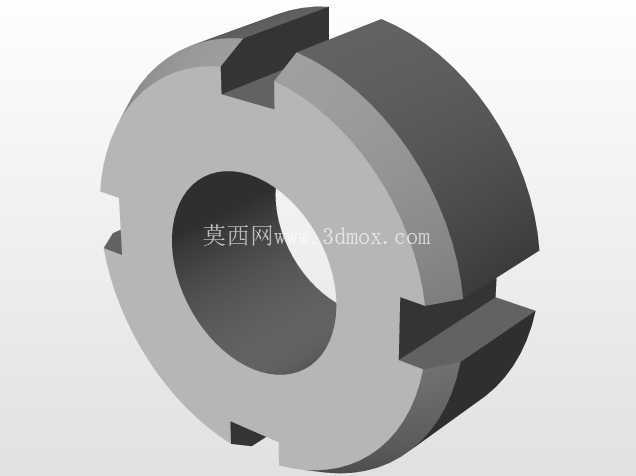

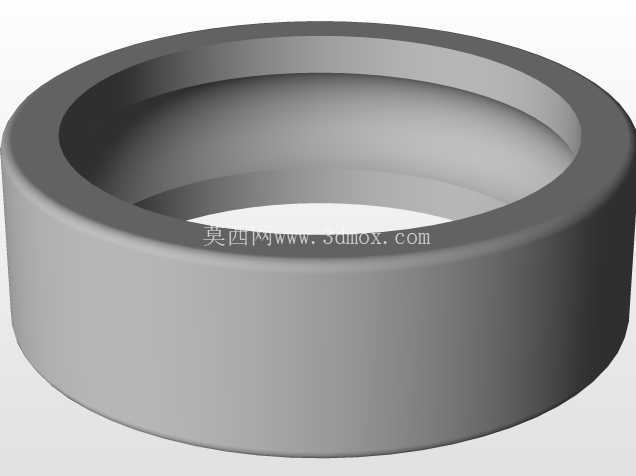

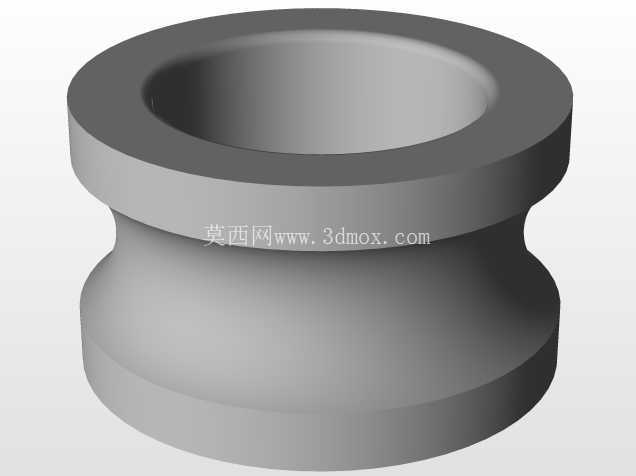

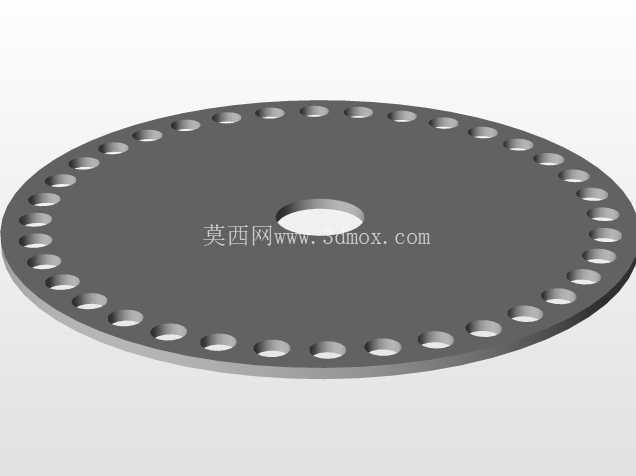

　　设计思路上，整体结构采用分层模块化设计，最上方为风杯感应组件，中间为主轴支撑段，下方为基座安装段，各段之间通过止口定位，既方便加工时的精度控制，也便于后期维护时的部件拆解更换。主轴支撑段设计为阶梯轴结构，搭配对应的轴套约束径向窜动，轴向预留合理的配合间隙，避免温度变化导致的热胀冷缩卡滞，同时在支撑段外侧设置防护筒体，阻挡沙尘、雨水直接侵入转动副位置，延长内部转动部件的使用寿命。下方的基座为带安装凸耳的圆盘结构，凸耳上预留标准安装孔位，可直接通过螺栓固定在监测立杆、设备平台的安装面上，基座内部预留了传感器安装腔，可内置磁电、光电类转速采集元件，无需额外设计外置安装支架，减少现场安装的适配工作量。

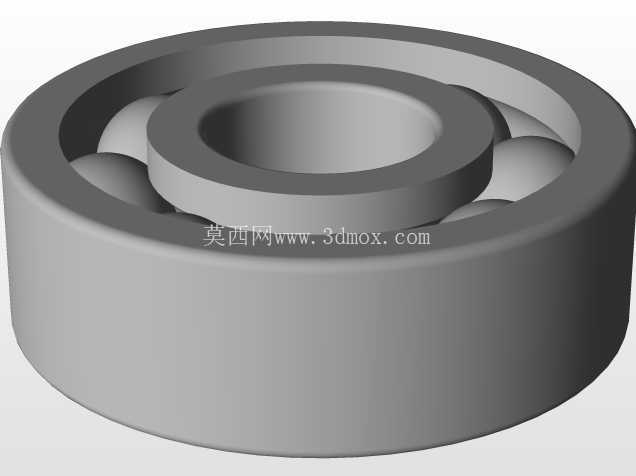

　　从安装边界与尺寸适配来看，风杯组件的回转直径控制在常规测风传感器的通用尺寸区间，安装后不会因为回转半径过大与周边的避雷装置、信号天线产生干涉，基座的安装孔位间距匹配市面主流测风设备的立杆安装法兰尺寸，替换现有老旧设备时无需重新打孔改造，降低现场施工的工作量。整体结构的重心落在主轴轴线上，安装后不会产生偏载力矩，减少长期运行中对支撑轴承的单侧磨损。转动部件的材质选型上，风杯部分采用轻质工程材料，降低自身重量带来的启动阻尼，基座部分采用高强度结构材质，保证户外安装的结构强度，抵御强风天气下的冲击载荷。在转动阻尼的设计上，通过配合公差的合理选配，将空载启动力矩控制在极低水平，保证微风环境下也能正常启动转动，同时不会因为阻尼过小导致风杯在阵风过后出现长时间空转，影响风速检测的实时性。结构上所有外露的连接部位都设计有防水台阶，避免雨水顺着连接缝隙渗入内部腔体，适配户外多雨、多尘的使用环境，减少日常维护的频次。
