倾转旋翼式无人飞行器结构设计

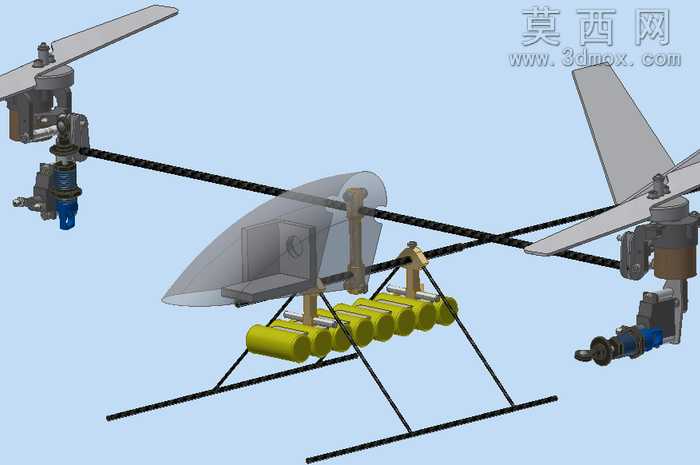

本作品为倾转旋翼构型的无人飞行器三维建模设计，整体采用三维机械设计软件完成全参数化建模，完整还原了倾转旋翼飞行器的核心结构特征。建模过程中首先搭建主体承载框架，以交叉式碳纤维质感杆件作为主承力结构，兼顾轻量化与结构强度需求，框架下部设置滑橇式起落架，通过三角支撑结构与主框架连接，保证起降过程的结构稳定性，起落架上方设置圆柱形载荷挂载位，可搭载任务载荷模块。机身主体采用流线型半透明整流罩设计，建模时通过曲面放样命令生成顺滑的气动外形，整流罩内部预留航电设备安装空间，结构边界清晰合理。两侧旋翼倾转机构为设计核心，建模时完整还原了旋翼桨毂、倾转转轴、驱动舵机、动力电机的装配关系，旋翼桨叶采用翼型截面拉伸生成，可随倾转机构完成水平与垂直方向的角度切换，兼顾垂直起降与高速平飞的功能需求，尾翼部分采用垂直安定面设计，通过杆件与主框架刚性连接，保证飞行过程中的航向稳定性。材质渲染阶段，主承力框架赋予哑光黑色碳纤维材质，突出轻量化高强度的设计特点，旋翼驱动部件赋予金属灰与深蓝色工程塑料材质区分不同功能组件，整流罩赋予半透明磨砂材质，可隐约观察内部框架结构，挂载载荷模块赋予亮黄色警示材质，起落架结构赋予哑光黑色金属材质，整体渲染效果层次分明，各部件材质区分清晰，可直观展示各系统的装配关系与结构特点。设计思路上围绕倾转旋翼的垂直起降优势，简化传统倾转旋翼机的复杂传动结构，采用双电机独立驱动两侧旋翼的布局，降低结构复杂度与装配难度，所有连接部位均预留标准装配孔位，符合机械加工与装配的工艺要求，整体结构紧凑，气动外形流畅，可作为小型倾转旋翼无人机的结构设计参考，完整展现了这类复合构型飞行器的结构布局与功能实现逻辑。
