小型带式输送机构装配结构设计

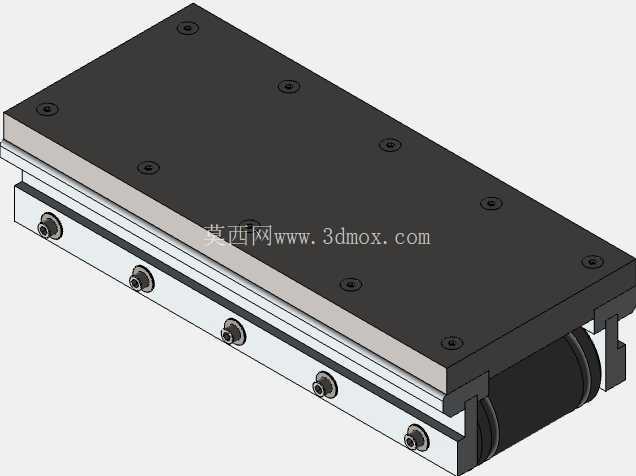

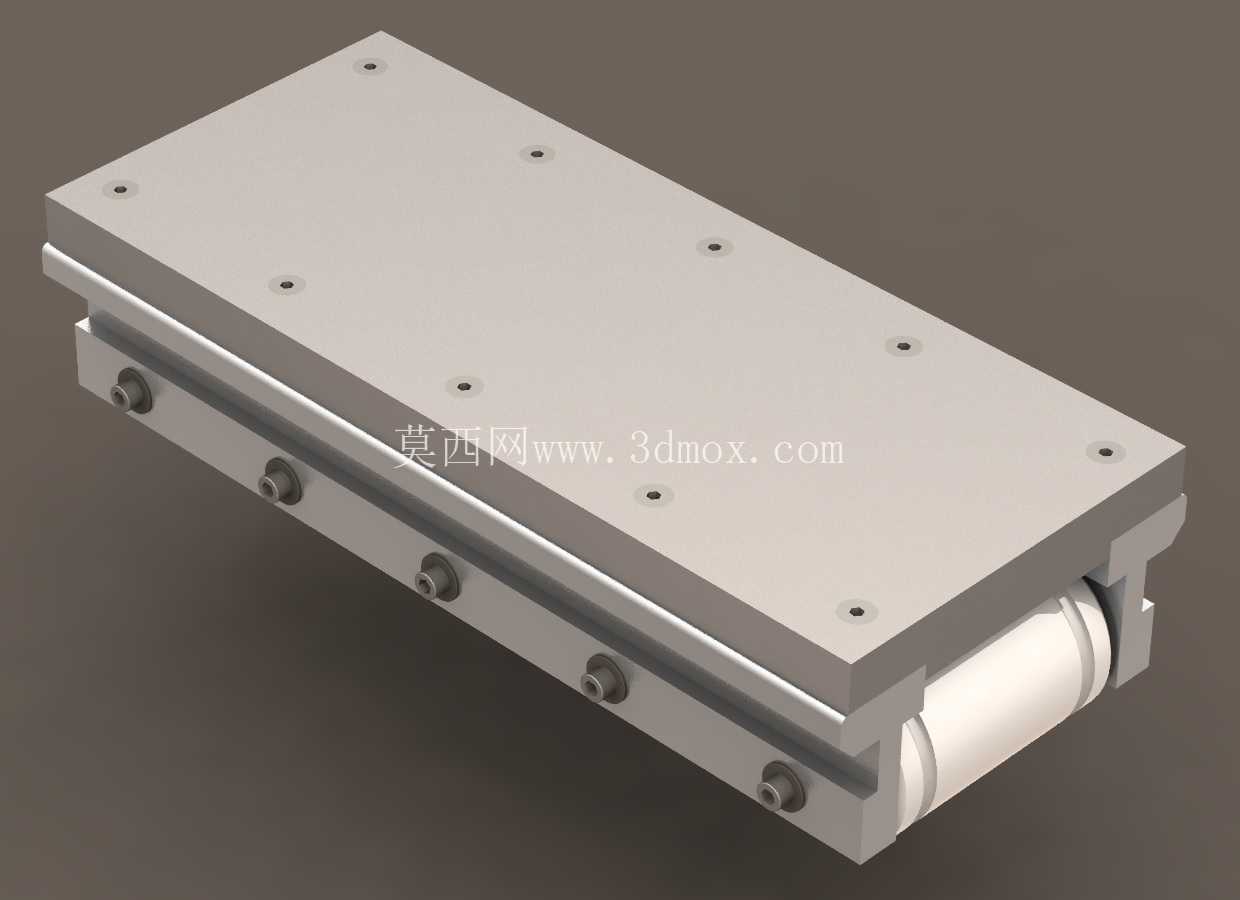

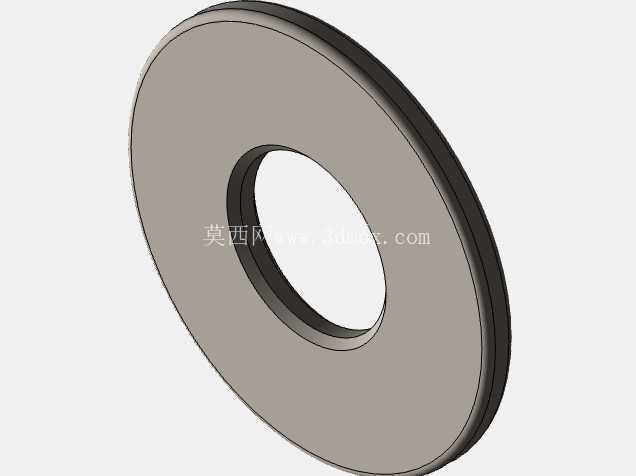

　　这套小型带式输送结构，主要面向轻工电子、小五金加工、食品包装前段的短距离物料转运场景，适配重量在5kg以内的小型工件、包装盒、零散零件的工位间传递，可直接嵌入小型自动化生产线的上下料衔接段，也可单独作为独立工位的物料输送单元使用，替代人工重复取放作业，降低工位间物料转运的人力消耗。整套结构采用模块化拆分设计，核心由两侧平行安装的机架导轨、五组平行排布的从动辊筒、多组定位安装板以及配套的紧固连接件组成，没有冗余的外置护罩与复杂传动外罩，所有安装位都预留了标准化的螺栓孔位，方便后期根据实际产线布局调整辊筒间距或者加装侧边挡料、光电检测支架。

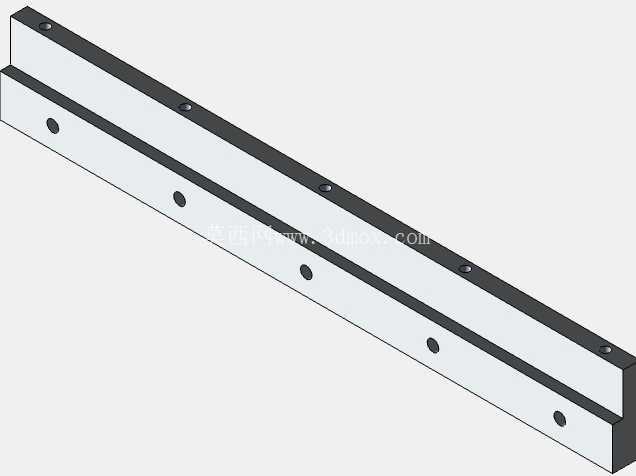

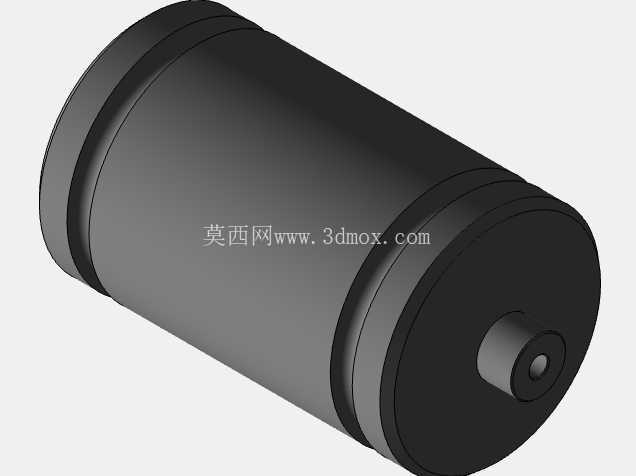

　　从实际安装适配性来看，整套结构的安装边界完全由两侧长导轨的长度决定，导轨采用等距冲孔设计，所有安装孔的孔位公差控制在±0.1mm范围内，安装时只需将两侧导轨通过底部的安装板固定在设备机架或者工作台面上，就能保证辊筒安装后的平行度，避免皮带运行过程中出现跑偏、蹭边的问题。辊筒部分采用等直径圆柱结构，辊筒两端的轴径与导轨上的安装孔采用间隙配合，装配时不需要额外做配钻加工，直接穿入固定螺栓锁紧即可，单根辊筒的径向跳动量控制在0.05mm以内，能够保证皮带运行时的平稳性，不会出现小型工件在输送面卡顿、跳动的情况。

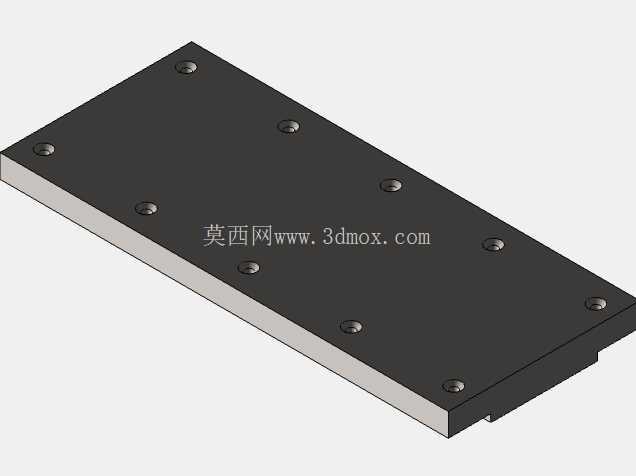

　　设计过程中特意将所有紧固连接件都采用标准内六角圆柱头螺钉，没有用到特殊规格的定制紧固件，后期维护更换时不需要单独采购非标配件，日常拆装调整只需要常规内六角扳手就能完成全部操作。中间的两块定位安装板主要用于后期加装驱动组件、张紧结构或者物料检测元件，安装板上的孔位采用矩阵式排布，能够兼容不同尺寸的驱动电机、传感器支架的安装需求，不需要后期对机架进行二次钻孔加工。从结构布局来看，五组辊筒沿输送方向等距排布，相邻辊筒的间距经过计算，能够保证宽度在30mm以上的小型工件输送时不会出现卡滞、掉落的情况，输送面的整体平面度可以通过调整导轨两端的安装螺栓高度进行微调，适配不同高度差的工位衔接需求。

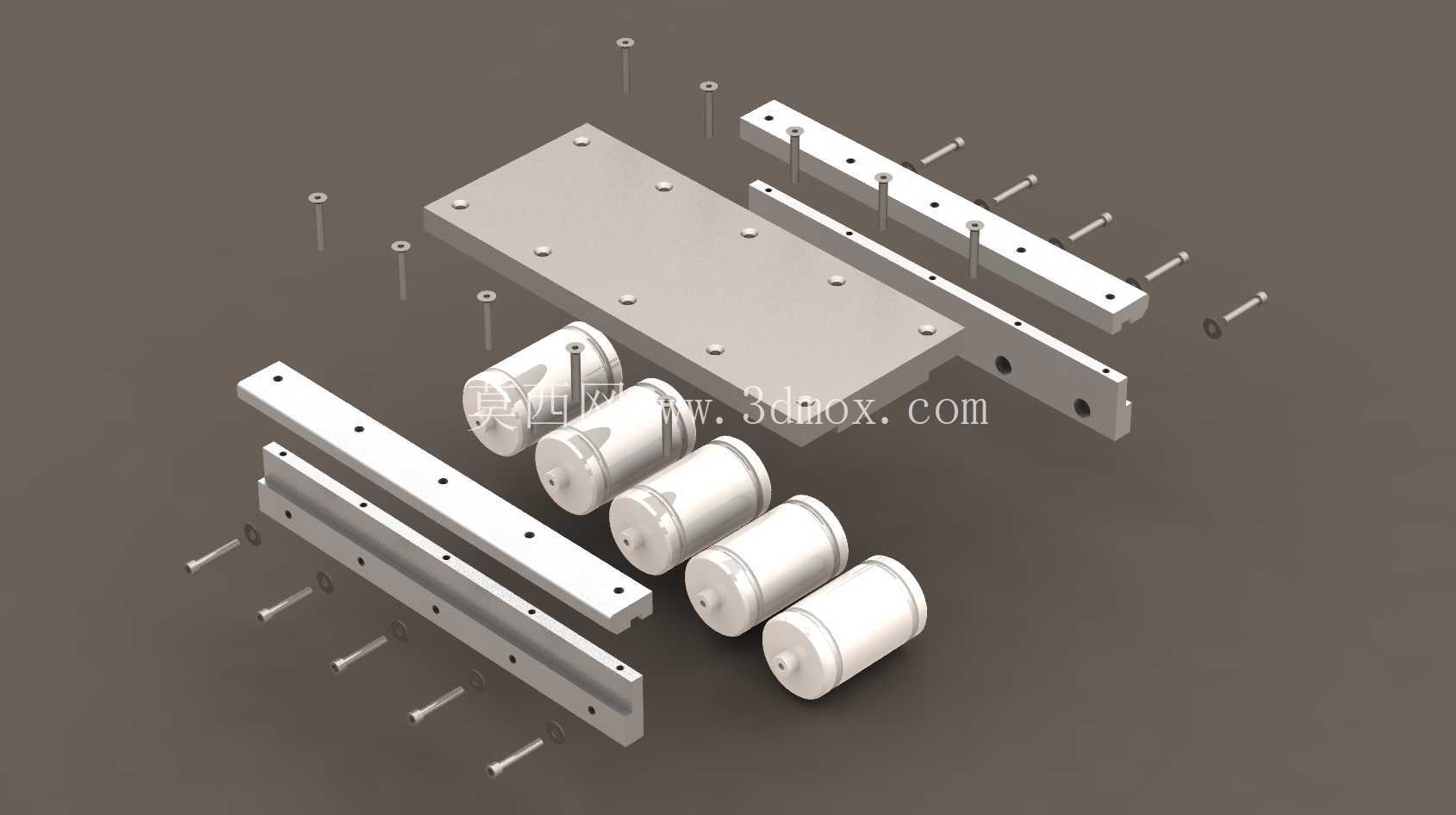

　　整套结构没有集成驱动单元，使用者可以根据实际输送速度、负载需求自行选择适配的减速电机搭配同步带或者齿轮传动结构，也可以在其中一根辊筒的轴端加装动力轮，直接连接现有产线的传动系统，灵活度较高。机架导轨的截面采用加厚的矩形结构，自身刚性足够，在额定负载下不会出现中部下弯的变形问题，不需要额外加装中间支撑结构，整体占用的安装空间较小，适合在布局紧凑的小型自动化设备内部使用。装配逻辑上遵循从下到上、从两侧到中间的顺序，先固定两侧导轨的相对位置，再依次穿入辊筒并预紧固定螺栓，待所有辊筒安装到位后调整整体平行度，最后锁紧所有紧固件并安装中间的定位板，整个装配过程不需要专用工装，普通装配人员按照装配示意图就能在短时间内完成整套结构的组装。考虑到不同使用场景的防腐、耐磨需求，所有金属结构件都可以根据使用环境选择碳钢喷塑或者不锈钢材质，辊筒表面也可以根据输送物料的特性选择包胶或者光面处理，避免划伤工件表面或者出现物料打滑的情况。
