内齿圈式传动齿轮三维结构设计

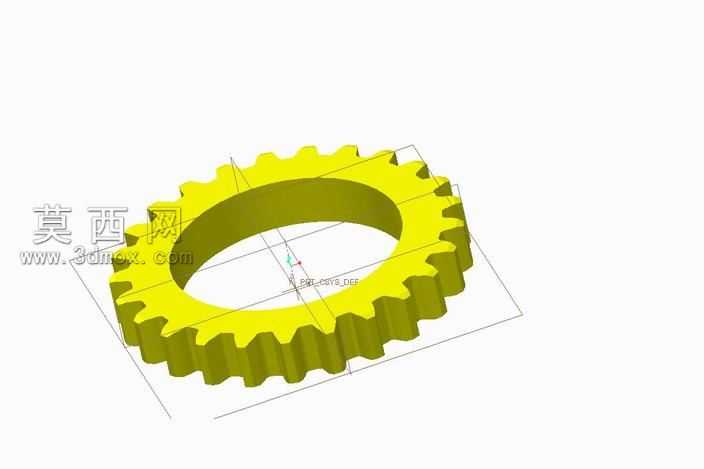

本作品为内齿圈结构的传动齿轮三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械传动齿轮的设计规范开展结构搭建。建模初期首先完成齿轮核心参数的定义，根据内齿圈的传动特性确定齿顶圆、齿根圆、分度圆的基准尺寸，通过参数化齿形生成逻辑构建渐开线齿廓，保证每一个轮齿的齿形曲线精度符合传动啮合要求，避免出现齿形干涉、啮合卡滞的结构问题。模型整体为环形中空结构，轮齿均匀分布在环形基体的内侧圆周上，齿宽尺寸与环形基体的轴向厚度保持一致，建模过程中对齿根过渡位置做了圆角优化处理，可有效降低齿轮传动过程中的应力集中问题，提升零件的结构强度与使用寿命。材质渲染阶段选用工程中常用的合金结构钢材质表现，通过调整材质的金属度、粗糙度参数，还原钢制齿轮经过表面精加工后的金属质感，轮齿啮合面做了高光处理以体现加工面的光洁度，基体非配合面则保留适度的粗糙质感，区分不同加工面的工艺特征。结构设计上充分考虑内齿圈的实际应用场景，中空内圈可适配配套的传动组件安装，环形基体的外圆面做了等厚设计，保证零件整体的结构刚度均匀，建模过程中完成了全结构的干涉检查，确认轮齿排布均匀、分度误差控制在合理范围内，整体结构无多余特征、无几何错误，可直接用于传动机构的装配验证、运动仿真以及后续的工程图导出加工。设计思路围绕通用机械传动场景的需求展开，摒弃了冗余的装饰性结构，所有几何特征均服务于齿轮的传动功能与安装需求，参数化的建模逻辑支持后续根据不同的传动比、载荷需求快速调整齿形参数与整体尺寸，适配不同规格的传动系统使用要求。
