八腔注塑模具结构三维设计作品

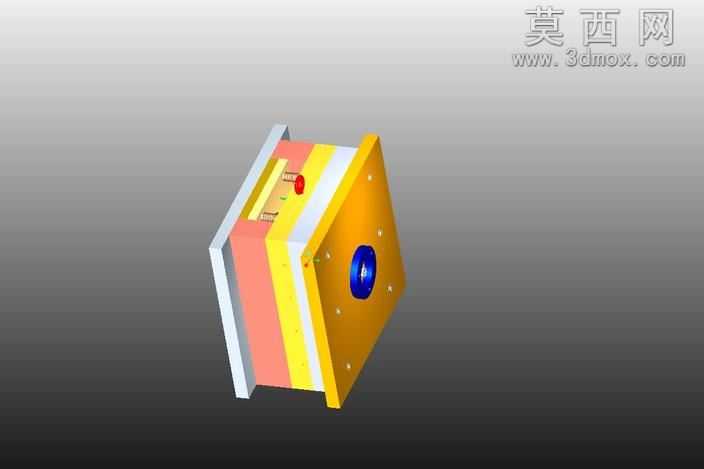

本作品为八腔注塑成型模具的三维结构设计，建模过程中严格遵循注塑模具的设计规范，通过参数化建模方式完成所有零部件的特征构建，确保各部件间的装配公差符合实际生产的配合要求。建模阶段首先完成模架部分的搭建，依次构建定模座板、定模板、动模板、动模座板等基础模架构件，通过装配约束将各板件精准定位，保证合模时的分型面贴合精度。随后针对八腔的布局进行型腔型芯的设计，采用平衡式排布方案，确保八个模腔在注塑过程中能够同步进胶，避免因进胶不均导致的成型件质量差异，每个型腔的成型曲面都经过精细化处理，还原成型产品的轮廓细节，同时预留合理的脱模斜度，保障后续脱模工序顺畅。浇注系统部分完成了主流道、分流道以及浇口的结构建模，主流道对接注塑机喷嘴位置做了适配的锥度设计，分流道采用截面圆润的流道结构减少熔料流动阻力，浇口位置选择在产品非外观面区域，避免浇口痕迹影响成品外观。冷却系统的设计围绕型腔与型芯的排布进行，在模板内部构建了循环冷却水道，水道距离型腔壁的距离保持均匀，确保注塑过程中模温能够均匀快速降低，缩短成型周期。脱模机构部分设计了顶针排布方案，顶针位置选择在产品受力均匀且不易留下顶出痕迹的区域，同时搭配复位杆结构保证开模合模过程中顶出机构能够准确复位。渲染阶段对不同部件赋予了差异化的材质表现，模架的金属部件赋予了磨砂金属材质，型腔部分的成型零件赋予了光亮的模具钢材质，不同功能的板件采用区分度较高的配色进行展示，让模具的分层结构更加清晰直观，能够直观观察到模具内部的各组件装配关系与运行逻辑。整个设计兼顾了注塑生产的成型效率与成型质量，八腔的结构设计能够大幅提升单批次的产品生产数量，平衡式的流道与冷却设计能够保障每个模腔的成型条件一致，有效降低产品的不良率，整体结构紧凑合理，符合注塑模具的实际生产设计要求，可用于模具结构教学、注塑方案验证等场景。
