四缸发动机排气歧管结构设计方案

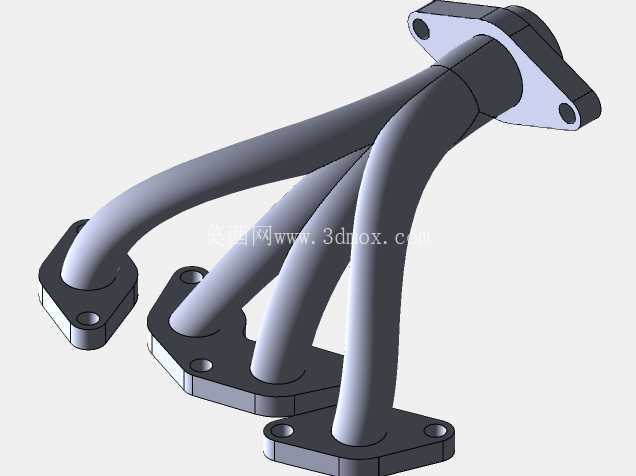

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性以及整机动力输出表现，本次呈现的四缸机型排气歧管结构，针对自然吸气小排量乘用车发动机的布置需求完成结构设计，兼顾了安装空间约束、排气背压控制与结构可靠性要求。从实际装车场景来看，这类排气歧管多用于直列四缸汽油机的排气侧布置，安装位置位于发动机缸盖的排气端面，上方靠近发动机舱防火墙侧，下方衔接三元催化器或排气头段，周边需要避让发动机悬置、机油尺套管、冷却管路以及线束走向，因此在结构设计阶段就需要充分考虑周边件的安装边界，避免装车后出现运动干涉或装配间隙不足的问题。该歧管采用四合一的汇聚式管路布局，四个进气端法兰分别对应直列四缸的四个排气口位置，每个法兰面都设置了两个螺栓安装孔，孔位公差按照缸盖排气口的安装基准设计，保证装配时密封面能够完全贴合，减少排气泄漏风险；进气法兰的密封面采用平面加工设计，配合金属复合垫片即可实现高温工况下的密封，无需额外的密封结构，降低了装配复杂度与后期维护成本。汇聚端采用单法兰输出结构，法兰面设置三个均匀分布的螺栓孔，用于连接下游的排气催化单元，法兰厚度经过受力校核，能够承受排气系统的重量载荷以及车辆行驶过程中的振动冲击，避免长期使用后出现法兰变形导致的密封失效问题。

　　管路部分采用等长化的设计思路，在有限的布置空间内尽可能调整四个支管的弯曲半径与走向长度，缩小各缸排气路径的长度差，减少各缸排气之间的干涉现象，降低排气脉冲带来的阻力，提升发动机高转速区间的排气顺畅度；管路的弯曲段采用大圆弧过渡设计，避免出现直角弯折导致的排气紊流，减少排气阻力的同时，也降低了气流高速冲刷管壁带来的振动与噪声。从安装边界来看，四个进气法兰的中心距严格匹配直列四缸缸盖的排气口间距，整体结构的横向宽度控制在缸盖排气侧的轮廓范围内，不会超出发动机的整体宽度边界，汇聚端的出口朝向斜下方，符合多数前置前驱车型的排气系统走向布置，不需要额外增加转接段即可对接下游排气部件。

　　结构材质适配方面，该结构既可以适配传统的铸铁铸造工艺，也可以适配不锈钢弯管焊接工艺，不同工艺下的管壁厚度预留了对应的加工余量，铸造方案下管壁厚度均匀性经过校核，避免出现壁厚突变导致的热应力集中问题，焊接方案下各支管与法兰的焊接位置预留了足够的焊接坡口，保证焊接强度的同时减少焊接变形对安装平面度的影响。在功能特性上，该结构充分考虑了冷启动与热机工况下的热膨胀问题，管路的弯曲走向预留了一定的热变形补偿空间，避免热态下管路膨胀产生的内应力导致法兰面翘曲或者管路开裂；四个支管的固定点位置经过受力优化，将排气系统的载荷均匀分布在四个缸盖安装点上，避免单个安装点受力过大导致的螺栓断裂或者缸盖螺纹损伤。

　　实际设计过程中，还需要结合发动机的排气温度场数据调整管路的壁厚分布，在排气温度较高的支管靠近法兰段适当增加壁厚，提升耐高温抗蠕变性能，在远离排气口的汇聚段适当优化壁厚，控制整体结构重量。这类歧管结构在设计时还需要考虑传感器的安装预留，虽然本次结构未直接设置氧传感器安装位，但在汇聚端的平直段预留了足够的加工空间，后期可以根据不同车型的排放要求直接加工传感器安装孔，不需要对整体结构做大幅修改，提升了结构的通用性。对于三维建模从业者而言，这类管路类零件的建模需要重点关注各段管路的中心轨迹线绘制，保证弯曲段的曲率连续，避免出现曲率突变导致的流体阻力增加，同时法兰面的安装孔位需要严格按照基准坐标定位，保证与缸盖、下游排气部件的装配精度，建模过程中还需要做干涉检查，确认各支管之间、支管与周边发动机部件之间保留足够的间隙，避免热态下膨胀接触产生异响或者磨损。
