多接口集成式油路分配阀壳体结构设计

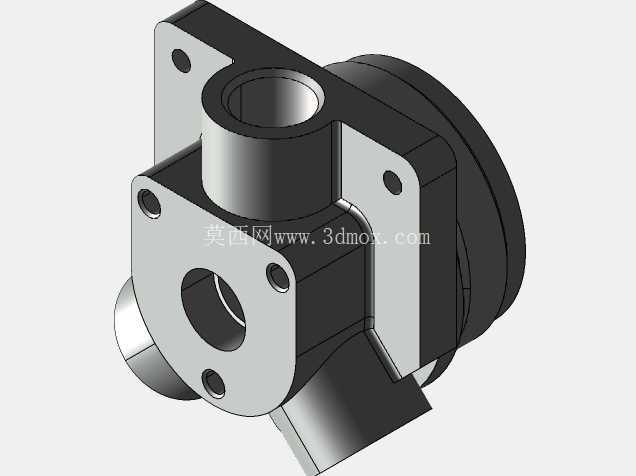

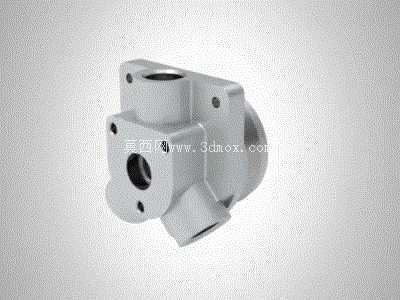

　　该构件为流体回路系统中的核心安装基体，主要应用在中小型液压动力单元、集中润滑系统以及小型气动控制回路中，作为各管路的交汇承载结构，承担流体分流、转向、元件集成安装的作用。从结构设计逻辑来看，整体采用近方形的主体基座搭配侧向延伸的圆形法兰安装面，主体基座上预留的多个不同通径的接口，分别对应不同流量等级的流体管路接入：顶部垂直向上的大口径接口为主进油/进气通道，直接连通主体内部的主流道，正面朝向的中口径接口为工作回路输出通道，侧下方斜向布置的小口径接口为泄压或回油通道，各通道在壳体内部通过平滑过渡的流道连通，避免直角转折造成的流体阻力激增与局部紊流问题。

　　安装边界方面，主体基座的四个角位预留了沉头安装孔，可通过内六角螺栓直接固定在设备安装面板或阀组集成块上，侧向延伸的圆形法兰面带有均匀分布的螺栓孔，用于对接外部旋转执行元件或管路接头，安装时需保证法兰面与对接面的平行度公差在0.05mm以内，避免密封件受压不均产生泄漏。设计过程中优先考虑了壳体的壁厚均匀性，主体壁厚保持在5mm左右，接口位置的壁厚做了局部加厚处理，避免流体压力波动造成的应力集中，同时在各流道的转折处做了R3以上的圆角过渡，既减少流体阻力，也能消除铸造或机加工过程中的应力集中点。

　　实际应用场景中，这类壳体多采用铝合金压铸成型后做二次机加工，兼顾轻量化与结构强度，可承受1.6MPa以内的工作压力，适配矿物液压油、润滑脂、压缩空气等多种工作介质，在小型机床润滑系统、自动化生产线气动控制回路、小型工程机械液压辅助回路中都能见到同类结构的应用。结构建模时需要重点关注各接口的同轴度要求，尤其是侧向法兰的内孔与主通道的垂直度，直接影响后续对接元件的安装精度与密封性能，安装孔的位置度公差需控制在0.1mm以内，保证批量安装时的互换性。壳体外部的非加工面保留了压铸成型的自然纹理，加工面集中在各接口的密封端面与安装孔位，既控制加工成本，也能满足实际使用的密封与安装要求。

　　在流道设计上，没有采用复杂的交叉钻孔结构，而是通过一体化的型腔设计减少工艺孔的数量，降低后续封堵工艺孔带来的泄漏风险，各接口的端面都预留了密封槽安装位，可适配O型密封圈进行端面密封，相比螺纹密封的形式，装配效率更高，密封可靠性也更稳定。从安装空间来看，该构件整体占用空间较小，方形基座的设计可以在密集的阀组安装区紧密排布，侧向伸出的法兰结构避开了正面的管路安装空间，方便现场管路的装配与后期维护操作，日常检修时无需拆卸整个壳体，仅需拆开对应法兰或接口即可完成密封件更换与流道清理作业。
