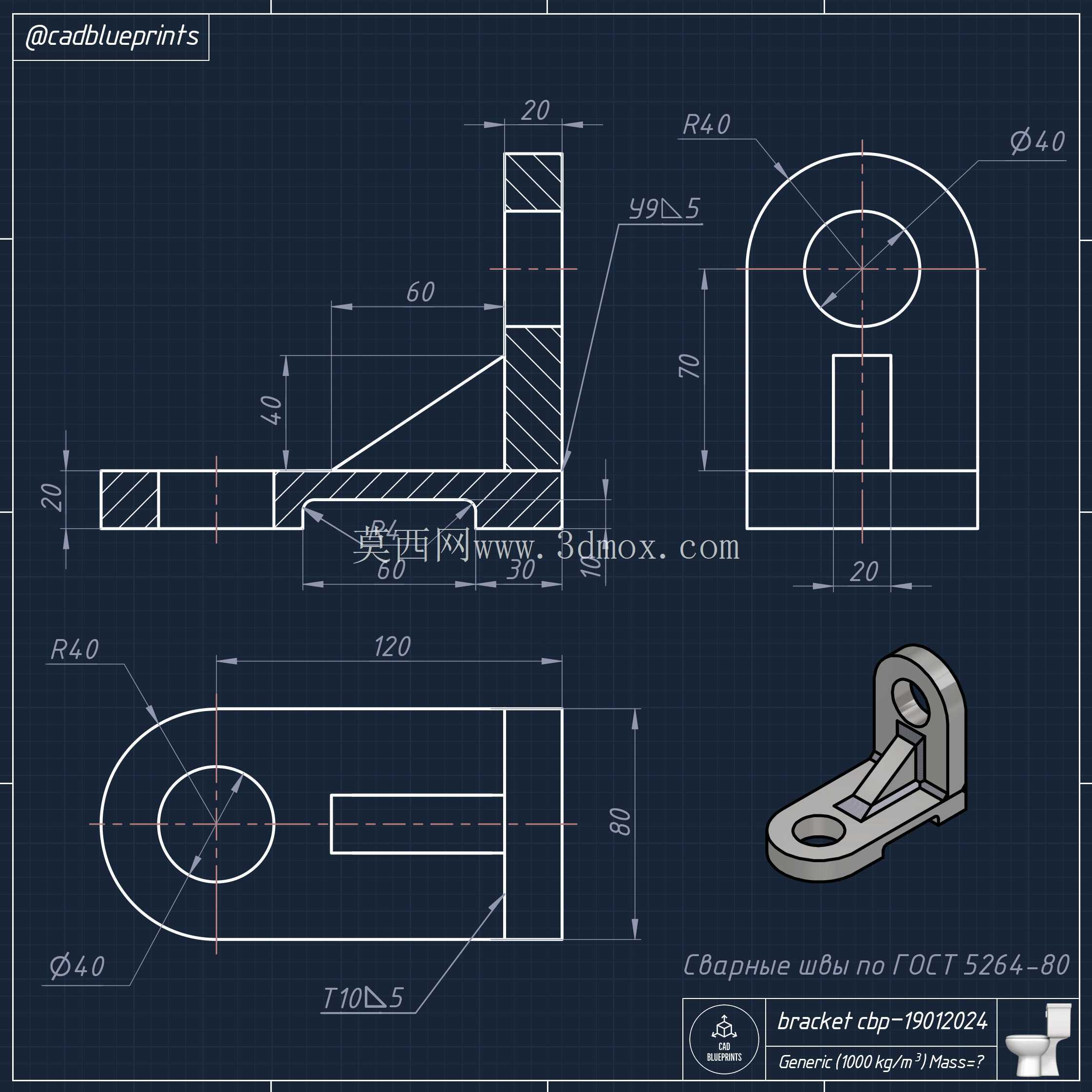

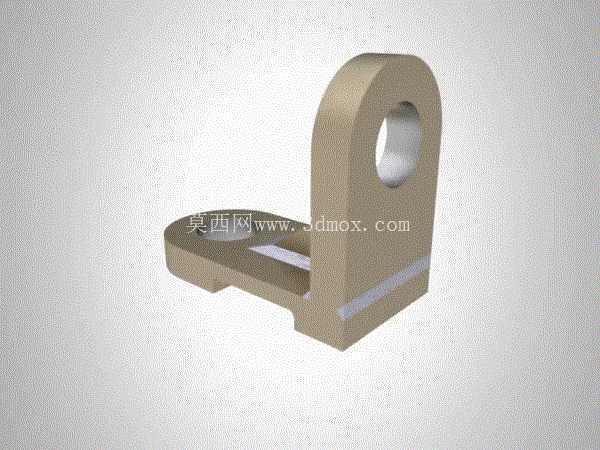

L型带孔安装固定支架结构设计

　　该L型支架属于设备装配环节常用的刚性支撑连接件，在低压配电柜体内部的电源变压器安装场景中应用广泛，同时也可适配小型工业控制模组、传感检测单元的侧装固定需求，能够在紧凑的设备内部空间里完成垂直方向与水平方向的载荷过渡，避免被支撑部件直接与设备钣金壳体硬接触，减少设备运行过程中振动传导带来的部件松动、焊点脱落问题。从结构功能来看，支架底部的水平段为安装承载面，其上开设的长条形避让槽可适配一定范围内的安装孔位偏差，现场装配时无需对安装基面进行二次扩孔修正，能有效降低现场装配的调整工作量；垂直立板顶部的通孔为铰接或穿装固定孔，可穿装销轴、锁紧螺栓完成被支撑部件的铰接固定或刚性锁附，孔口边缘做了倒角处理，既可以消除机加工产生的锐边毛刺，避免装配时划伤操作人员或线缆绝缘层，也能在穿装紧固件时起到导向作用，提升装配效率。

　　设计过程中优先考虑了载荷传递路径的合理性，水平承载面与垂直立板的交接位置做了加厚过渡处理，没有采用尖锐直角衔接，能够分散支架承受倾覆力矩时的应力集中，避免长期受载后在转角位置出现疲劳裂纹；立板与底板的厚度比例经过反复校核，在满足额定静载荷下形变量不超过0.05mm的前提下，尽可能控制零件整体重量，减少不必要的材料消耗。从安装边界来看，支架水平底板的底面为安装基准面，平面度公差控制在0.02mm以内，能够与安装基面完全贴合，避免装配后出现支架倾斜导致的被支撑部件定位偏差；立板上的安装孔中心到底板安装面的垂直尺寸为核心定位尺寸，加工时公差严格控制在±0.03mm范围内，保证被支撑部件安装后高度方向的定位精度，不会出现与周边其他部件的运动干涉。

　　底板上的长槽宽度适配常用的M6内六角螺栓安装，槽的长度方向可提供±3mm的安装位置调整量，能够抵消设备框架焊接、钣金加工带来的孔位累计误差，降低对前期加工精度的过度要求。立板部分的外轮廓做了圆弧过渡，没有突出的尖锐结构，在设备内部布线时不会刮伤线缆外层绝缘，也能减少设备维护时人员磕碰受伤的风险。零件整体采用等壁厚设计，适合采用型材铣削加工或者金属粉末注射成型工艺批量生产，加工过程中无需复杂的工装夹具，一次装夹即可完成底板、立板及各孔位的加工，生产效率较高，单件加工成本可控。

　　在实际选型应用时，可根据被支撑部件的重量选择对应材质的毛坯，常规载荷场景下选用6061铝合金做硬质阳极氧化处理即可满足强度与防腐需求，重载场景下可更换为304不锈钢材质，整体安装尺寸无需调整即可直接替换，具备较强的场景适配性。支架的立板侧面与底板侧面保持垂直，垂直度公差满足IT7级精度要求，保证被支撑部件安装后不会出现偏斜，对于有同轴度要求的铰接安装场景，可直接配合销轴使用，无需额外增加调整垫片补偿角度偏差。底板底部边缘做了微小的倒角处理，装配时能够顺利卡入安装基面的定位槽内，即使安装基面存在轻微的毛刺凸起，也不会影响支架与基面的贴合度，保证安装后的稳定性。
