Grove UART射频识别模块结构设计

　　做嵌入式外设结构设计快十年，经手的传感、通讯类模块数下来也有上百款，这次拆解复现的这款Grove接口UART射频识别模块，是工业现场小范围身份识别场景里用得非常普遍的一款配件。很多刚入行的结构工程师做这类板载模块，总觉得只要把PCB和元器件包起来就行，实际上这类模块的安装适配、接口防呆、周边元器件避让，每一处都要贴合现场使用的实际需求，差一毫米都可能装不上，或者用一段时间就出接触故障。

　　先从实际应用场景说，这类模块大多用在小型自动化设备的工位身份校验、智能柜的物品标签识别、教学实验平台的射频演示、小型AGV的站点标识识别这些场景，不需要长距离识别，读取距离在几厘米范围内就足够，核心要求是接线简单、安装方便、运行稳定，不需要复杂的协议调试，接好串口供电就能直接读标签数据。很多现场的电工没有太强的编程能力，所以模块的接口设计必须做到防呆，不用查手册也不会插错，这也是这类Grove接口模块能在工业小设备里普及的核心原因。

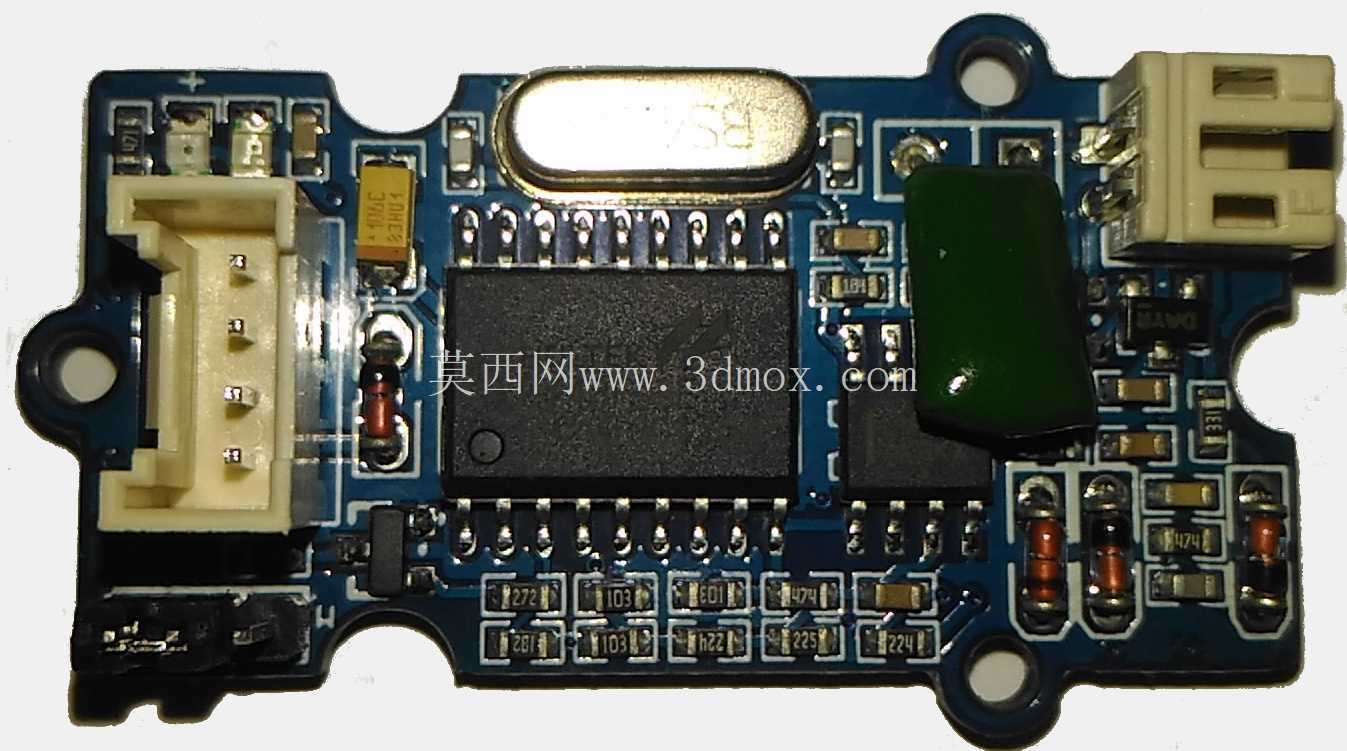

　　从功能特性来看，这款模块采用UART串口通讯，不需要复杂的SPI或者I2C地址配置，只要接3.3V或者5V供电，TX、RX交叉对接主控的串口引脚，就能直接输出读取到的射频标签ID，外围电路非常简洁，板载的射频处理芯片、谐振电容、状态指示元件都集成在一块小型PCB上，不需要额外外接天线，靠板载的PCB走线天线就能满足短距离识别需求。模块上预留的状态指示元件，在读取到标签的时候会给出反馈，现场调试的时候不用接上位机就能判断模块是否正常工作，这点对现场调试来说非常实用，省了很多接电脑查数据的麻烦。

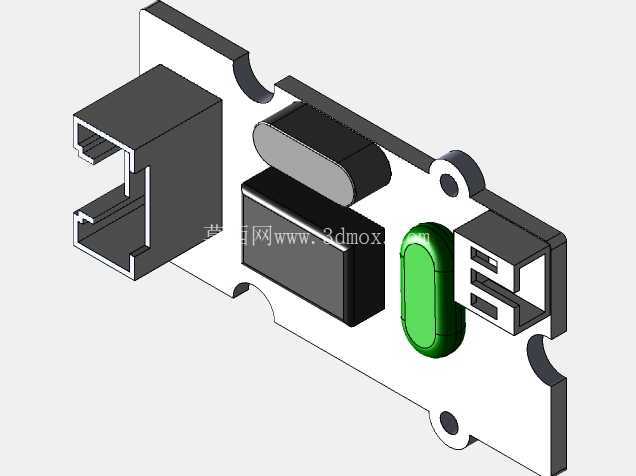

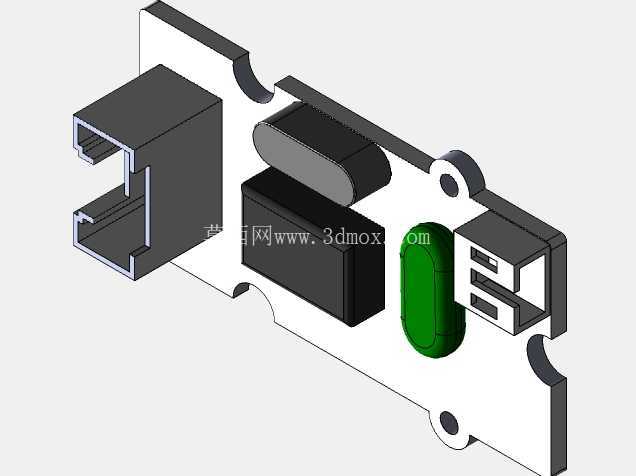

　　说到设计思路，做这类模块的结构首先要考虑的是安装兼容性，PCB两侧的安装孔是标准的Grove模块安装孔位，孔距和孔径都匹配市面上通用的铜柱安装规格，不管是装在亚克力实验平台上，还是钣金设备的安装位上，都不用重新打孔。整个模块的外形轮廓做了切角处理，避免和相邻安装的其他模块产生干涉，接口部分的突出高度做了严格控制，RJ系列接口的突出高度和板载最高元器件的高度差控制在2毫米以内，装在设备内部的时候不会因为接口突出过多被其他部件挤压。板载的电解电容、接口座这些有高度差的元器件，在结构设计的时候都做了空间避让，外壳或者灌封的时候不会压到元器件引脚，避免长期使用出现引脚虚焊或者元件损坏的问题。

　　再说到尺寸和安装边界，这款模块的整体长度控制在50毫米级，宽度在25毫米左右，整体厚度不超过15毫米，属于非常紧凑的板载模块尺寸。安装孔的中心距是标准的2.54毫米网格倍数，不管是用M2还是M2.5的铜柱都能顺利安装，安装孔周围预留了1.5毫米的安全距离，拧螺丝的时候不会碰到板上的走线。接口端的伸出长度做了限位，插上网线或者杜邦线之后，接头的尾部不会超出模块的整体宽度，并排安装多个模块的时候，相邻模块的接头不会互相挤压。模块底部距离PCB板面预留了1毫米的间隙，安装的时候不会因为板面不平整顶到板上的贴片元件，也能避免底部和金属安装面接触造成短路。

　　很多新手做这类模块建模的时候，容易忽略接插件的插拔力影响，实际上这类侧插接口在插拔的时候会产生不小的侧向力，如果安装孔的位置离接口太远，长期插拔会导致PCB变形，甚至让焊盘脱落。这款模块的其中一个安装孔就设置在靠近接口的位置，刚好能抵消插拔产生的力矩，哪怕反复插拔上百次，PCB也不会出现形变，焊盘也不会因为受力出现脱落的问题。另外板载的绿色椭圆形元件是状态指示灯，建模的时候特意把指示灯的位置设置在模块边缘，安装之后从正面或者侧面都能看到灯的状态，不用特意凑到模块正上方观察，设备维护的时候非常方便。

　　还有个细节很多人不会注意，这类射频模块的天线部分不能有金属遮挡，所以建模的时候天线区域的上方和周围都预留了足够的净空区，没有任何结构件或者金属件覆盖，避免金属屏蔽影响射频识别的距离和灵敏度。板上的黑色塑封元件是射频处理芯片，位置刚好在PCB中间，周围的元器件高度都不超过芯片的散热高度，工作的时候产生的热量能自然通过空气流通散出去，不需要额外加散热片，在-10到60摄氏度的工作环境下都能稳定运行。

　　做这类小型电子模块的三维建模，最考验的不是复杂曲面的建模能力，而是对实际使用场景的理解，每一个孔位、每一处避让、每一个高度差，都要对应实际安装使用中的需求，不是照着实物量尺寸画出来就行，要知道每个结构为什么这么设计，改了之后会产生什么问题，这样建出来的模型才是能用的，而不是只能看的外观模型。不管是做设备选型的时候做装配干涉检查，还是做同类模块的改款设计，这个模型都能提供非常准确的结构参考，不用反复去测实物尺寸，也能避免因为尺寸误差导致的安装失败问题。
