太阳能电池板安装结构风荷载应力模拟分析

　　本次呈现的是光伏电站场景中太阳能电池板安装支撑结构的风荷载仿真分析成果，对应户外分布式、集中式光伏场站的电池板固定支撑系统设计验证环节。在实际光伏项目落地过程中，电池板安装结构长期暴露于户外露天环境，除了要承受组件自身的静载荷、冬季积雪带来的竖向附加荷载外，强风天气下的风致振动、风压不均匀分布是引发结构变形、组件隐裂甚至支架倾覆的核心诱因，尤其是沿海台风频发区域、西北高海拔大风区域，风荷载的取值与结构响应验证直接决定整个光伏系统的25年服役寿命。

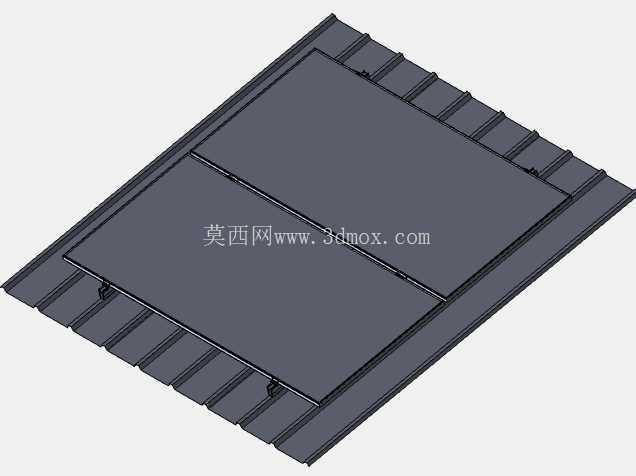

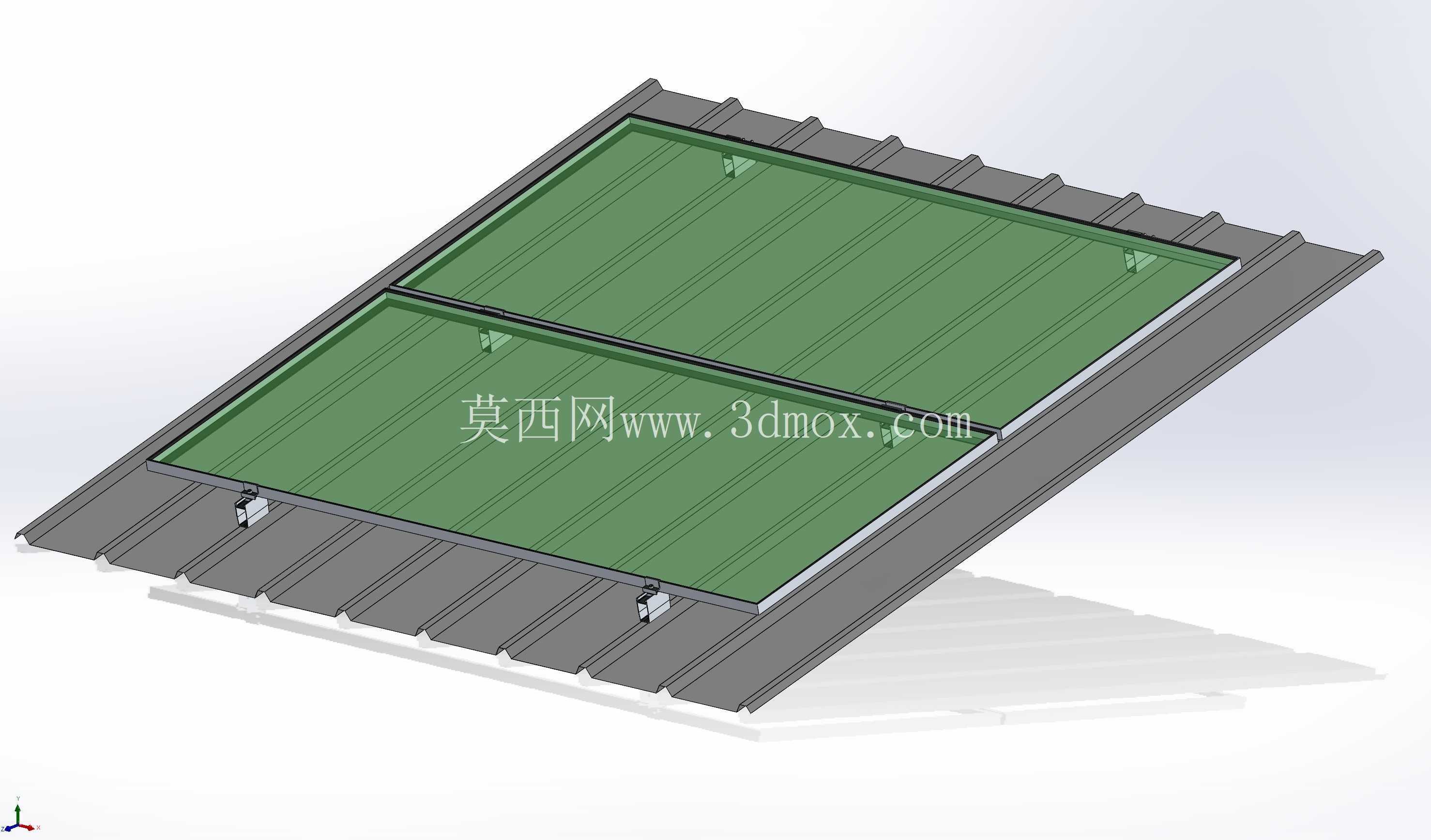

　　从结构功能特性来看，这套安装结构采用平面框架式承载基底，上部匹配标准晶硅电池板的安装孔位预留连接点位，边框设置连续的折边加强结构，既可以提升整体平面外刚度，也能为电池板边缘提供均匀的支撑反力，避免局部应力集中导致的玻璃碎裂。结构整体的安装边界按照实际工程中的固定方式设置，底部支撑点位采用全约束模拟，与现场混凝土基础、彩钢瓦屋面夹具的连接刚度保持一致，确保仿真输入条件与实际工况的匹配度。

　　设计思路上，整个仿真流程先完成结构的几何清理，忽略对整体刚度影响极小的安装倒角、螺栓螺纹等细节特征，抽取中面划分壳单元网格，在应力集中的跨中区域、边框连接位置进行网格加密，保证计算精度的同时控制整体计算规模。荷载施加环节按照对应地区的基本风压取值，考虑风压高度变化系数、阵风系数、体型系数的组合，分别模拟正向风压、反向风吸两种最不利工况，其中反向风吸工况是光伏支架设计的控制工况，多数户外支架失效都出现在强风产生的向上吸力作用下。

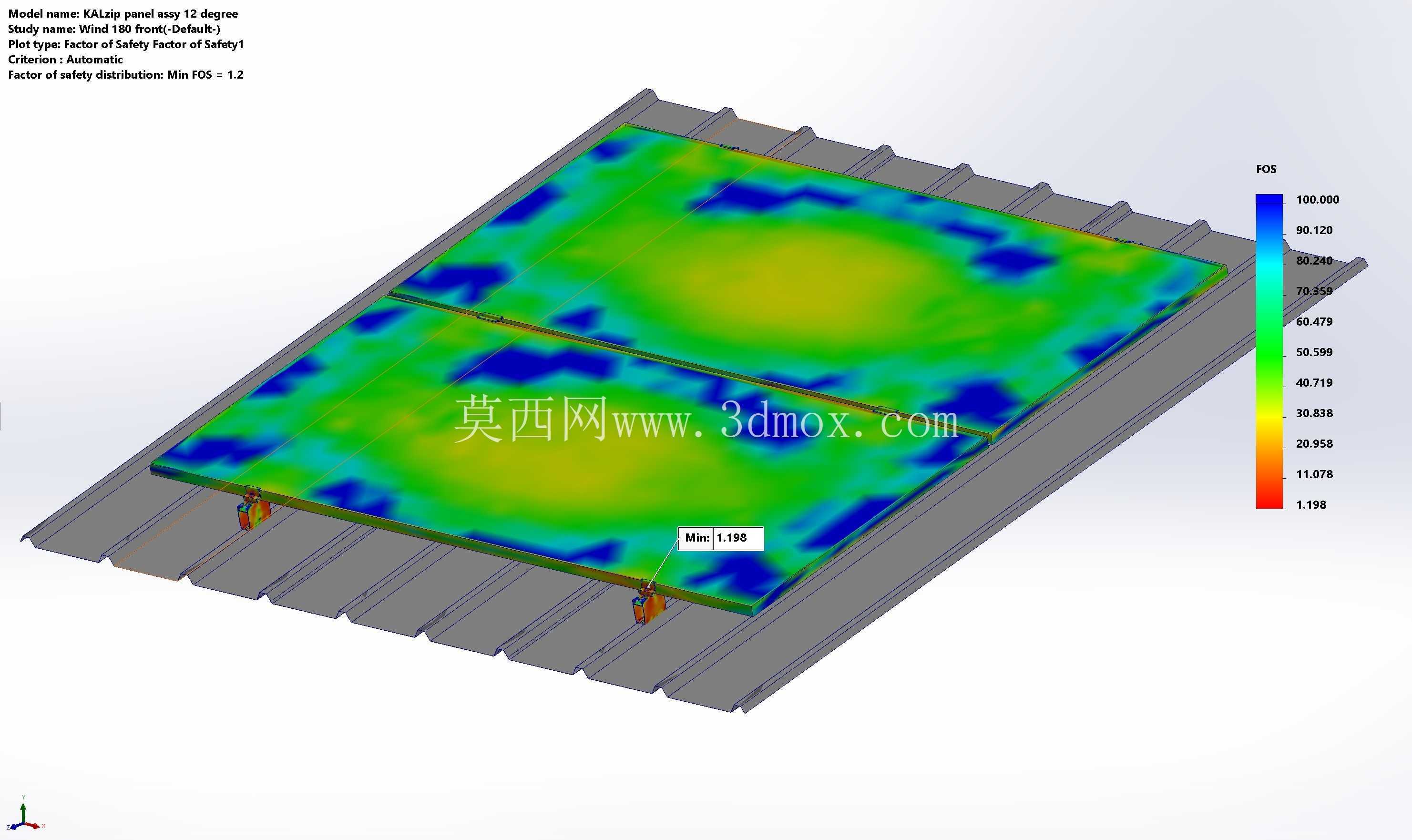

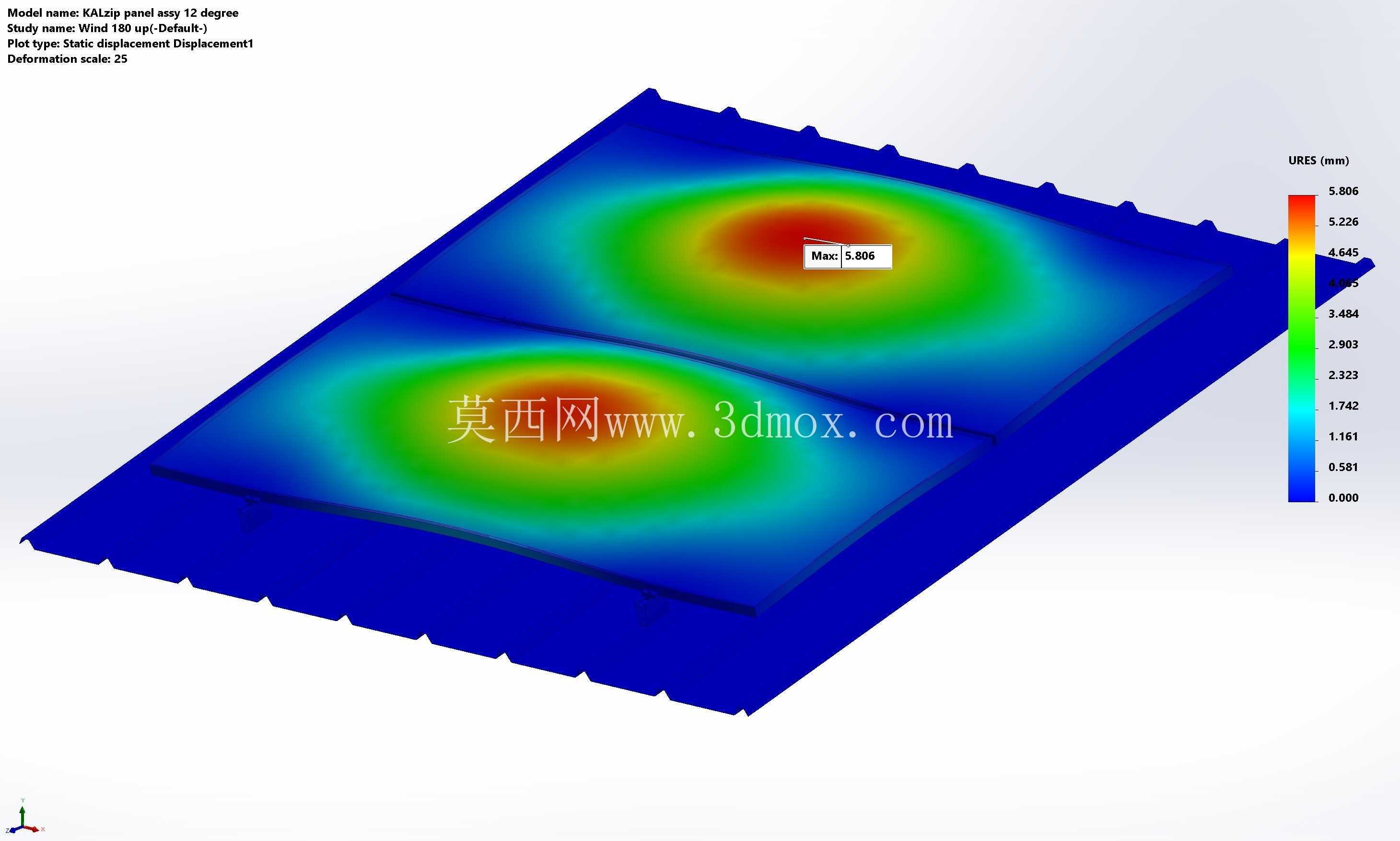

　　从仿真输出的应力云图可以直观看到，两块电池板对应的支撑区域跨中位置位移量最大，应力水平从跨中向四周支撑点位逐步递减，颜色梯度清晰呈现了应力扩散的路径，最大位移与应力值均出现在板件跨中区域，这与薄板结构受均布荷载的力学响应规律完全吻合。边框位置由于折边加强的作用，应力水平明显低于板件中部，连接点位的应力集中区域范围较小，说明现有结构的刚度分配基本合理，若要进一步优化，可以在跨中位置增设横向加强肋，降低跨中最大位移量，同时适当减薄非核心区域的板材厚度，实现结构轻量化与成本控制的平衡。

　　在外形尺寸与安装边界层面，这套结构的平面尺寸匹配常规双块组件并排布置的安装需求，整体安装高度满足组件下沿通风散热、排水清灰的间隙要求，底部连接点位的间距符合主流光伏支架的檩条布置模数，不需要额外定制转接件即可直接适配现有市面上的标准光伏支架系统。安装过程中不需要现场焊接作业，所有连接均采用螺栓副紧固，能够大幅降低现场施工的难度与周期，也方便后期组件损坏后的更换维护。

　　从工程应用的实际价值来看，这类仿真分析能够在产品开模、现场施工前就完成结构性能的验证，避免后期样机测试阶段才发现刚度不足、应力超标等问题，大幅缩短产品研发周期，减少物理样机的测试成本。尤其是针对不同风压分区的项目，可以基于这套仿真模型快速调整板材厚度、加强肋布置、连接点位间距等参数，快速输出适配不同区域的定制化结构方案，保证结构安全冗余度符合设计规范要求的同时，避免过度设计带来的材料浪费。对于结构设计从业者而言，这类仿真结果也能为后续的结构优化提供明确的方向，比如针对应力水平较低的区域进行材料减薄，针对应力集中的位置做圆角过渡或者局部加强，在安全与成本之间找到最优的平衡点。
