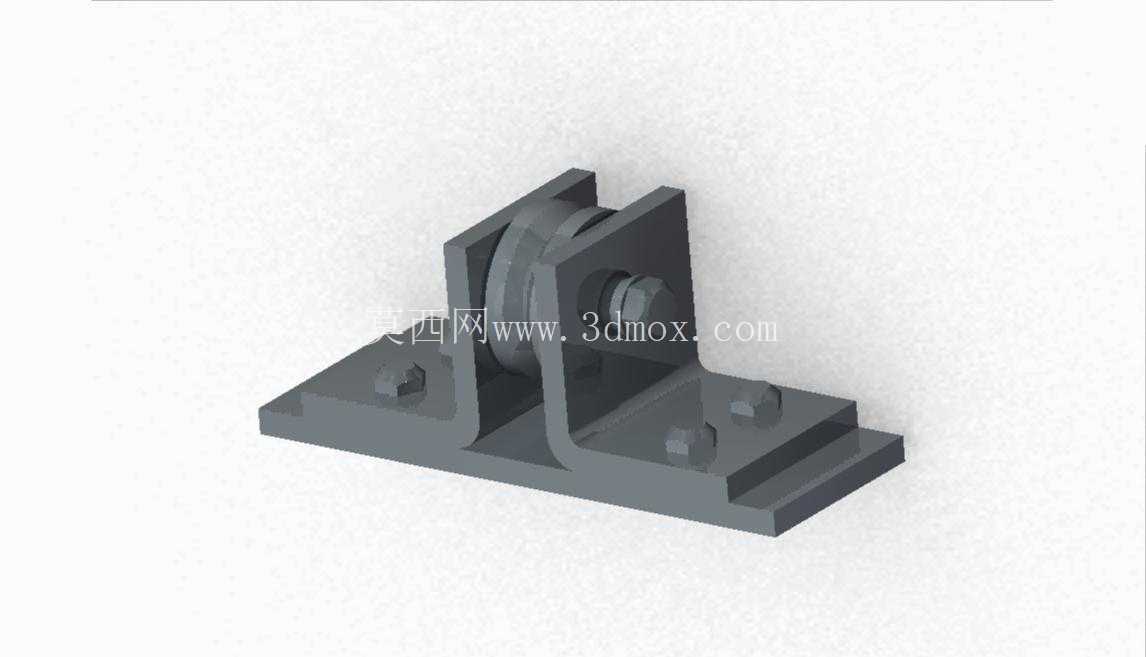

带安装底座的滚轮式杠杆支撑结构

　　在车间小型物料转运工装、轻载升降辅助机构、手动杠杆式压装工位的设计场景中，这类带滚轮的支撑组件是很常见的受力转接部件，很多刚入行的结构设计人员容易忽略这类小部件的受力校核，实际投产时往往出现滚轮卡滞、底座变形的问题，建模时需要把每一处安装配合的边界都考虑到位。从实际使用场景来看，这类组件不会单独作为终端设备存在，大多是作为整套机构的支撑受力节点，比如在手动杠杆式的物料抬升架上，它会作为杠杆臂的转动支撑端，滚轮直接和杠杆臂的下沿接触，当操作人员压下杠杆手柄时，杠杆臂沿着滚轮外圆面滑动，把人手施加的下压力转化为抬升端的向上推力，相比传统的固定销轴铰接结构，滚轮式的接触能把滑动摩擦转化为滚动摩擦，操作时的阻力能降低六成以上，长时间使用也不会出现铰接面磨出凹坑、动作卡滞的问题。设计这类组件的时候，首先要确定的是滚轮的承载上限，不能只按理论静载荷计算，要考虑实际操作时的冲击余量，比如额定抬升50kg的工装，滚轮的静载承重至少要留1.5倍的安全系数，滚轮和两侧立板的间隙要控制在0.1mm到0.2mm之间，间隙太小容易因为加工公差累积出现滚轮转不动的情况，间隙太大则会在受力时出现滚轮偏摆，导致杠杆臂滑动时出现窜动。底座的安装孔位设计要适配常用的型材安装规格，四个安装凸台的高度要保持一致，凸台上的沉孔要能容纳M6的内六角螺栓头，保证螺栓安装后不会突出底座表面，避免和其他运动部件发生干涉。

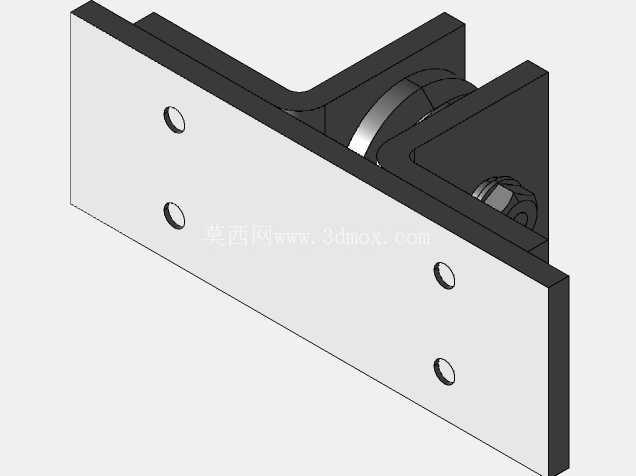

　　两侧的支撑立板和底座是一体化折弯成型的结构，建模时要注意折弯处的圆角处理，不能直接做直角连接，否则实际加工时折弯位置会出现应力集中，反复受力后容易从折弯根部开裂，立板上穿滚轮轴的孔要保证同轴度，两个孔的同轴度公差要控制在0.05mm以内，否则滚轮轴穿入后会出现别劲的情况，滚轮转动的顺畅度会大幅下降。滚轮的外形采用中间微凸的弧面设计，不是完全的圆柱面，这样能让杠杆臂在滑动过程中自动对中，不会因为杠杆臂的轻微偏斜就滑出滚轮的接触范围，滚轮中心的轴孔和销轴之间采用间隙配合，销轴两端和立板采用过盈配合压装固定，不需要额外做轴向固定结构，减少零件数量的同时也能保证连接可靠性。

　　从安装边界来看，整个组件的底座长度控制在120mm，宽度控制在60mm，整体高度从底座底面到滚轮顶端的尺寸为75mm，安装时只需要在安装平台上对应四个安装孔的位置打M6的螺纹孔，用螺栓把组件固定在平台上即可，不需要额外做定位结构，因为四个安装孔的位置本身就具备防错定位的作用，不会出现装反的情况。在实际选型应用时，如果是用在有粉尘的车间环境里，可以在滚轮两侧增加薄型的防尘挡片，避免切削碎屑或者粉尘进入滚轮和轴的配合间隙里，延长部件的使用寿命，如果是用在有腐蚀性的环境里，整体材质可以换成304不锈钢，滚轮也可以换成尼龙材质，既能降低接触噪音，也能提升耐腐蚀性能。

　　很多设计人员在建模时容易忽略滚轮和立板之间的间隙，把两个零件做成贴合状态，实际加工出来之后因为零件的平面度误差，滚轮会被两侧立板夹住，完全转不动，必须在建模时就预留出合理的间隙，同时还要考虑销轴压装时的变形量，不能把轴孔的配合公差卡得太死。另外，底座上的四个安装凸台不是多余的设计，它能让底座的安装面和平台之间留出一定的间隙，一方面方便安装时调整螺栓的锁紧力度，另一方面如果平台表面有轻微的不平整，也不会因为底座悬空导致组件安装后出现倾斜，保证滚轮的上表面始终处于水平状态，让杠杆臂的滑动始终保持顺畅。这类支撑组件虽然结构简单，但是在整套杠杆机构里起到的作用非常关键，一旦支撑组件出现变形或者卡滞，整套机构的操作手感会大幅下降，严重时甚至会出现抬升过程中杠杆滑脱的安全隐患，所以建模时每一处的尺寸细节、配合公差都要结合实际加工和使用的场景来确定，不能只照着外观画外形，忽略了实际工程应用里的各种边界条件。
