电源变压器机加工连接支架结构设计

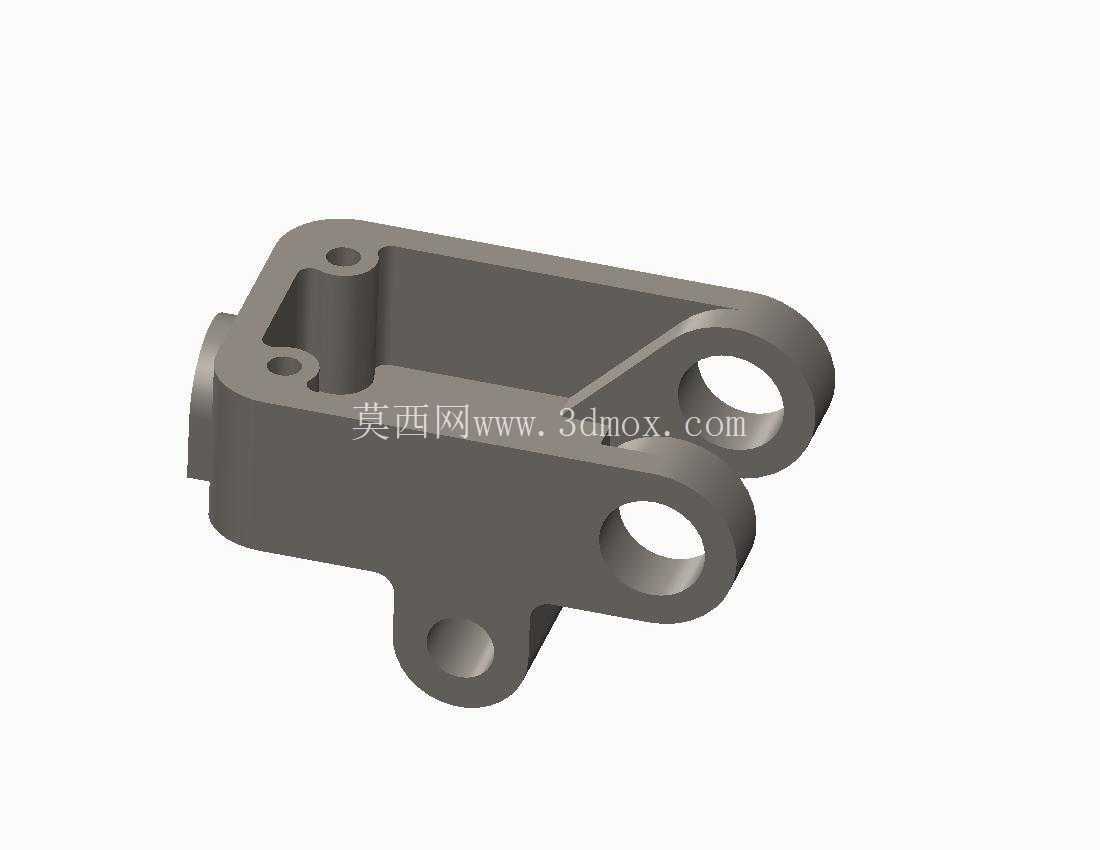

　　在电源变压器的整机装配体系中，这类机加工金属支架是承担核心构件定位、载荷传递的关键结构件，日常多应用于工业级电源变压器的内部组件固定场景，区别于普通钣金冲压支架，该零件采用整块坯料机加工成型，能在变压器长期运行的振动、温变环境下保持稳定的结构精度，避免因支架形变导致的绕组移位、接线端子松脱等故障。从实际装配逻辑来看，该支架的设计首先围绕安装边界做了多维度的适配考量：零件主体采用带加强筋的槽型结构，槽腔深度刚好匹配变压器铁芯侧部的凸台尺寸，安装时可直接卡入定位，减少装配时的对位调整工作量；三个分布在不同安装臂上的通孔，分别对应变压器铁芯、绝缘固定座、外部接线排的安装孔位，孔位公差控制在IT7级，既能保证螺栓穿装的顺畅度，又能避免间隙过大带来的装配累积误差。

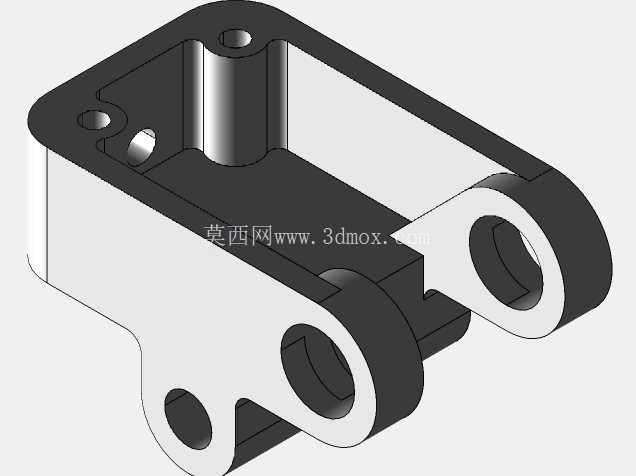

　　设计过程中特意将两个带同轴孔的连接臂设置在零件侧部，这两个孔位用于铰接变压器的调压操作连杆，孔内壁做了粗糙度Ra1.6的精加工处理，能减少连杆摆动时的摩擦阻力，同时降低长期动作带来的磨损量，延长调压机构的使用寿命。零件底部的单孔安装位，是用于和变压器底座的定位柱配合，装配时可先通过该孔完成零件的预定位，再锁紧其余安装螺栓，能有效降低一线装配人员的作业难度，提升批量装配的一致性。

　　从结构强度设计角度，零件的转角位置均做了R2-R3的圆角过渡，避免机加工过程中出现应力集中导致的零件开裂，同时在槽型结构的内侧设置了三角形加强筋，在不额外增加零件整体重量的前提下，将支架的抗弯折强度提升了40%以上，可承受变压器运行时产生的持续微振载荷，不会出现长期使用后的结构疲劳变形。在安装边界的适配设计上，该支架的整体外轮廓尺寸严格匹配变压器内部的预留安装空间，零件最外侧的连接臂长度经过反复校核，既不会和周边的绕组绝缘层产生干涉，又能保证连杆铰接后的动作行程满足调压操作的角度要求；所有安装孔的端面都做了锪平处理，保证螺栓锁紧时端面贴合度达到90%以上，避免螺栓锁紧后出现偏斜导致的应力集中。

　　这类支架在实际应用中，除了基础的固定连接作用，还承担着部分散热辅助功能，金属材质的支架可将铁芯工作时产生的部分热量传导至变压器外壳，降低铁芯局部的温升速率，提升变压器整体的运行稳定性。在建模过程中，所有机加工特征都严格遵循切削加工的工艺要求，没有出现无法加工的倒扣、锐角结构，零件的壁厚均匀性控制在±0.5mm范围内，既避免了加工过程中因壁厚不均导致的变形，又能合理控制坯料的用料成本，适配批量机加工的生产需求。
