双球螺旋滚道运动轨迹验证结构

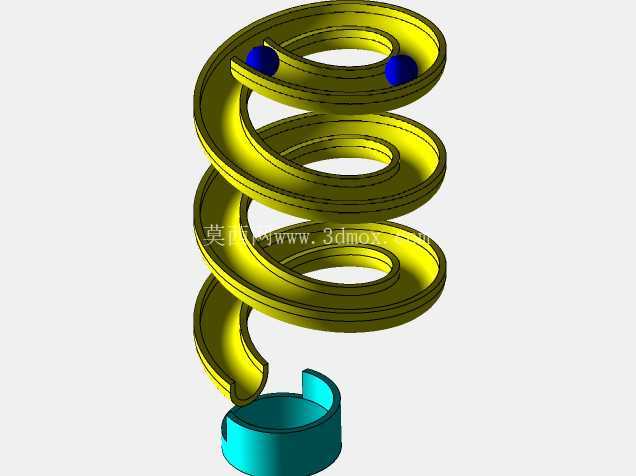

　　这套结构的核心设计目标，是验证重力作用下硬质滚珠沿连续螺旋曲面滚道的运动平顺性，这类验证结构常被用在物料重力输送、滚珠循环导向机构的前期方案验证环节，很多自动化产线里的小零件无动力输送、轴承类产品的滚珠循环回路设计，都会先搭建同原理的简化结构做运动学验证，避免直接开模或加工整机结构后出现卡滞、跳珠、运动轨迹偏移的问题。从结构组成来看，整体分为螺旋滚道主体、底部承接座、两个标准硬质滚珠三个部分，螺旋滚道采用等螺距的开放式槽型设计，槽道的截面圆弧半径比滚珠半径大0.2mm，这个间隙值是经过反复验证的，既不会因为间隙过小导致滚珠滚动时出现卡涩，也不会因为间隙过大让滚珠在滚动过程中出现径向窜动甚至脱离滚道的情况。

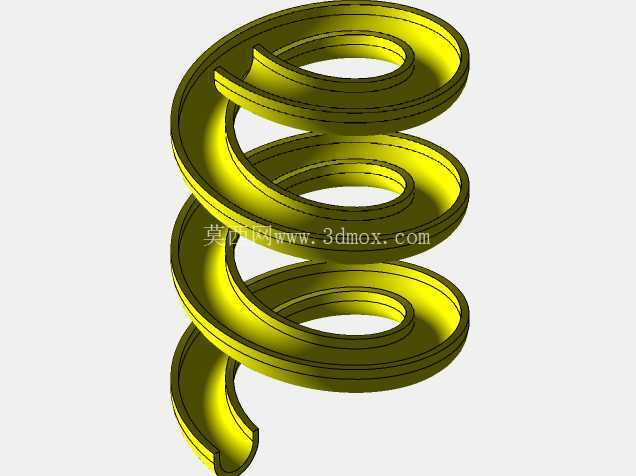

　　滚道的螺旋升角设置在7度，这个角度刚好能让滚珠依靠自身重力获得足够的沿滚道切向的分力，保证滚珠可以从滚道顶端无初速度释放后，全程保持连续滚动状态，不会在中途出现停滞，同时也不会因为升角过大导致滚珠速度过快冲出滚道。设计过程中首先要确定的是滚道的中心螺旋线参数，整个螺旋段的总高度为220mm，螺旋中径为160mm，一共设置3.5圈有效滚道，这个圈数的设置是为了完整观察滚珠在多圈连续滚动过程中的速度变化、轨迹偏移量，以及相邻滚珠在滚道内的运动干涉情况。滚道的壁厚设置为3mm，采用等壁厚设计，一方面是为了保证滚道自身的结构刚度，避免滚珠滚动时的冲击力导致滚道变形影响轨迹，另一方面也能控制整体结构的重量，方便在试验台架上安装固定。

　　底部的承接座采用半包围筒式结构，开口方向对准螺旋滚道的末端出口，承接座的内径比螺旋中径大20mm，高度为40mm，这个尺寸边界可以保证滚珠从滚道末端飞出后，无论存在多大的径向速度偏差，都能落入承接座内，不会散落到试验台面上，减少每次试验后回收滚珠的工作量。在实际应用场景中，这类螺旋滚道结构可以直接衍生为无动力螺旋下滑槽，用于电子元器件、小型五金零件在不同层高工位之间的重力输送，不需要额外配置动力源，就能实现零件的平稳有序输送，相比直线滑槽，螺旋结构可以在更小的占地面积内实现更大的输送高度差，空间利用率提升60%以上。

　　另外在直线轴承、滚珠丝杠的循环回路设计中，这种等截面圆弧滚道的设计思路也被广泛应用，通过调整滚道的曲率、螺旋升角参数，可以优化滚珠的循环流畅度，降低运转过程中的噪音和磨损。做结构设计的时候，需要特别注意滚道拼接处的平滑过渡，每一圈滚道的衔接位置不能出现台阶或者凸起，否则滚珠滚动到这个位置时会出现碰撞，轻则产生噪音，重则导致滚珠弹跳脱离滚道，建模过程中需要对滚道的引导面做G1连续约束，保证整个滚道面的曲率变化平滑。另外滚道的表面粗糙度需要控制在Ra1.6以下，减少滚动过程中的摩擦阻力，保证滚珠的运动状态和仿真结果的一致性。安装边界方面，整个结构的底部承接座设置了四个直径6mm的安装孔，孔位分布在直径120mm的圆周上，可以直接通过螺栓固定在试验台架或者设备机架上，安装时需要保证整个螺旋结构的轴线处于竖直状态，倾斜角度不能超过0.5度，否则会导致滚珠偏向滚道的一侧，增大摩擦阻力甚至出现卡滞。两个滚珠采用标准G10级硬质轴承钢球，直径为20mm，球面的圆度误差控制在0.25μm以内，避免因为滚珠自身的形状误差影响运动轨迹的准确性。在做运动分析的时候，可以通过追踪滚珠的质心运动轨迹，得到不同圈数位置的滚珠速度、加速度变化曲线，验证滚道参数设置的合理性，也可以通过调整螺距、滚道截面半径、螺旋升角这些参数，对比不同参数下的滚珠运动状态，找到最优的结构参数组合，为后续的实际产品设计提供准确的数据支撑。这类简化的运动验证结构，相比直接做完整产品样机测试，能节省70%以上的前期验证成本，同时可以快速迭代参数，大幅缩短产品的研发周期，是机械结构研发过程中非常实用的验证手段。
