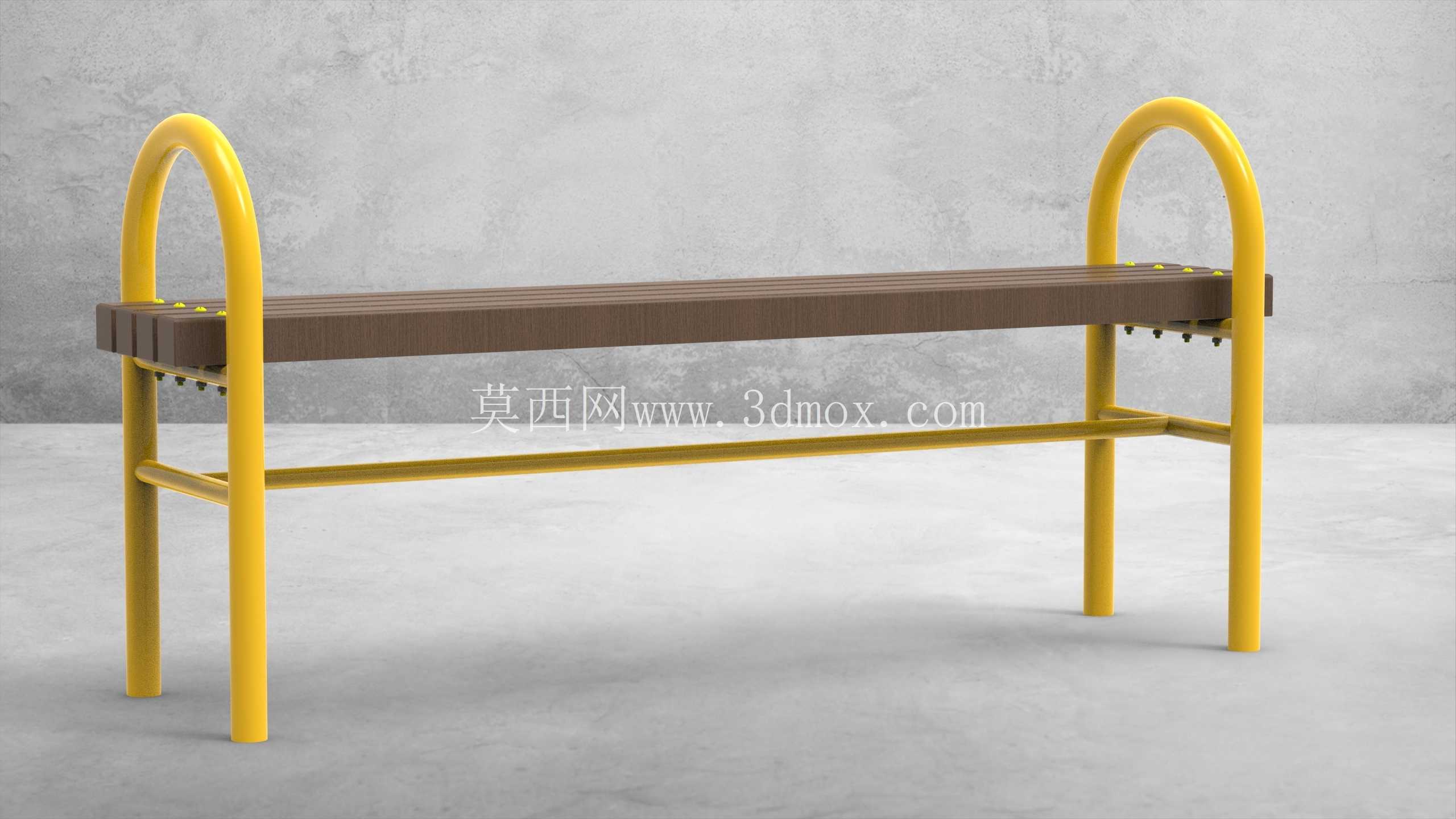

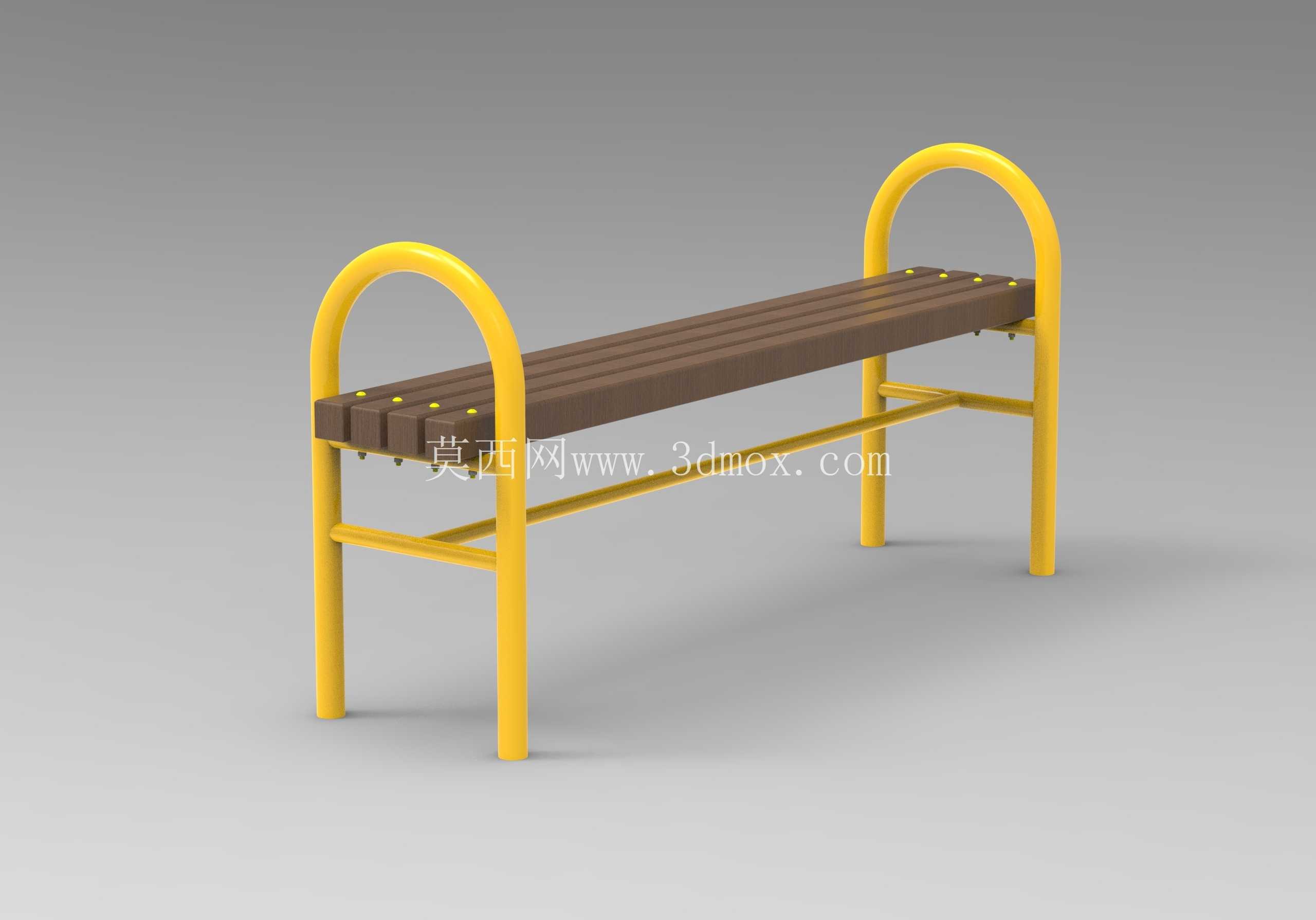

这款坐具的框架采用弯管一体成型工艺,两侧的拱形弯管既是扶手结构,也承担了主支撑腿的受力作用,省去了额外的扶手连接件,整体框架没有多余的拼接焊缝外露,既降低了户外使用时焊缝锈蚀的风险,也让外观线条更流畅统一。坐面采用多根平行排布的长条型材拼接,每根型材之间预留了均匀的排水缝隙,雨天落在坐面的积水可以直接顺着缝隙流下,不会在坐面积存,避免雨后使用者落座时沾湿衣物,型材表面做了防滑耐磨处理,长期户外日晒雨淋也不容易出现起翘、开裂的问题。
从安装边界来看,这款坐凳的四个支撑脚底部都预留了膨胀螺栓安装孔,安装时不需要提前做复杂的预埋件,只需要在硬化的水泥地面找准四个点位打孔,打入膨胀螺栓固定即可,安装完成后整体结构的抗侧翻能力经过受力校核,即使单侧受力施加较大的侧向推力,也不会出现倾翻的情况,适配校园公共休息区、城市公园步道旁、社区活动广场、银行网点室外等候区等多种户外公共场景。
设计阶段优先考虑了户外公共场景的高频使用需求,框架的管材壁厚做了加厚处理,日常使用中即使受到轻微的磕碰也不会出现管材凹陷变形的问题,拱形扶手的高度经过人体工程学校核,成年人落座后手臂自然搭放的高度刚好贴合肘部弯曲角度,起身时可以借助扶手支撑发力,对于行动不便的老年使用者也比较友好。坐面的高度设置在成年人小腿自然弯曲的舒适区间,落座时双脚可以完全平放在地面,大腿不会因为坐面过高出现悬空受压的情况,长时间落座也不容易产生腿部麻木的不适感。
结构受力层面,两侧支撑腿之间加装了横向的连接拉杆,把四个独立的支撑腿连接成一个整体的受力框架,当坐面局部承受集中载荷时,力量可以通过横向拉杆分散到四个支撑腿上,避免单根支撑腿受力过大出现弯折,连接拉杆的安装位置避开了使用者落座时的腿部活动空间,不会出现磕碰到小腿的问题。坐面与框架的连接采用沉头紧固件固定,紧固件的顶面完全没入坐面型材内部,不会在坐面形成凸起的硬点,落座时不会有异物感,也避免了突出的紧固件刮蹭使用者衣物的问题。
考虑到户外使用的维护需求,整个框架的表面做了多层户外专用涂层处理,底层做了防锈磷化处理,外层的黄色涂层耐紫外线照射,长期在户外暴晒也不容易出现褪色、涂层剥落的问题,日常维护只需要定期用清水冲洗表面的浮尘即可,不需要额外做特殊的防腐保养。坐面的型材可以单独拆卸更换,如果某一根型材因为外力撞击出现损坏,只需要拆下对应位置的紧固件更换单根型材即可,不需要整体更换坐面,大幅降低了后期的维护成本。
在场景适配性上,这款坐凳的整体长度可以根据实际安装场地的需求做灵活调整,不需要改动主体框架的结构形式,只需要调整坐面型材的长度和横向拉杆的尺寸,就可以适配不同宽度的安装区域,不管是狭窄的步道旁还是开阔的广场区域都能灵活布置。拱形的扶手设计也在视觉上形成了半围合的空间感,多位使用者同时落座时,扶手可以自然划分出独立的落座区域,避免相邻使用者之间的距离过近产生局促感。
