内燃机动力传递用多拐曲轴结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894094
  • 内燃机动力传递用多拐曲轴结构设计

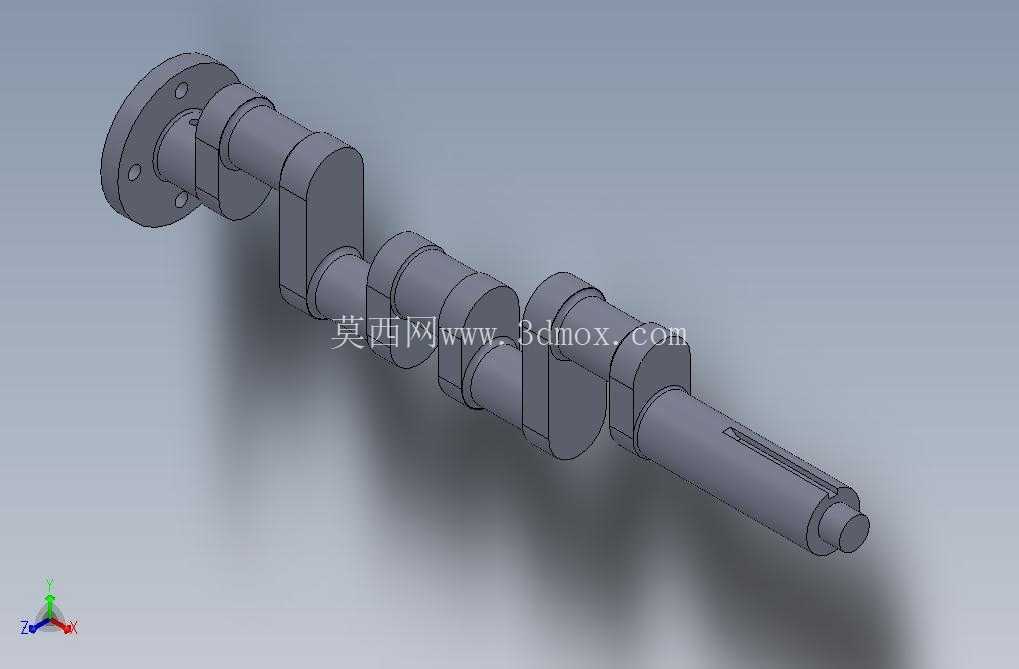

  在往复式动力机械的传动链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套结构的设计合理性直接决定了整套动力单元的运行平顺性、负载承受能力与服役寿命。从结构布局来看,该曲轴采用多曲拐错位排布的设计思路,输入端设置带螺栓孔的连接法兰,可直接与动力输入端的传动盘或飞轮端刚性连接,法兰端的安装孔位采用等节距圆周排布,能够保证连接过程中扭矩传递的同轴度,避免偏载带来的轴系振动。轴身部分的曲柄臂与主轴颈、连杆颈采用圆滑过渡的圆角结构,这部分的设计是为了降低应力集中系数——在实际运行过程中,曲轴承受的是周期性交变载荷,燃气爆发压力、活塞连杆组的往复惯性力、旋转离心力会同时作用在轴颈与曲柄的连接位置,如果过渡圆角设计过小,很容易在长期交变载荷下出现疲劳裂纹,最终导致轴件断裂失效。输出端的轴段加工有键槽结构,用于安装传动齿轮或皮带轮,将转化后的旋转扭矩向外输出,带动配套的负载设备运转。

  从实际应用场景出发,这类曲轴结构广泛适配小排量单缸或多缸内燃机、往复式压缩机、柱塞泵等需要实现往复-旋转运动转换的设备,在农用机械、小型工程机械、固定式动力机组里都能见到同结构的部件应用。设计过程中需要重点匹配的安装边界包括:主轴颈的同轴度公差必须控制在合理范围内,否则装配后会出现轴系卡滞、轴承偏磨的问题;各曲拐的相位角需要严格对应活塞的做功行程顺序,保证各缸的做功间隔均匀,降低动力输出的脉动率;连杆颈的轴线与主轴颈轴线的平行度公差也需要严格管控,避免连杆工作过程中出现偏摆,加剧活塞与缸套的单侧磨损。

  从功能特性上看,这套曲轴的结构设计充分考虑了动平衡需求,曲柄臂的配重结构与曲拐的偏心质量相互匹配,能够抵消大部分旋转运动产生的离心力,减少设备运行过程中的振动传递,降低配套轴承的负载。轴颈部分的设计预留了足够的润滑通道布局空间,实际加工时可在轴颈内部开设斜向油道,将压力润滑油输送到各个主轴颈与连杆颈的配合面,形成稳定的油膜,减少金属部件之间的干摩擦,降低运转过程中的功率损耗与部件磨损。在安装适配层面,法兰端的定位止口尺寸需要与配套的飞轮壳或轴承座定位尺寸精准配合,保证整根曲轴安装后轴向定位准确,不会出现运转过程中的轴向窜动;输出端的轴径尺寸与键槽规格需要匹配通用的传动连接件标准,方便后续的运维更换,不需要额外定制非标连接配件。

  在结构设计的细节处理上,各段轴颈的直径梯度变化充分考虑了受力分布规律,靠近输入端法兰的主轴颈承受的扭矩冲击最大,因此轴径尺寸设计得更大,刚性更强,能够承受瞬时的峰值扭矩冲击;靠近输出端的轴段除了承受扭矩之外,还要承担外接负载带来的径向力,因此轴段长度与直径的配比也经过了刚度校核,避免负载过大时出现轴段挠曲变形。曲拐的偏心距直接决定了活塞的行程长度,设计时需要匹配配套的缸体冲程参数,保证活塞运行到上止点和下止点时的位置符合燃烧室的压缩比设计要求,这一点直接影响动力设备的输出效率与燃烧表现。整套结构没有多余的冗余设计,所有的结构特征都服务于运动转换、扭矩传递、载荷承载这几个核心功能,同时兼顾了加工工艺性,各段轴颈都可以通过常规的车削、磨削工艺完成加工,曲柄臂的外形也适配铣削加工的走刀路径,不需要特殊的定制刀具就能完成生产制造,能够有效控制部件的加工成本与生产周期。
