PIGNONE系列RULLINI链轮结构三维设计

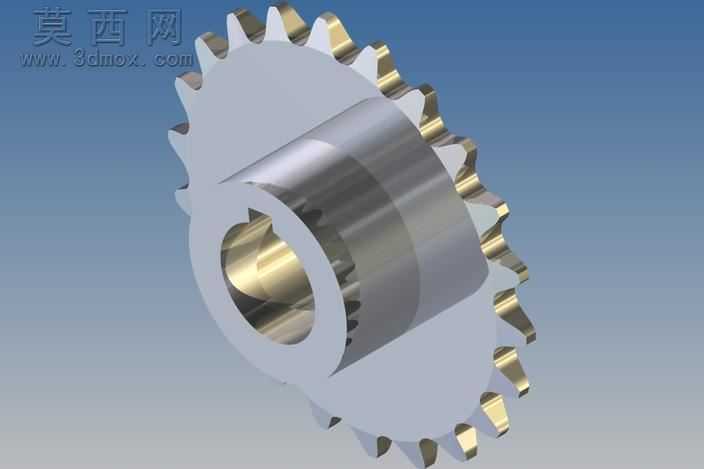

本作品为PIGNONE系列RULLINI链轮的三维参数化设计成果，建模阶段依托三维机械设计软件完成全尺寸精准构建，首先依据链轮传动的设计规范确定齿形参数，包含节距、齿顶圆直径、齿根圆弧半径、齿槽夹角等核心尺寸，通过草图绘制完成单个齿形的轮廓约束，采用环形阵列命令完成全部轮齿的均匀排布，保证每个轮齿的齿形精度与位置度符合传动啮合要求。主体轮毂部分采用回转特征构建，精准还原内孔的花键结构，通过拉伸切除命令完成内花键的齿形加工特征，确保内孔与传动轴的配合精度，轮毂与轮缘的过渡区域采用圆角特征处理，避免应力集中问题，提升零件的结构强度。材质与渲染阶段，针对链轮的实际应用场景，轮齿啮合区域赋予金属合金钢材质，添加表面淬火后的质感表现，通过调整材质的粗糙度、金属度与反射参数，还原金属零件的机加工表面光泽，轮毂部分采用调质处理后的钢材质感，区分不同加工区域的表面效果，渲染时采用柔和的工业环境光，添加适当的阴影效果，清晰展现零件的结构层次与细节特征。结构设计上充分考虑链轮的实际传动需求，轮齿的齿形经过优化，能够与对应规格的链条实现平稳啮合，减少传动过程中的冲击与磨损，轮毂的轴向长度经过合理设计，保证与轴的配合长度满足扭矩传递要求，内花键的参数符合标准传动件规范，具备良好的互换性。设计过程中遵循机械零件设计的强度准则，对轮齿的齿根厚度、轮毂的壁厚进行了合理取值，保证零件在额定传动载荷下不会发生结构失效，整体模型的所有特征均采用参数化驱动，后续可根据不同的传动需求快速修改参数，生成对应规格的链轮模型，大幅提升同系列零件的设计效率。
