高精度斜齿圆柱齿轮三维结构设计

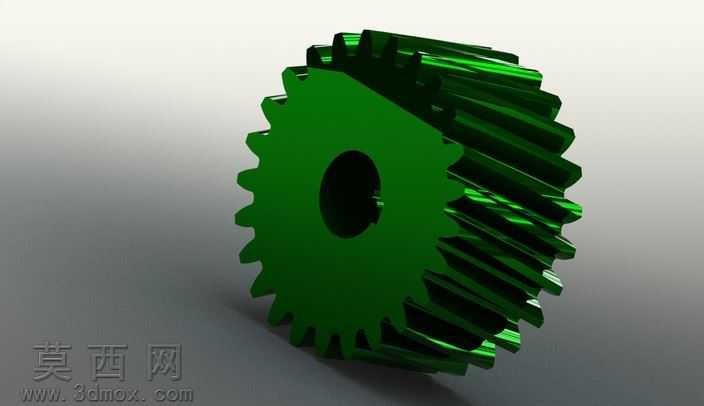

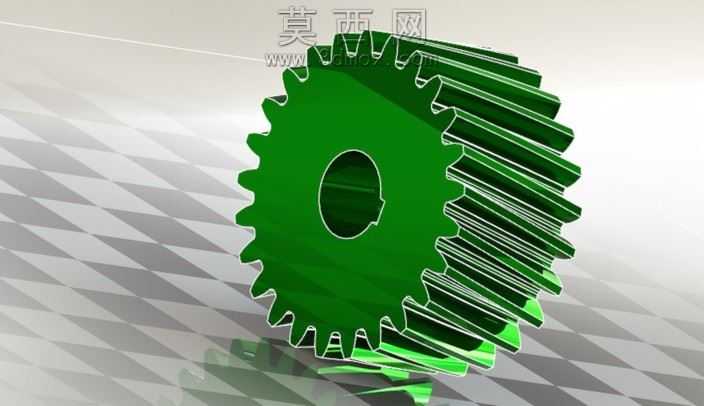

本作品为斜齿圆柱齿轮三维建模成果，建模过程依托三维参数化设计逻辑完成，首先以齿轮啮合原理为核心依据，通过渐开线齿廓的参数化方程生成精准齿形曲线，规避了手动绘制齿廓带来的形位误差，保证齿形符合机械传动的啮合精度要求。建模阶段先构建齿轮基体的回转特征，以中心安装孔为定位基准，完成轮坯的圆柱基体建模，中心孔预留标准轴系安装的配合尺寸，孔壁与轮体外圆保持严格同轴度约束，避免后续装配出现偏心问题。齿部特征采用阵列逻辑完成，先构建单个斜齿的实体特征，根据螺旋角参数调整齿向的倾斜角度，保证轮齿沿轴向呈均匀螺旋排布，再通过圆周阵列完成全周轮齿的生成，阵列过程严格控制齿距误差，确保相邻轮齿的齿距偏差符合通用传动件的精度要求。材质与渲染阶段，为模型赋予高光泽金属材质，模拟合金钢齿轮经表面热处理后的质感，调整材质的反射率与粗糙度参数，还原金属零件表面的亮泽反光效果，渲染时采用柔和的侧光照明，清晰展现轮齿的螺旋走向、齿顶与齿根的过渡结构，以及齿面的曲面细节，让模型的结构特征直观呈现。结构设计上，该斜齿轮相比直齿圆柱齿轮，啮合过程中轮齿是逐步进入与退出啮合状态，传动平稳性更优，可有效降低传动过程中的冲击与噪声，适合中高速重载的传动场景；轮齿与基体的过渡位置做了圆角处理，避免应力集中导致的轮齿断裂问题，提升零件的结构强度与使用寿命。整体建模过程严格遵循机械设计规范，所有结构尺寸均参考通用齿轮的设计标准，参数化的建模逻辑也支持后续对模数、齿数、螺旋角等核心参数进行调整，可快速适配不同传动比、不同安装尺寸的使用需求，模型的曲面连续性良好，无破面、重叠面等建模缺陷，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，也可作为机械传动教学的演示模型，直观展示斜齿轮的结构特点与啮合原理。
