带弧形安装座的铰接式支撑固定构件

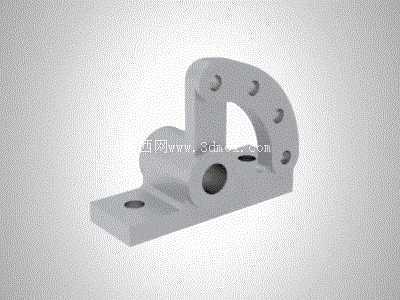

　　该构件属于机械系统中常见的铰接支撑类零件，主要应用在需要实现部件间铰接转动、同时提供稳定安装基准的场景中，常见于小型自动化设备的连杆机构、工装夹具的翻转定位单元、轻工机械的活动支撑部位，也可作为教学实训中典型的叉架类零件测绘、建模练习对象。从结构功能来看，零件底部为带两个沉头安装孔的矩形底板，是整个构件与安装基面贴合固定的基准面，安装时可通过内六角螺栓穿过沉孔将构件锁紧在设备机架或者安装平台上，沉孔设计可保证螺栓头不突出安装面，避免与其他运动部件发生干涉。

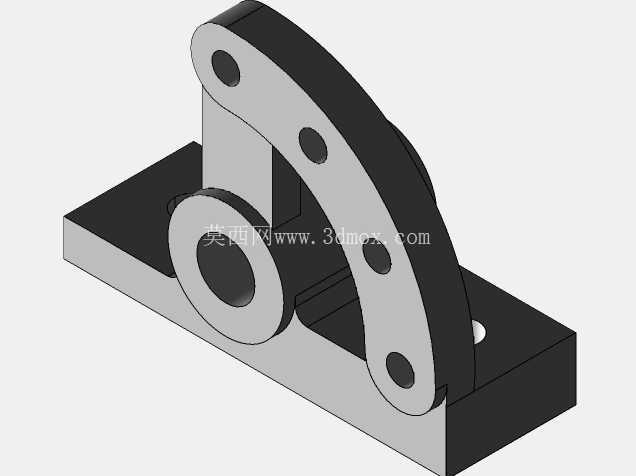

　　底板上方一侧设置有带通孔的圆柱筒结构，该通孔为铰接轴的安装位，孔内壁加工精度需满足铰接轴的转动配合要求，通常可根据实际载荷选择间隙配合或者过渡配合，圆柱筒的轴向长度决定了铰接部位的接触支撑宽度，直接影响铰接轴的受力稳定性，长度过短会导致轴的局部压强过大，加剧磨损，过长则会增加不必要的零件重量与安装空间占用。与圆柱筒相邻的是半环形的弧形安装座结构，弧形座上沿圆周方向均匀分布了五个螺纹安装孔，该结构用于固定需要绕铰接轴做定角度转动的功能部件，比如摆动臂、角度调节支架、传感器安装架等，五个孔位的圆周分布可满足不同角度位置的固定需求，调整部件角度时只需将对应孔位对准锁紧即可，无需额外加工定位结构，弧形座的内圆弧面与圆柱筒的外圆面之间通过加强筋结构连接，既保证了弧形座的结构刚度，避免受力时发生形变，又能减少零件整体的材料用量，降低自重。

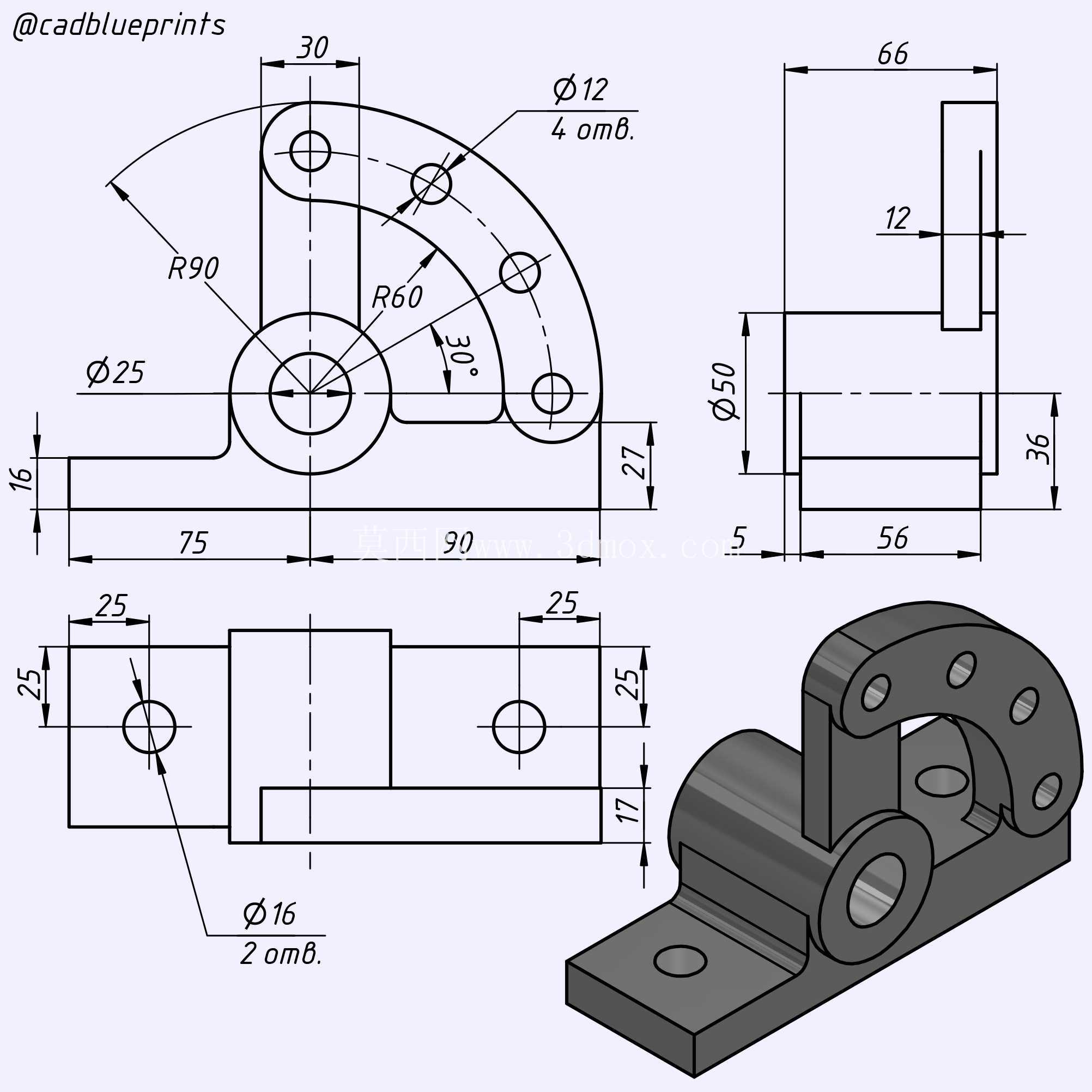

　　在设计这类零件时，首先需要确定铰接轴的公称直径，以此倒推圆柱筒的内孔尺寸、壁厚以及轴向长度，通常壁厚选取为轴径的0.2-0.3倍，保证足够的抗挤压强度；其次要根据被固定部件的转动角度范围确定弧形座的圆弧角度，该零件的弧形座覆盖角度约为160度，可满足大部分小角度摆动的调节需求，孔位的分布间距需结合标准螺栓的安装空间设计，保证扳手有足够的操作空间，避免相邻螺栓发生安装干涉。底板的尺寸设计需要匹配安装基面的可用空间，两个安装孔的中心距需保证安装后的稳定性，通常孔中心距不小于底板宽度的0.7倍，避免固定后构件出现晃动。

　　零件的所有棱边都做了小圆角过渡处理，一是为了去除加工毛刺，避免安装时划伤操作人员，二是减少应力集中，避免零件在受交变载荷时在棱边位置产生裂纹。从安装边界来看，零件整体的最大外轮廓尺寸需满足安装空间的限制，底板的下平面为安装基准面，平面度要求较高，否则安装后会导致圆柱筒的轴线发生偏斜，直接影响铰接部件的转动灵活性，严重时会出现卡滞、磨损加剧的问题；弧形座上的安装孔轴线均指向铰接轴的中心，保证固定后的部件转动中心与铰接轴重合，不会出现偏心受力的情况。在实际选型应用时，若用于载荷较大的传动部位，可选用45号钢经调质处理加工，若用于载荷较小的调节、定位部位，也可选用铝合金材质经阳极氧化处理，在保证强度的同时降低零件重量。建模过程中需要注意各结构之间的位置公差要求，比如圆柱筒内孔轴线与底板安装面的平行度、弧形座各安装孔的位置度、铰接孔与弧形座的同轴度，这些公差直接影响零件装配后的实际使用性能，若公差超差，轻则导致装配困难，重则导致整个机构运动卡滞、零件过早失效。
