这款三缸径向蒸汽动力装置,核心采用120度周向均布的气缸排布逻辑,区别于传统直列、V型动力结构,径向布局能让三个气缸的做功推力同时汇聚到中心曲柄轴端,单周旋转周期内可完成三次做功冲程,扭矩输出的平顺性远优于同缸径直列单缸或双缸结构,在低转速工况下就能输出足够的扭转力矩,适配小型固定式动力输出场景,比如早年的小型车间辅机驱动、教学演示台架、小型船舶辅助动力单元这类对低速扭矩稳定性要求较高的使用场景。

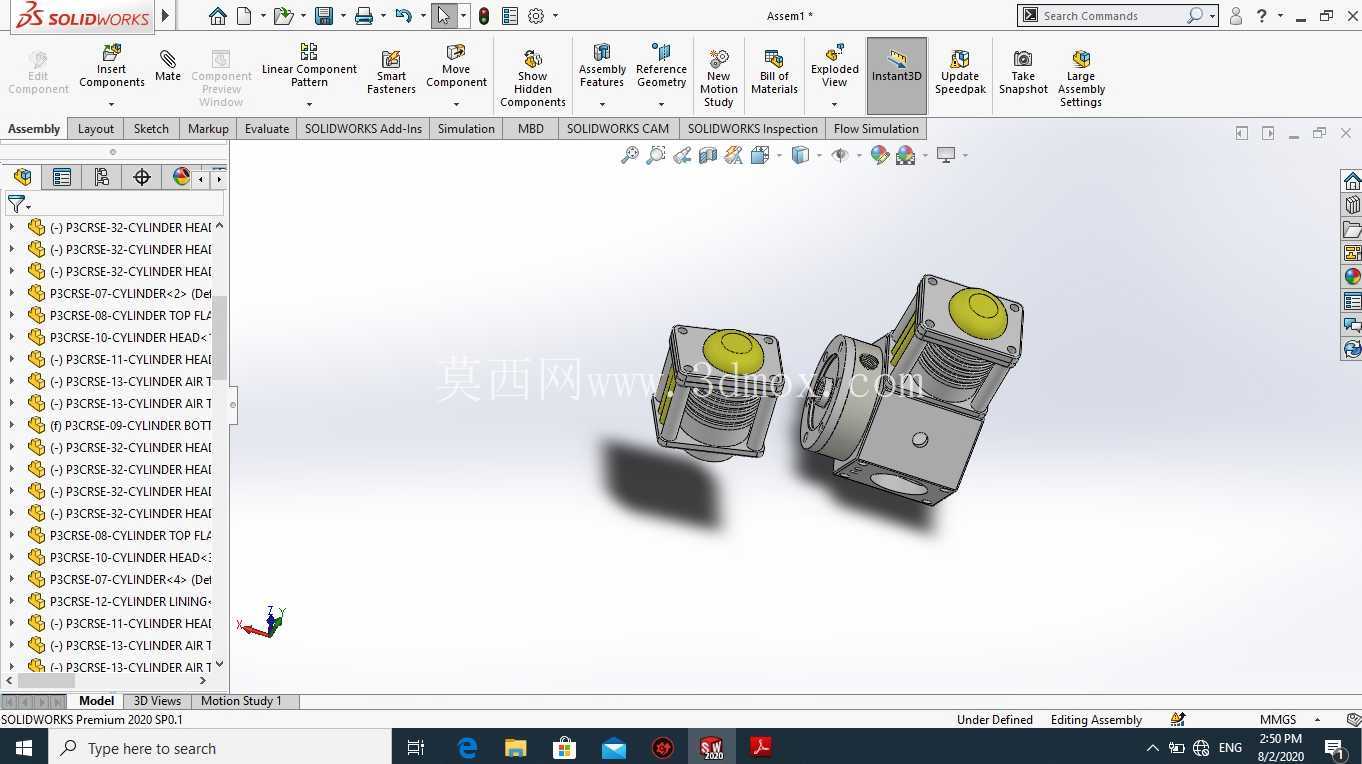

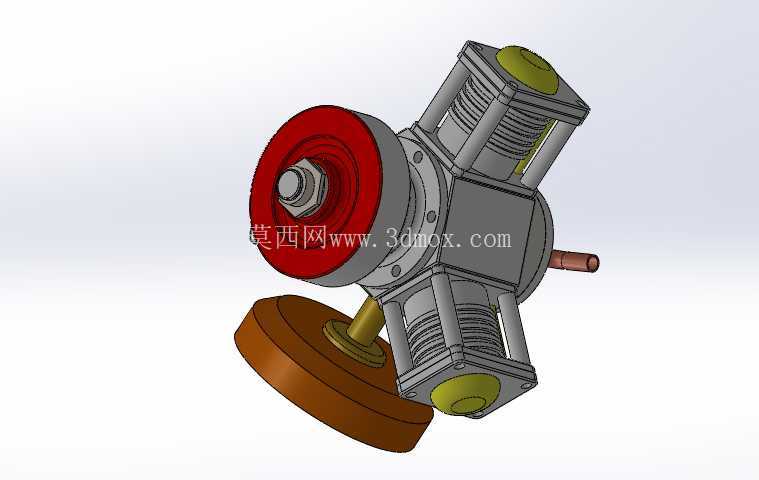

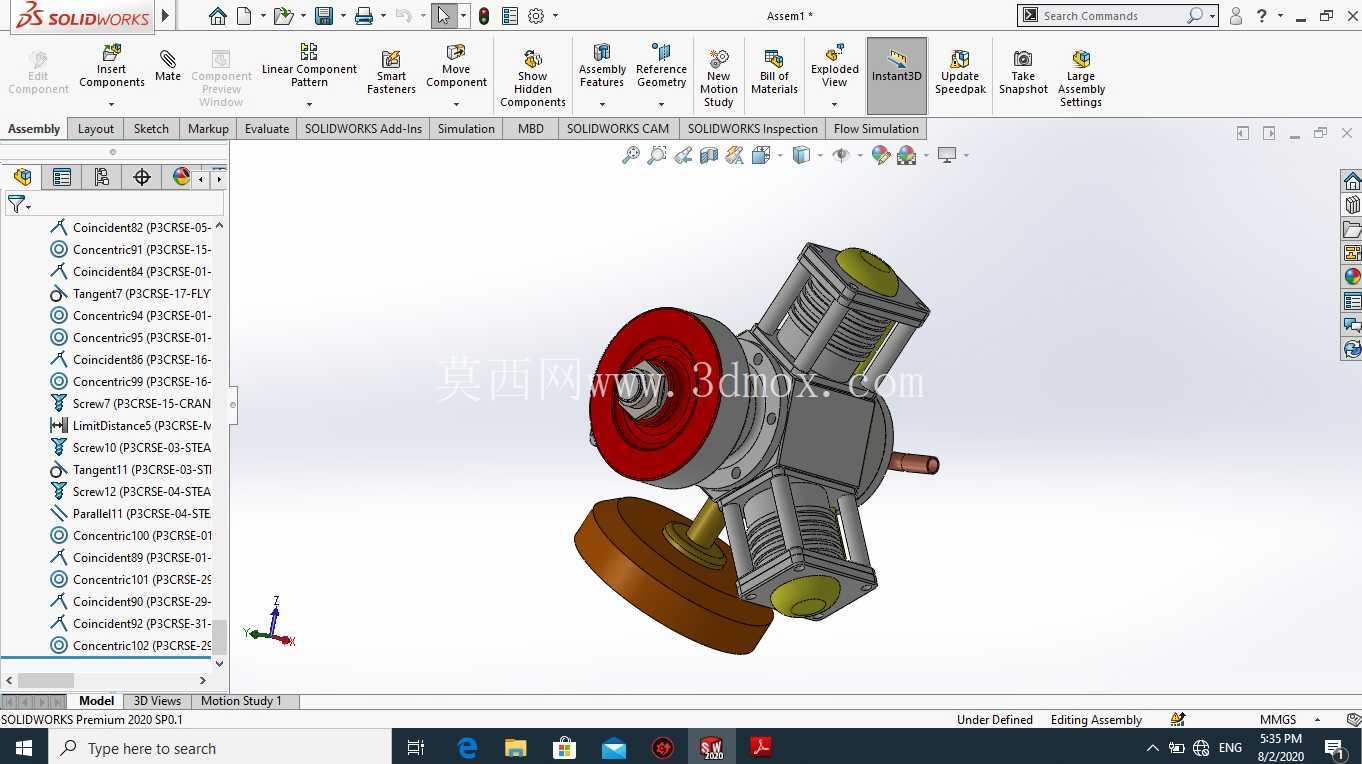

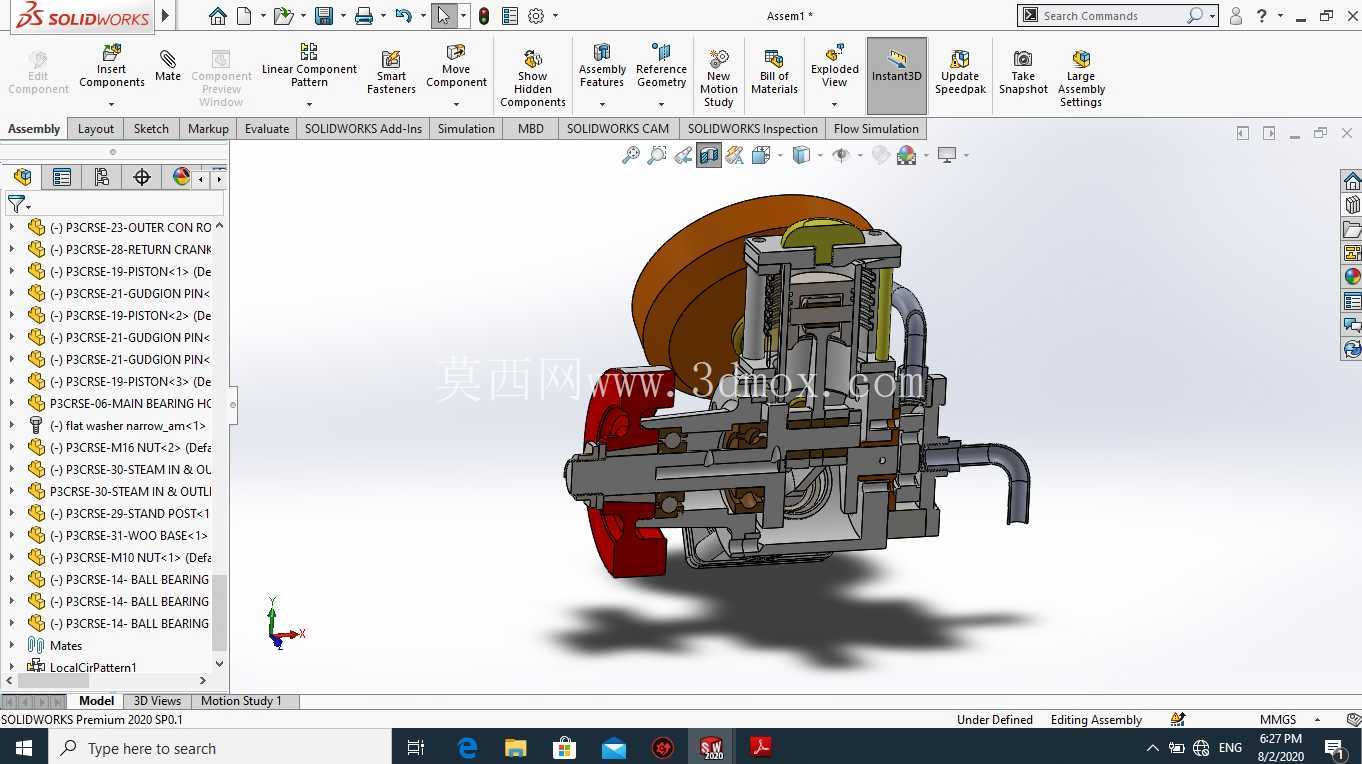

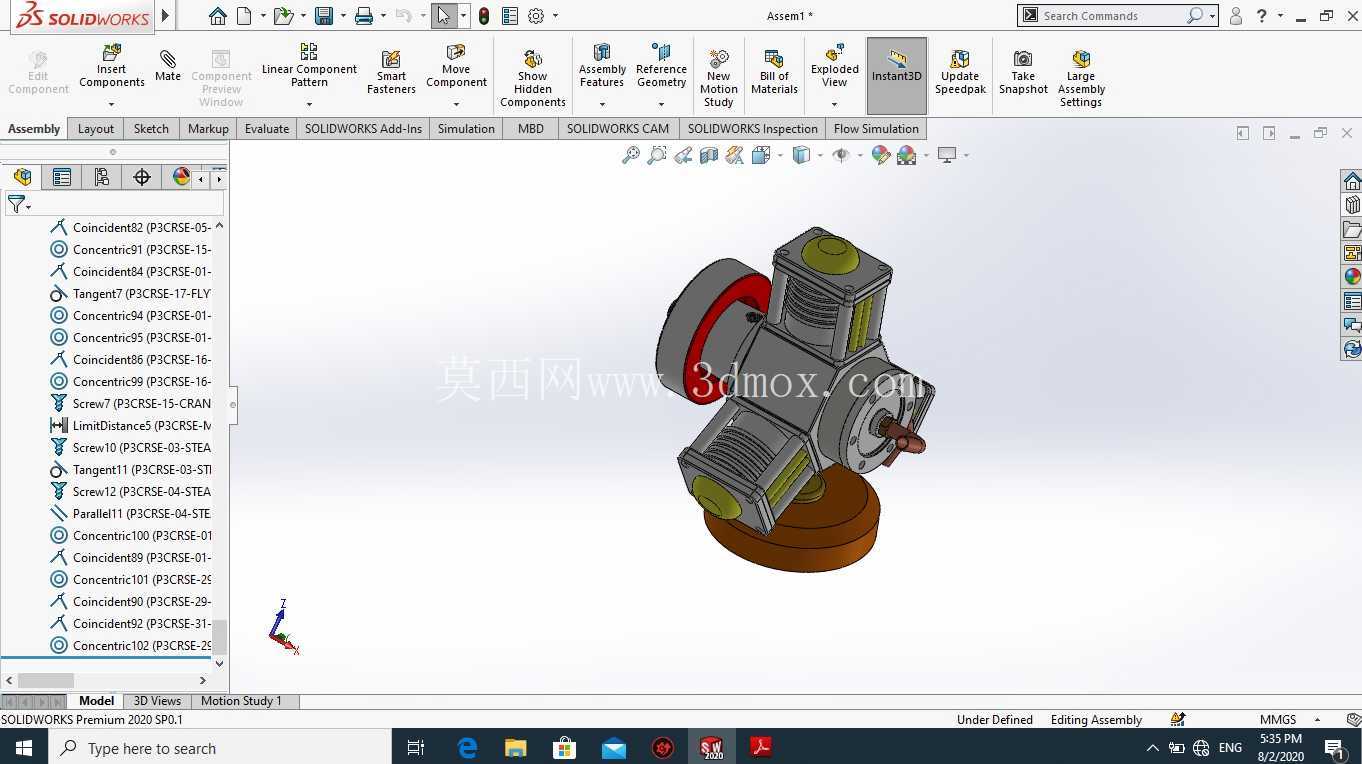

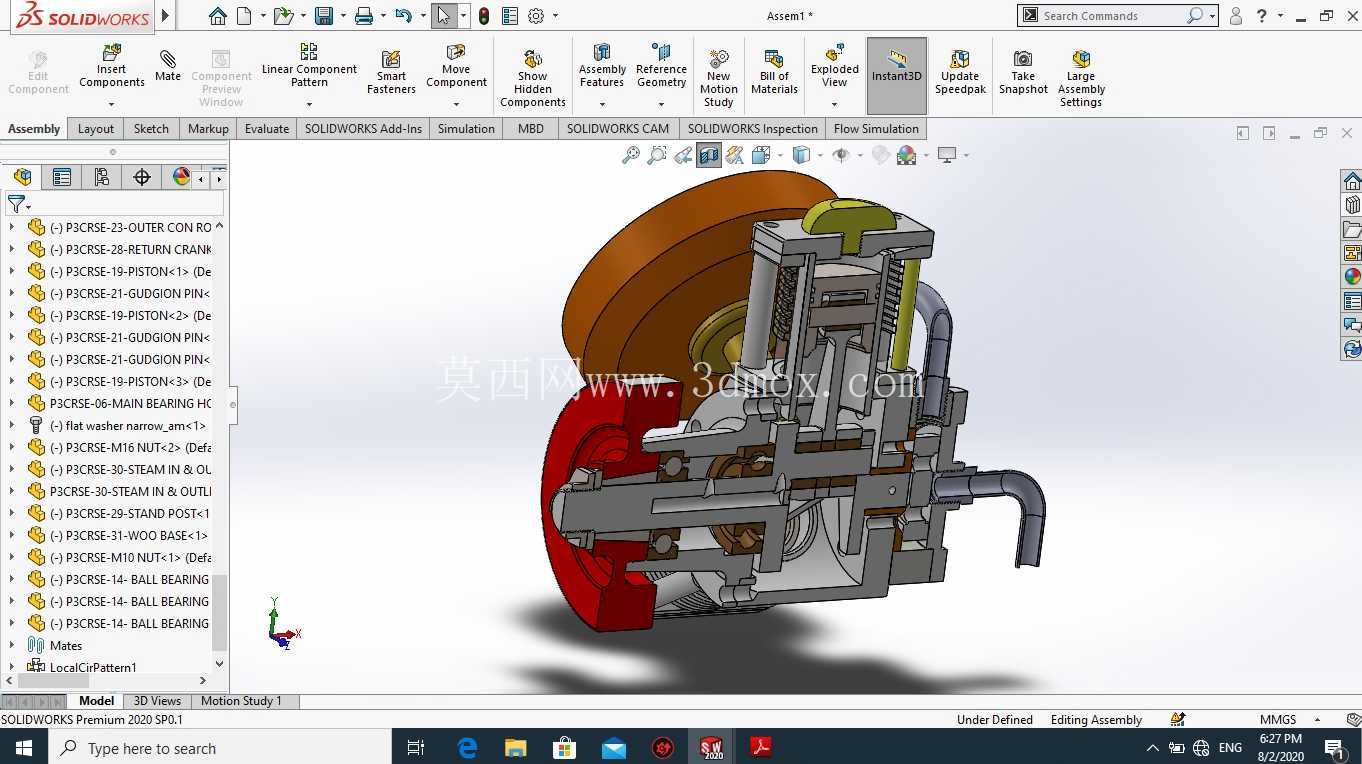

从结构设计逻辑来看,三个气缸共用中心的曲柄销,活塞通过连杆直接铰接在同一曲柄的偏心轴颈上,省去了多缸结构常见的多曲拐错角设计、分列式配气凸轮轴组件,整体零件数量比同功率直列三缸蒸汽动力减少近40%,加工装配的难度大幅降低,日常维护时不需要拆解复杂的配气正时机构,仅需定期检查活塞环密封状态、连杆铰接位的润滑情况即可。缸体部分采用方形截面的集成式中体设计,三个气缸的安装止口直接在中心中体上一体加工成型,不需要额外的缸体连接法兰,既保证了三个气缸轴线的同轴度、与中心曲柄轴的位置度公差,也减少了连接面的蒸汽泄漏风险,中体侧面预留的进汽接口可直接与外置的蒸汽分配阀连接,通过滑阀结构按做功顺序依次向三个气缸供给高压蒸汽,废汽则通过中体内部的集成排气通道统一引出,不需要在每个气缸单独布置排气管道,外围管路布局更简洁。
做功端的飞轮采用大直径轮缘结构,轮缘厚度大于轮辐厚度,将转动惯量集中在飞轮外缘,能更好地存储做功冲程的多余能量,抵消三个气缸切换做功时的扭矩波动,让输出轴的旋转更平稳,飞轮中心的锁紧螺母采用六角防松结构,可避免长期正反转切换时出现螺母松脱的问题。输出端的带轮采用棕色耐磨材质设计,轮缘为平带适配结构,可直接通过平带将动力传递给被驱动设备,带轮与曲柄轴之间采用平键连接,传递扭矩时不会出现轴孔相对滑动的问题。
安装边界方面,整体结构的径向最大尺寸由三个气缸的外轮廓决定,轴向尺寸仅包含中体厚度、飞轮厚度、输出带轮厚度三个部分,整体占用空间比同功率直列三缸结构缩小近30%,安装时可通过中体上预留的四个安装孔直接固定在支架或设备基座上,不需要额外设计复杂的安装托架。气缸的缸筒采用珩磨加工的内壁,表面粗糙度控制在合理范围,配合铸铁活塞环能保证蒸汽腔的密封性能,减少高压蒸汽的泄漏量,提升整体的能量转换效率。气缸端盖采用螺栓紧固结构,端盖上预留的散热鳍片能帮助缸体快速散掉蒸汽冷凝产生的多余热量,避免缸内积水导致液击问题,损坏活塞或连杆结构。
在实际使用场景中,这类径向三缸蒸汽动力不需要复杂的正时调整,只要稳定供给额定压力的饱和蒸汽,就能平稳输出旋转动力,对于教学场景来说,透明化的结构能让学习者直观理解径向发动机的做功原理、曲柄连杆机构的运动逻辑;对于小型动力场景来说,结构简单、维护方便、低速扭矩充足的特性,能适配很多不需要高转速、但对动力可靠性要求高的场景,比如小型蒸汽驱动的水泵、发电机辅机,或是复古动力展示装置的动力核心。设计过程中特意将三个气缸的轴线设置在同一垂直于曲柄轴的平面内,连杆的长度经过运动学仿真校核,活塞运行到上止点和下止点时不会出现卡滞,连杆摆动角度控制在合理范围内,减少活塞对缸壁的侧向压力,降低缸筒的偏磨风险,延长设备的整体使用寿命。配气接口的位置设置在中体侧面,与三个气缸的进汽口距离相等,能保证三个气缸的进汽压力一致,避免出现各缸做功不均匀的问题,减少运行时的振动。
