奥托兰根实验蒸汽机结构设计

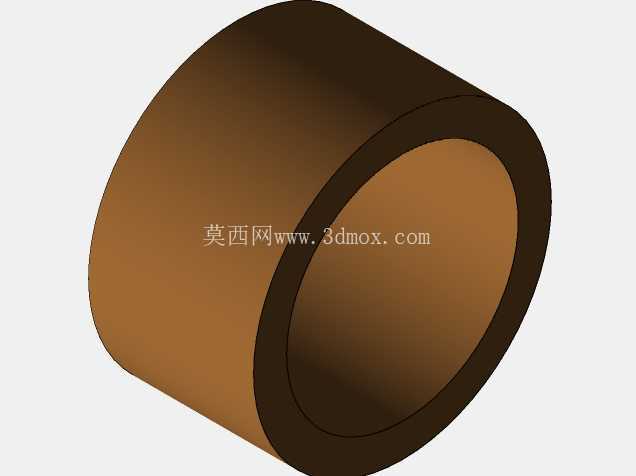

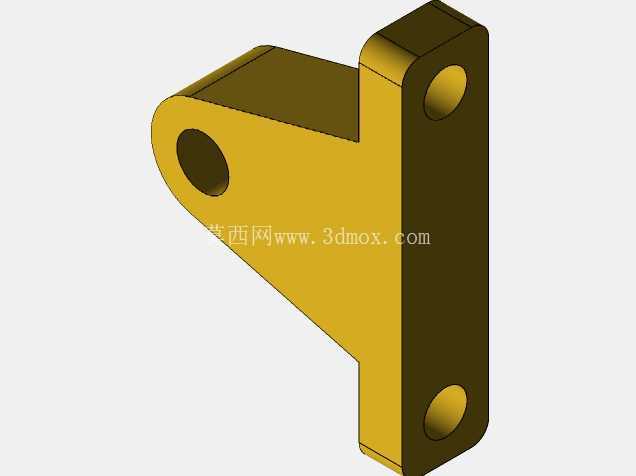

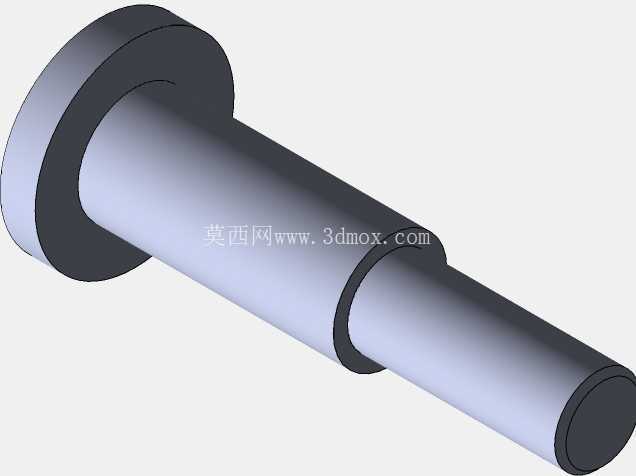

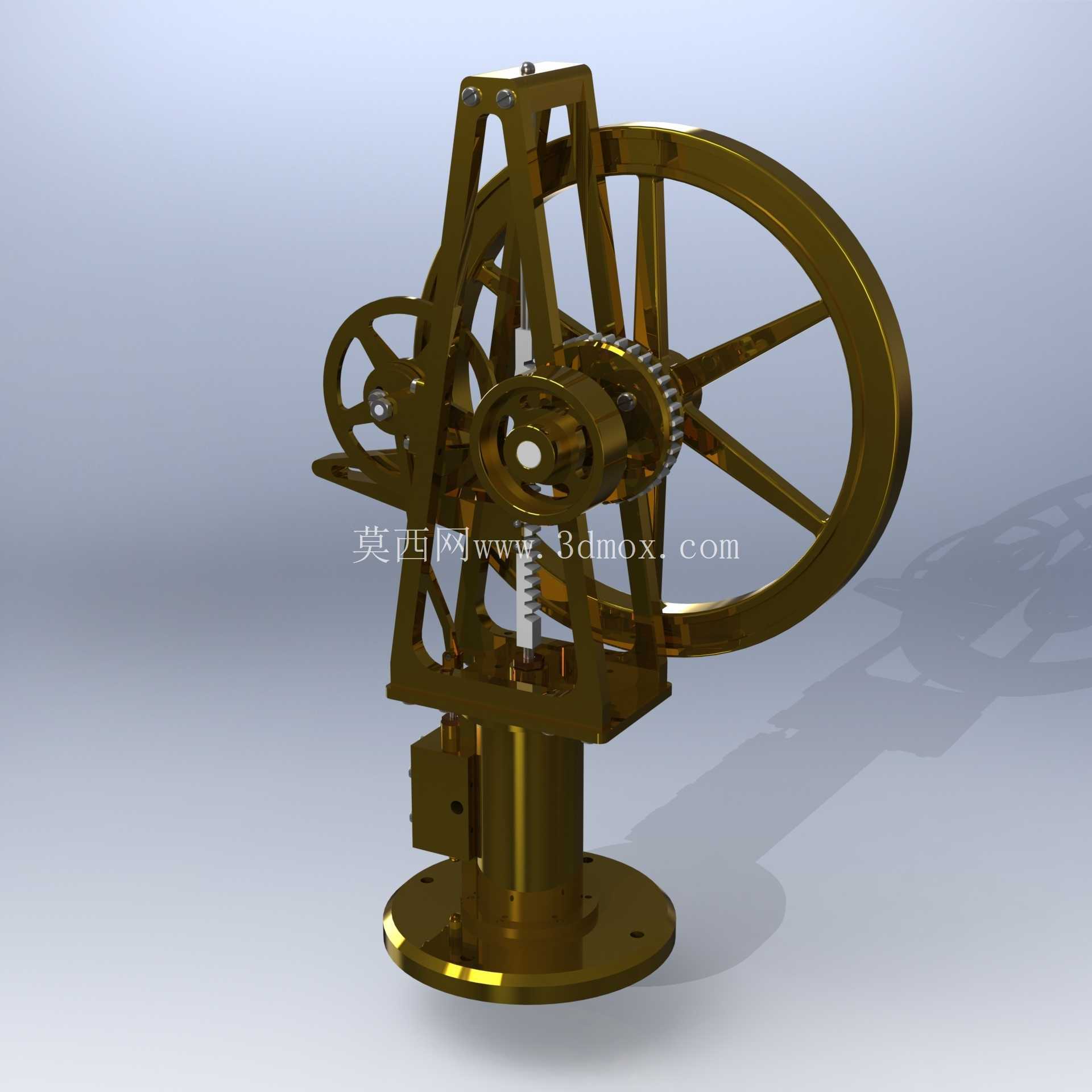

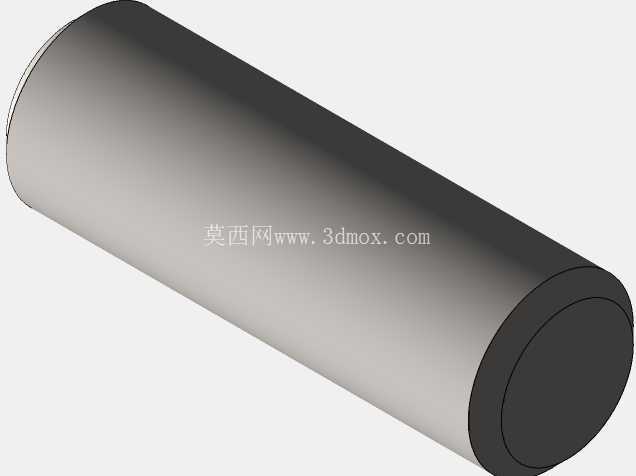

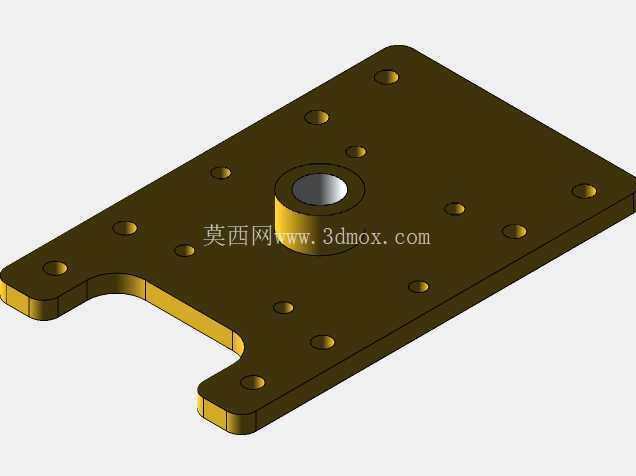

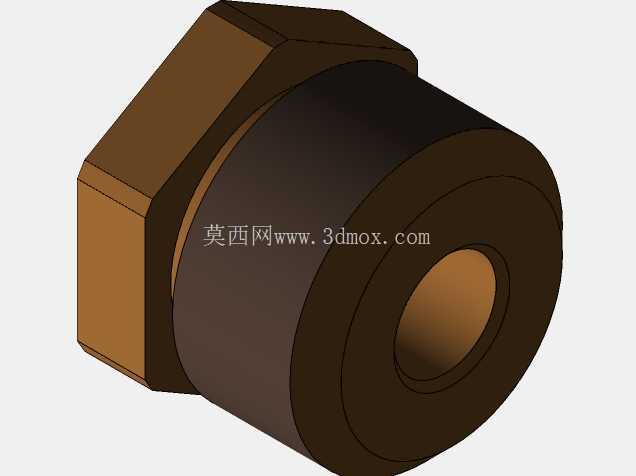

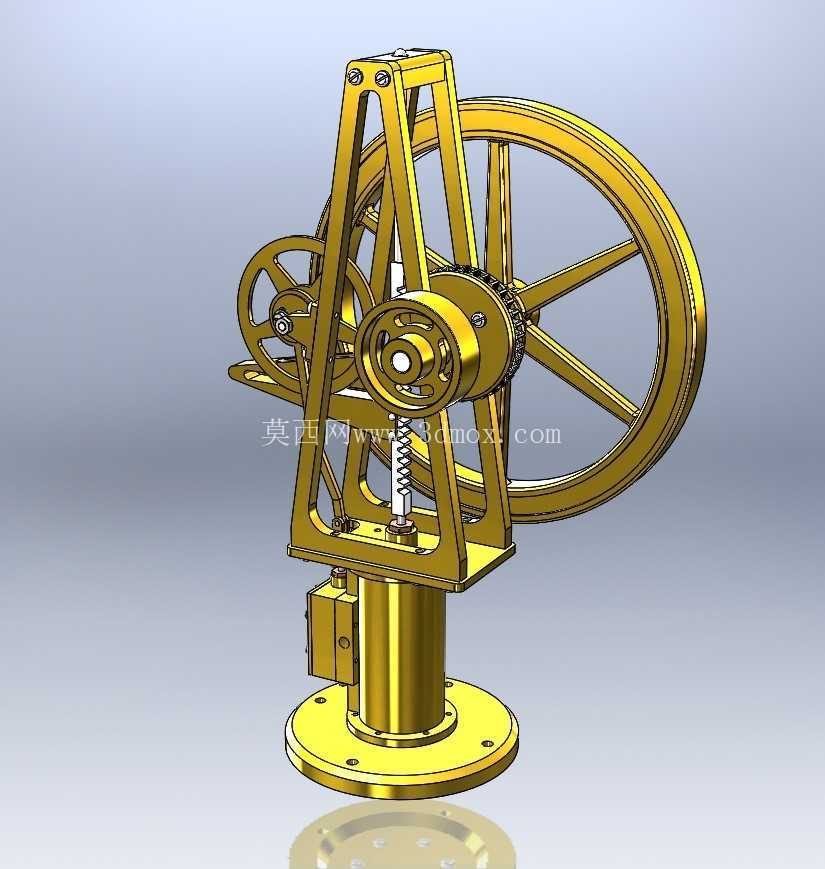

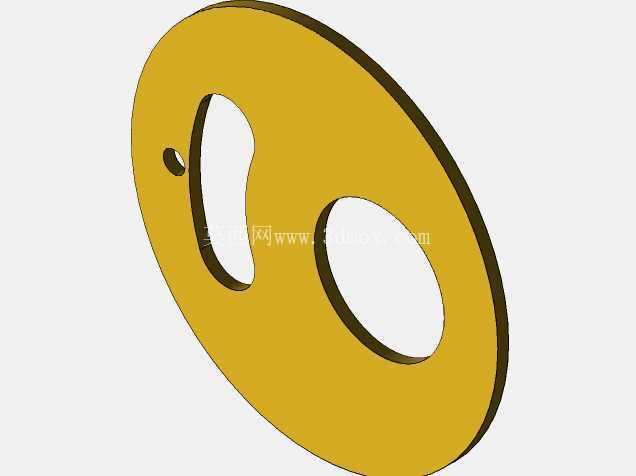

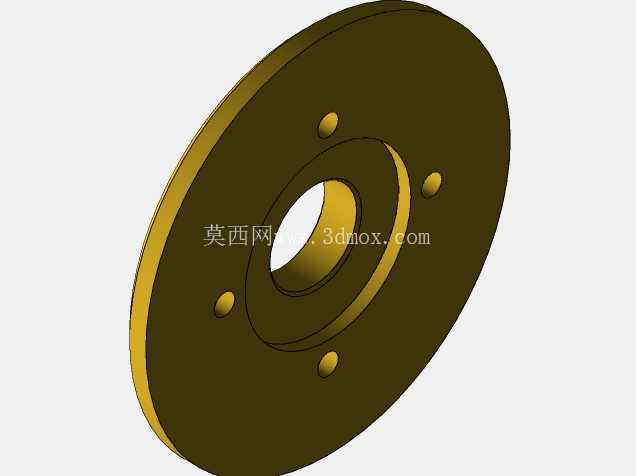

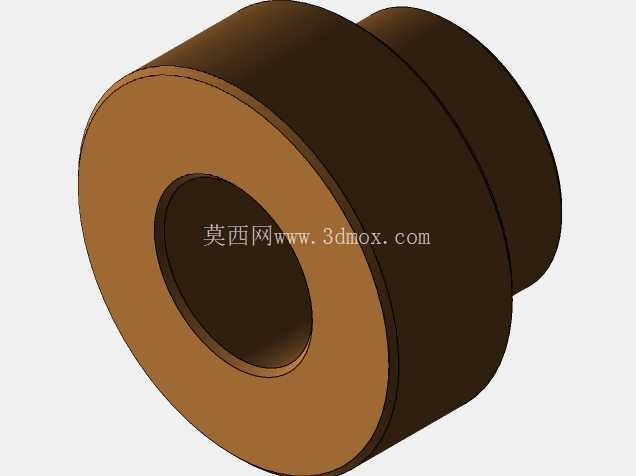

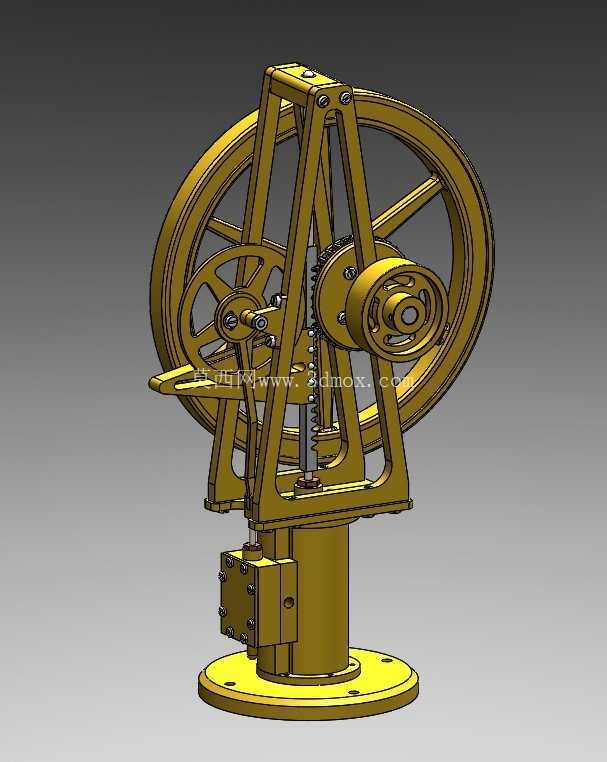

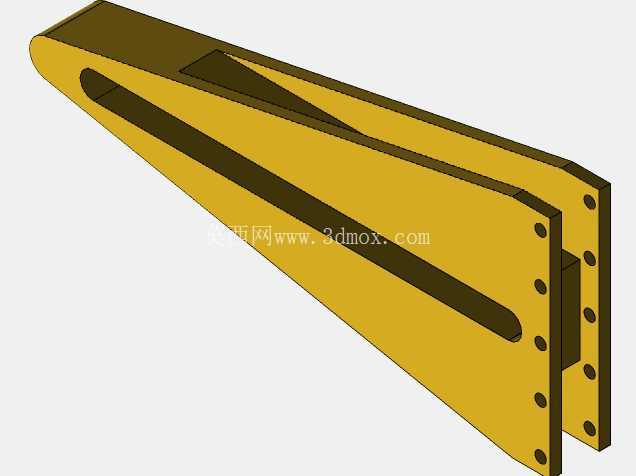

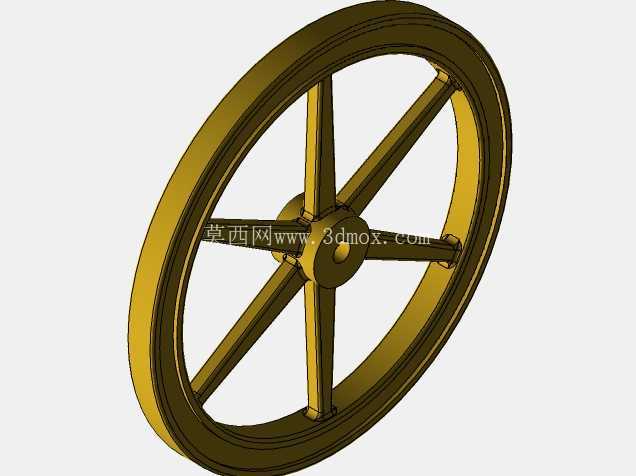

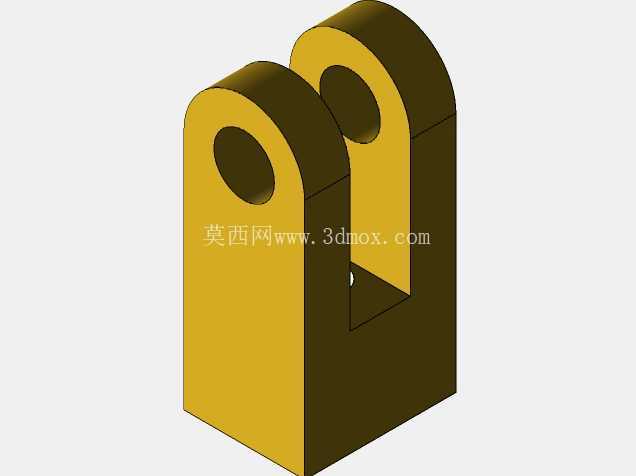

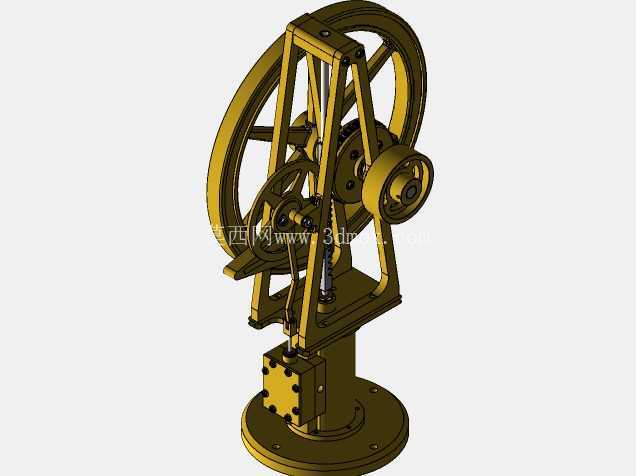

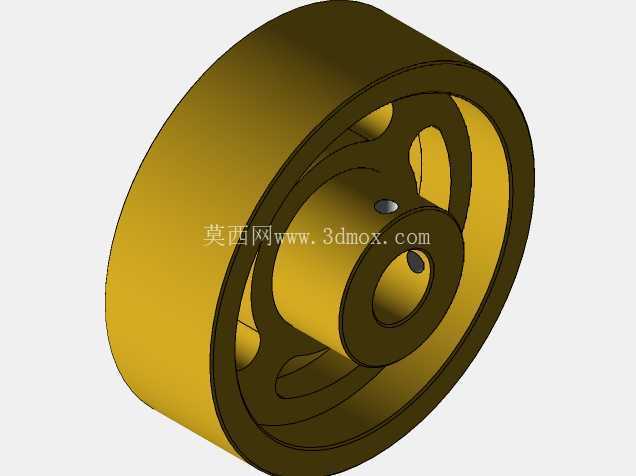

　　这套实验蒸汽机结构，核心参考无曲柄发动机的奥托-兰根原理做了适配性调整，主要面向动力原理教学验证、小型动力装置原型试制场景使用，可作为高校热能与动力工程专业的原理演示教具，也能为小型外燃动力设备的研发提供结构参考。从实际功能逻辑来看，这套结构的动力传递路径完全区别于常规曲柄连杆蒸汽机，飞轮的动力输入来自活塞向下冲程的齿条驱动，配套的单向离合器可以精准限制飞轮的动力传递方向，避免活塞回程阶段带动飞轮反转，保证动力输出的单向连续性，结构自带的调节机构可根据负载变化调整动力冲程的介入时机，对应蒸汽通路的开闭控制逻辑，和内燃机的燃料空气混合控制逻辑有共通的参考价值。

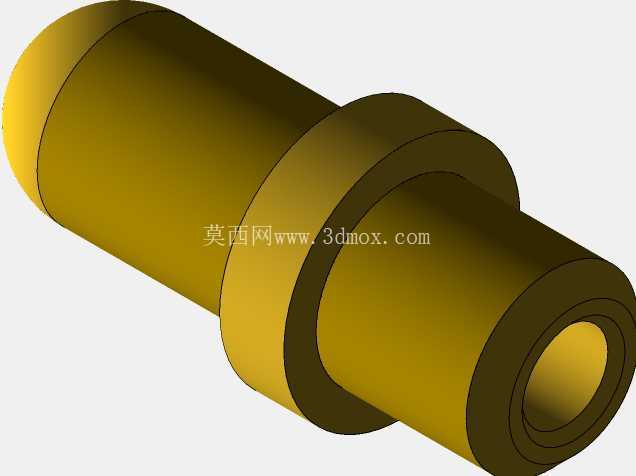

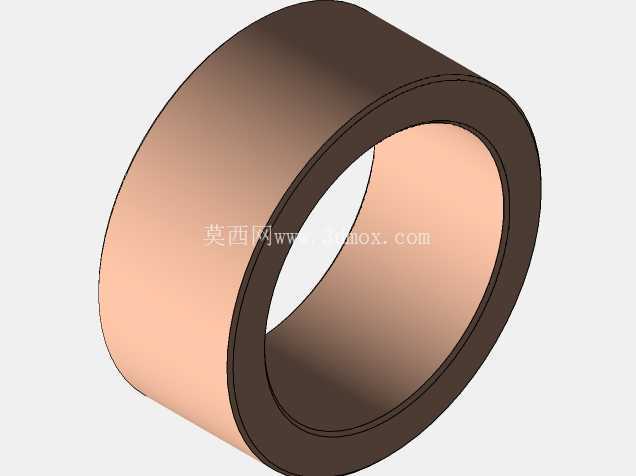

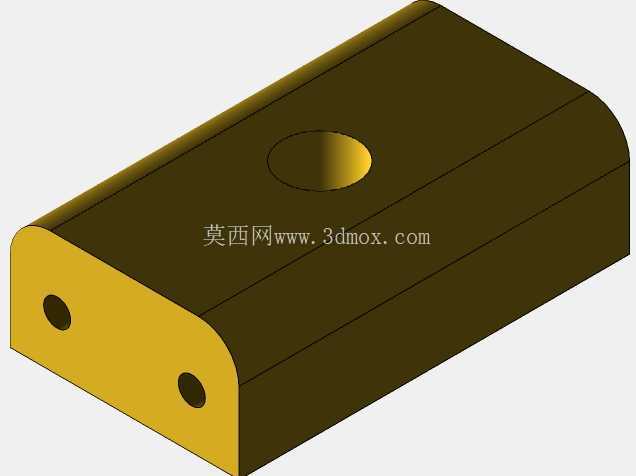

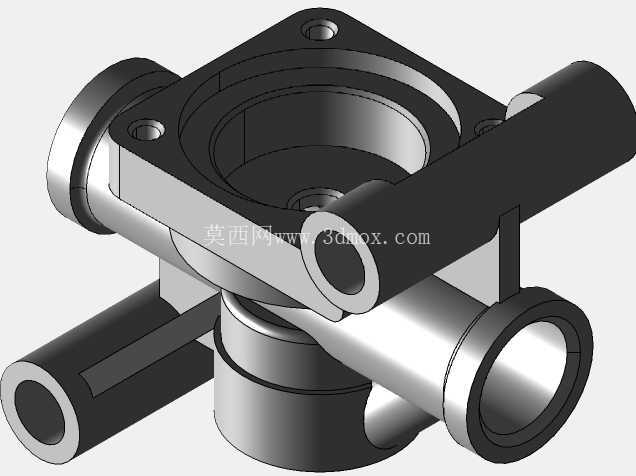

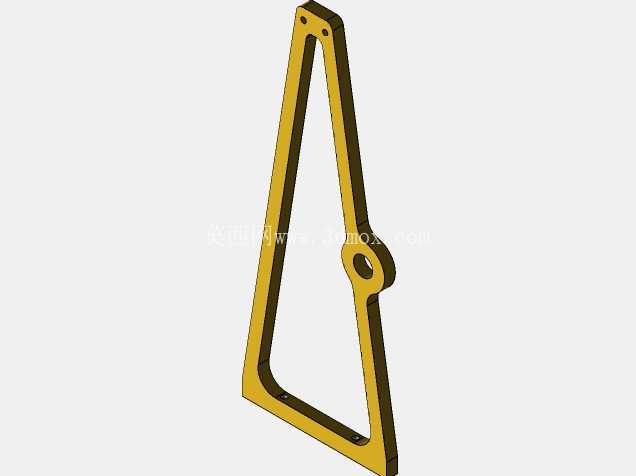

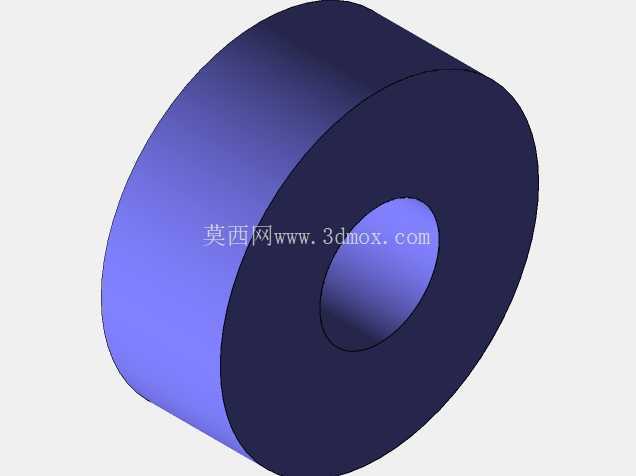

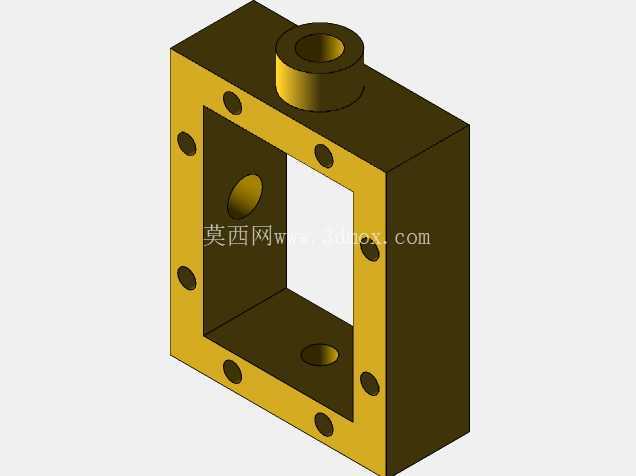

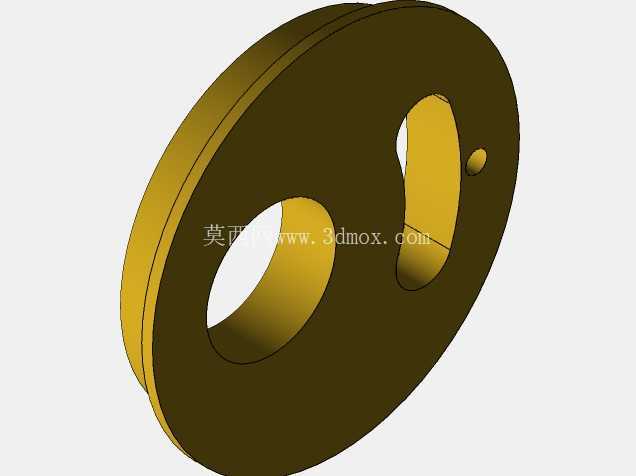

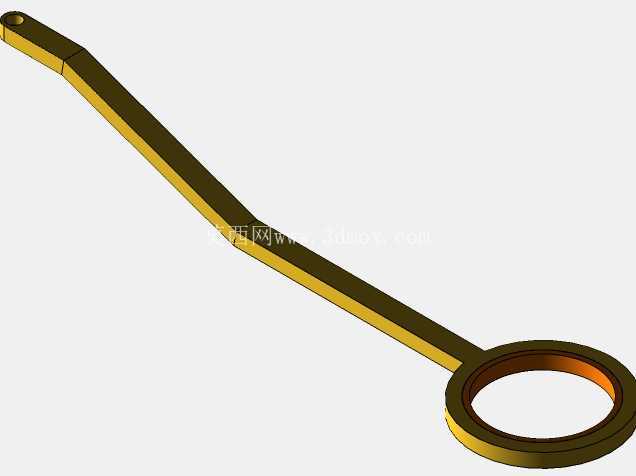

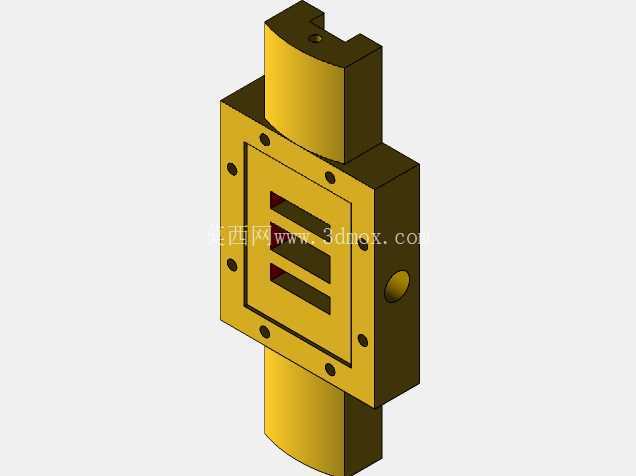

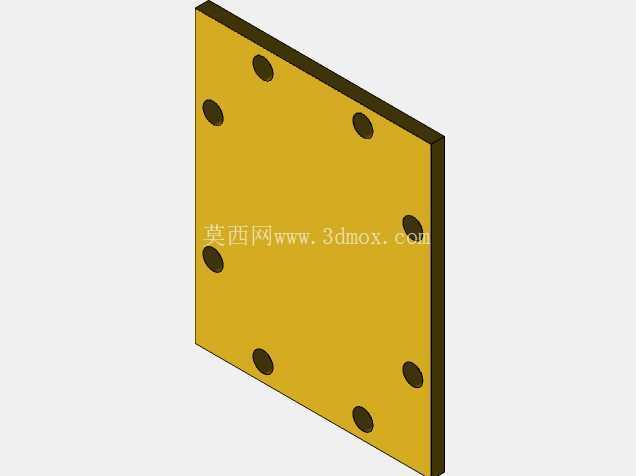

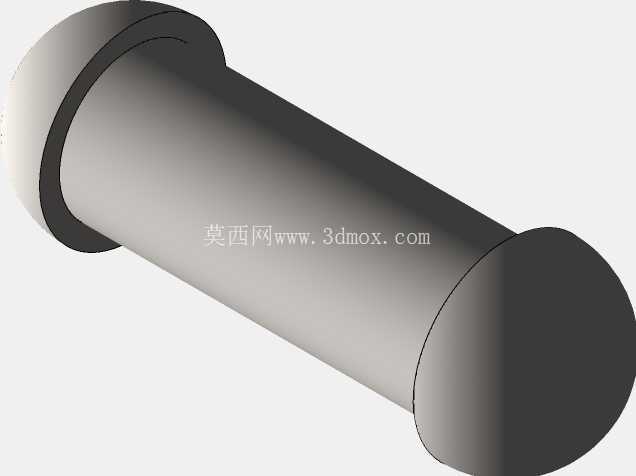

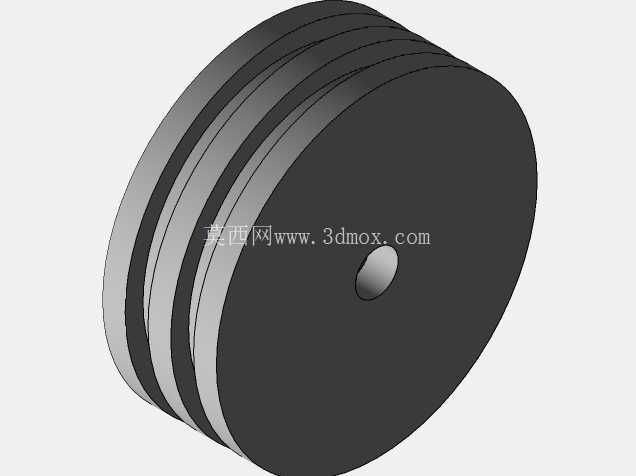

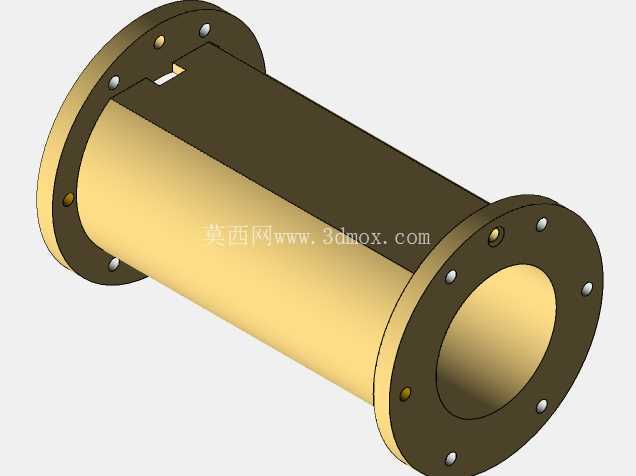

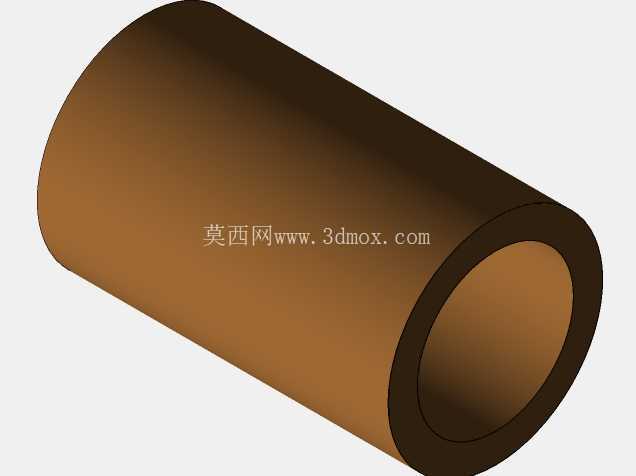

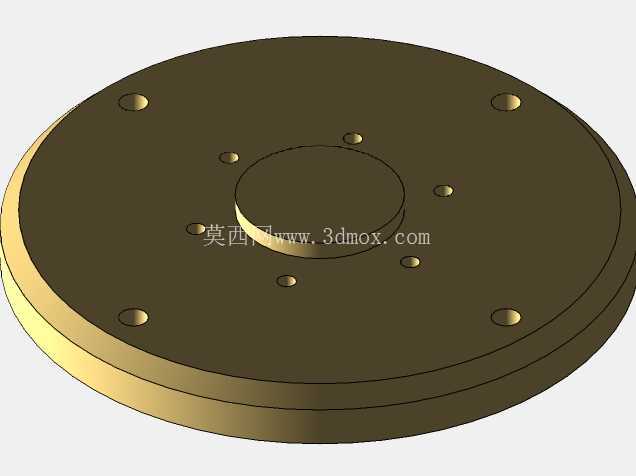

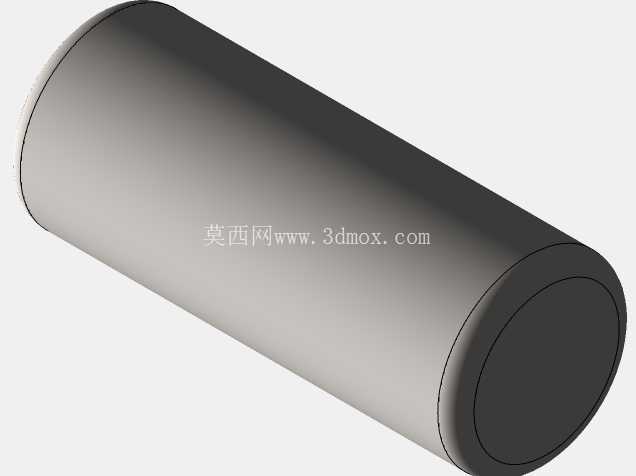

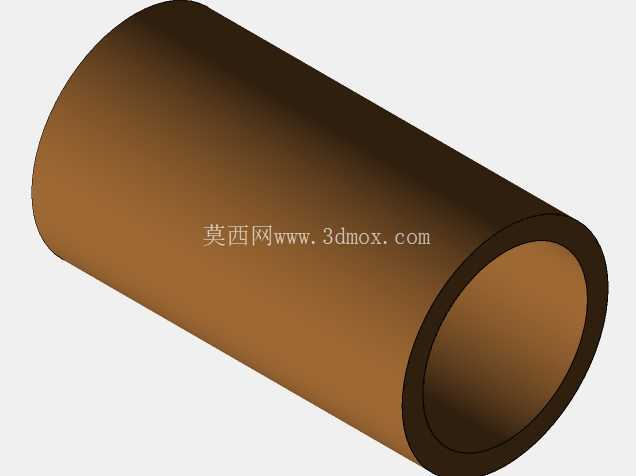

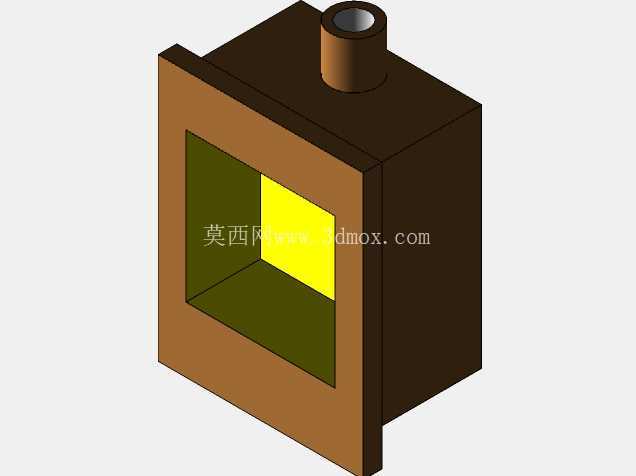

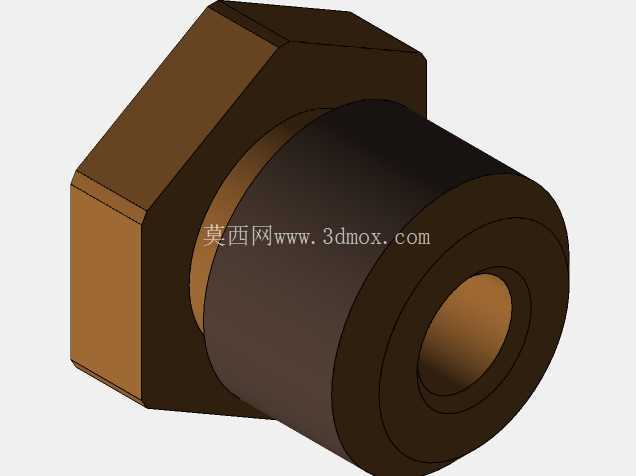

　　做结构设计的时候，首先要处理好多通路阀体的集成布局，模型上的多组外接管路接口分别对应蒸汽进气、废气排出、调节机构气路的连接需求，接口的同轴度公差需要控制在0.05mm以内，避免管路安装后出现密封面错位漏气的问题；顶部的方形安装法兰做了四个沉头安装孔，孔位的位置度公差要满足和配套安装基座的快速定位要求，法兰端面的平面度公差控制在0.02mm，保证安装后的密封性能。中间的缸体部分采用一体化的腔体设计，减少了分体装配带来的密封泄漏点，活塞和缸壁的配合间隙选H7/g6的间隙配合，既保证活塞往复运动的顺畅性，又能减少蒸汽泄漏带来的动力损失。

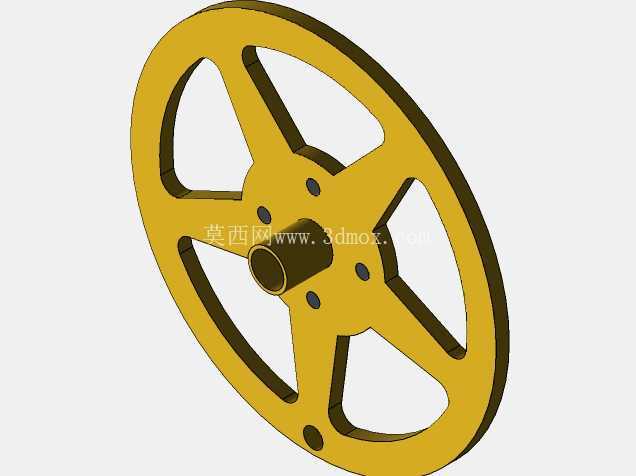

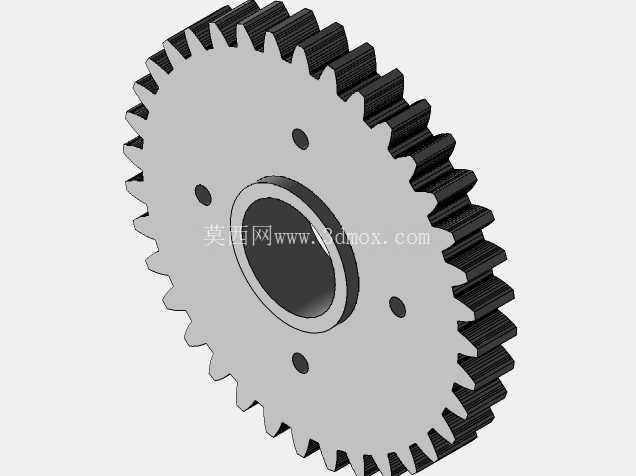

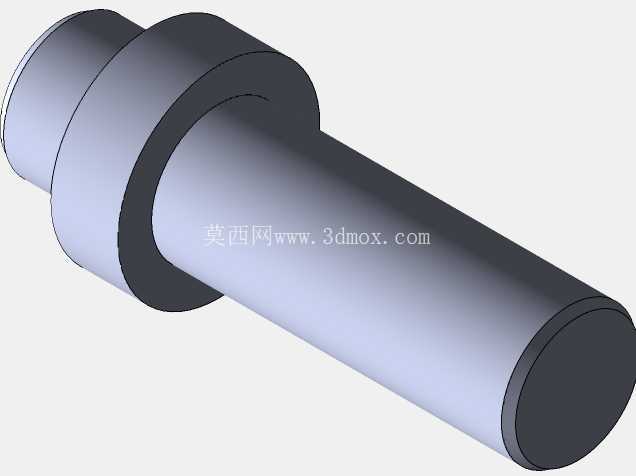

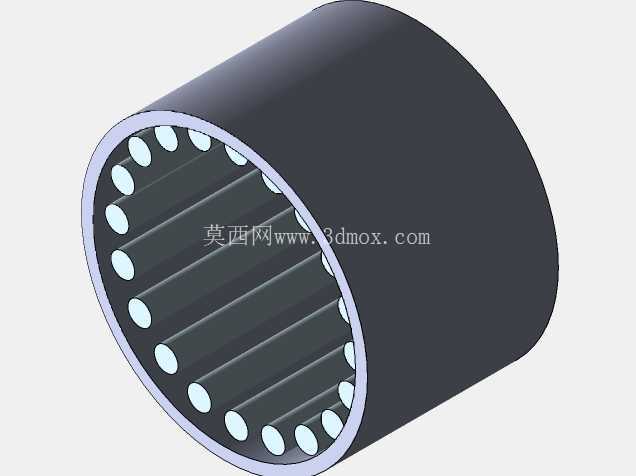

　　齿条和飞轮端齿轮的啮合侧隙控制在0.1-0.15mm，避免热态工作时零件膨胀出现卡滞，同时也能减少啮合冲击带来的零件磨损。单向离合器的安装位置设置在飞轮和齿轮的连接轴段，采用楔块式单向结构，保证动力只能从齿条齿轮端传递到飞轮，反向锁止的响应速度要匹配活塞冲程的运动频率，避免出现动力倒灌的问题。从安装边界来看，整个结构的外接接口全部采用径向布局，没有轴向的外凸管路，安装时只需要固定顶部法兰即可完成主体定位，外接管路可以从水平方向的四个接口分别接入，不需要额外预留轴向的操作空间，适合在紧凑的实验台架上布置。做三维建模的时候，要特别注意运动部件的干涉检查，活塞在上下冲程的全行程范围内，齿条和周边的管路、支撑结构要预留至少2mm的安全间隙，飞轮旋转时的外轮廓和阀体突出部分也要预留足够的间隙，避免运动过程中出现碰撞。这套结构的运动逻辑验证重点在飞轮的连续旋转稳定性，实际装配调试时，需要先调整调节机构的触发时机，保证活塞下行到指定位置时才会带动齿条啮合飞轮齿轮，上行阶段齿条和齿轮完全脱开，由单向离合器维持飞轮的连续转动，避免齿条回程时带动飞轮反转消耗动能。

　　和常规的曲柄连杆蒸汽机相比，这种无曲柄结构的零件数量更少，动力传递路径更短，适合做小型化的实验动力装置，不需要复杂的曲柄加工工艺，普通的机加工设备就能完成大部分零件的加工制作，对于教学场景来说，学生可以通过拆解装配这套结构，直观理解外燃机的动力传递逻辑、单向离合器的工作原理，以及调节机构对动力输出的控制作用。在做结构强度校核的时候，要重点关注齿条和齿轮的接触强度，以及飞轮安装轴的扭转强度，因为蒸汽做功瞬间的冲击力会直接通过齿条传递到齿轮副，需要保证零件在峰值冲击载荷下不会出现断齿或者轴变形的问题；缸体部分的壁厚要满足蒸汽工作压力下的强度要求，常规实验工况下0.3-0.5MPa的蒸汽压力，3mm的壁厚就可以满足使用需求，不需要额外做加强筋结构，避免增加不必要的重量。
