直列四缸四冲程内燃机结构设计方案

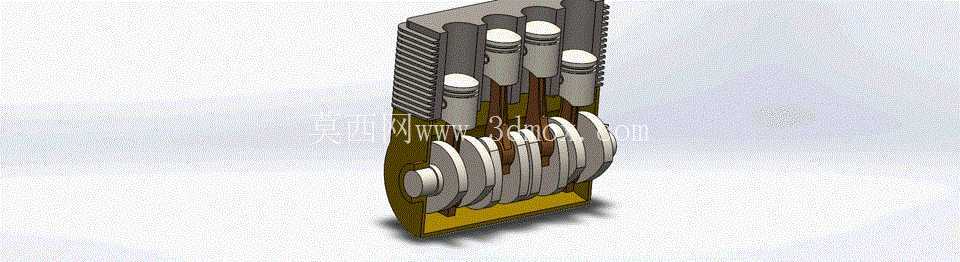

　　这套直列四缸四冲程动力装置的三维结构，覆盖了从进气压缩到做功排气全循环的所有核心运动构件，在乘用车动力配套、小型工程机械动力单元、固定式发电机组动力源场景中都有广泛的适配空间。日常做整机动力匹配时，首先要明确的是这类动力单元的安装边界：缸体顶面到曲轴回转中心的垂直距离、缸体两侧附件安装面的凸台位置、曲轴输出端的法兰连接尺寸，都直接决定了它能不能顺利嵌入整机的动力舱布局，不少新手做配套设计时容易忽略油底壳的最低离地间隙，导致整机装配后出现底部磕碰、润滑油回流不畅的问题，这套结构里特意把油底壳的轮廓、曲轴平衡块的回转包络都做了完整的干涉校验，平衡块旋转时不会和缸体下部加强筋、油底壳内壁产生运动干涉，这点在做高速动力单元设计时尤为关键，高转速下哪怕0.5mm的间隙预留不足，都可能引发运转异响甚至构件开裂。

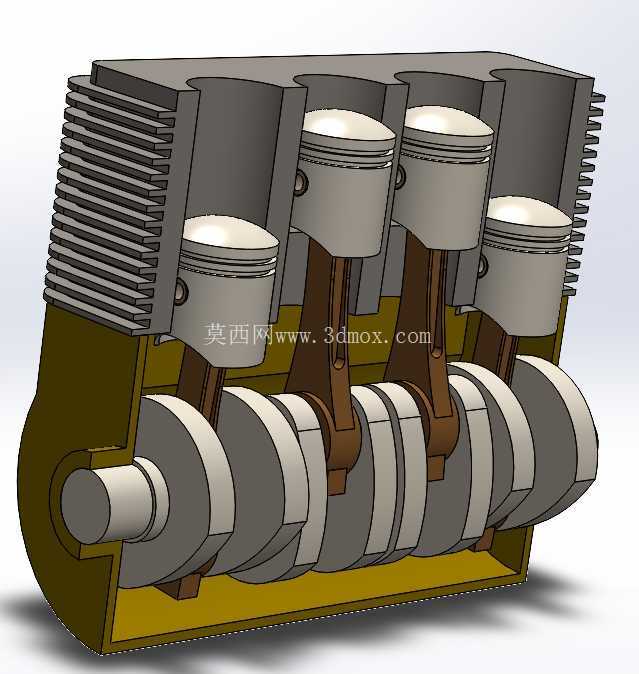

　　从功能实现逻辑来看，这套结构完整还原了四冲程循环的运动传递路径：活塞在气缸内做上下往复直线运动，通过活塞销把作用力传递给连杆，连杆再把往复运动转化为曲轴的旋转运动，曲轴末端的飞轮用来储存做功行程的能量，带动整套机构完成进气、压缩、排气三个辅助行程。设计时特意对活塞的裙部型线做了适配，考虑到热态下活塞的膨胀量差异，裙部预留了合理的配合间隙，避免冷态敲缸、热态拉缸的问题；活塞环的排布也按照常规动力单元的配置做了还原，两道气环负责密封气缸内的高压燃气，一道油环负责刮除缸壁上多余的润滑油，减少机油窜入燃烧室的概率。配气侧的挺柱、推杆结构也做了完整建模，挺柱底面和凸轮轴型面的接触位置、推杆上下端的球头配合间隙都按照常规工程取值做了预留，保证气门开闭正时和活塞运动位置精准匹配，不会出现气门碰撞活塞顶的正时故障。

　　做这类动力单元的结构设计时，首先要敲定的是缸心距参数，也就是相邻两个气缸中心线的距离，这个参数直接决定了整机的长度尺寸，缸心距过小会导致缸壁强度不足，水套空间不够引发散热不良，缸心距过大则会让整机过于笨重，不符合轻量化的设计要求；这套结构里的缸心距取值兼顾了缸体强度和整机紧凑性，缸体周围的散热鳍片排布也做了优化，对于风冷适配的场景，鳍片的间距、高度都经过考量，既保证足够的散热面积，又不会因为鳍片过密导致通风阻力过大，影响散热效率。曲轴的平衡块配置也做了针对性设计，四缸机的一阶往复惯性力本身可以通过缸序布置实现自平衡，但二阶惯性力和旋转惯性力需要通过平衡块的配重去抵消，这套结构里每个曲柄臂上都配置了对应重量的平衡块，把曲轴运转时的振动量控制在合理区间，减少动力传递过程中对配套机架的振动冲击。

　　在实际安装适配层面，这套结构预留了完整的附件安装接口：缸体侧面的机油泵安装位、前端面的水泵/发电机驱动轮安装位、后端面的离合器/变速箱连接法兰位，都按照通用配套尺寸做了还原，做整机配套时不需要再额外对安装接口做二次修改，可以直接对接常规的传动、冷却、润滑附件。另外连杆的大头采用了剖分式设计，连杆盖和杆身的定位方式、螺栓连接的位置都做了清晰的结构呈现，方便后续做拆解工艺、装配流程的设计验证；气缸盖的螺栓孔位置也和缸体上的螺纹孔一一对应，螺栓的拧紧顺序对应的孔位排布也符合工程上的对称拧紧要求，避免装配时缸盖受力不均导致气缸密封失效。不少初学者做这类动力结构建模时，容易忽略运动件之间的动态间隙，比如活塞在上止点时和气门的最小距离、连杆摆动时和缸筒下沿的间隙、曲轴转动时和连杆大头的避让空间，这套结构在建模阶段就已经完成了全行程的运动干涉检查，所有运动构件在整个工作循环内都不会出现碰撞干涉，对应的配合间隙也都符合机械设计的常规公差要求，可以直接作为教学演示、结构改型、动力匹配的基础结构参考，也能帮助刚接触内燃机结构的设计人员快速理解四冲程动力的运动传递逻辑和各构件的功能定位。
