自动追踪式篮球投篮训练装置结构设计

　　这套投篮训练装置的核心应用场景覆盖室内篮球馆、校园训练场地、商业运动体验空间，可替代传统人工捡球传球环节，解决单人训练时捡球耗时、传球节奏不稳定的痛点，适配不同身高、不同训练阶段的篮球爱好者日常投篮练习使用。整套设备采用落地式安装结构，底部为带配重的三脚支撑底座，底座直径控制在450mm范围内，安装时仅需平整硬质地面即可放置，无需额外打膨胀螺栓固定，整体设备高度在1800mm至2100mm区间可调，适配不同篮筐高度的训练场地，设备总投影占地不超过0.6平方米，不会占用过多训练场地空间，场地边角即可完成布设。

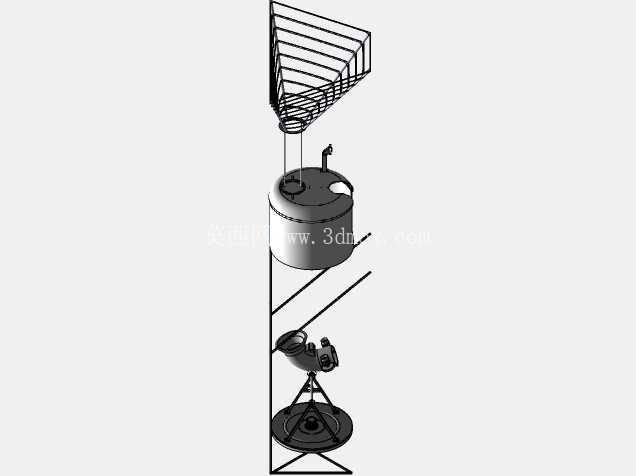

　　设备的功能实现分为三个核心模块，最下方的集球导向机构采用倾斜式导槽设计，投出的篮球落地后可顺着导槽滑入中部的弹射发球机构，导槽边缘做了圆弧翻边处理，避免篮球卡滞同时减少球体表面磨损；中部弹射机构内置角度调节与力度调节结构，可根据训练者的站位距离，调整出球的初速度与抛射角度，出球速度覆盖3m/s至8m/s区间，可模拟胸前传球、击地传球、高吊传球等不同传球轨迹，满足定点投篮、移动接球投篮等不同训练科目的需求；最上方的锥形集球篮架正对篮筐下方，未投进的篮球会直接落入锥形网兜内，顺着垂直导杆滑入下方的集球导槽，无需人工捡拾落点分散的篮球。

　　设计过程中优先考虑了结构的可靠性与使用安全性，所有外露的运动部件均做了圆角包边处理，弹射机构的动力传递采用摩擦轮结构，相比弹簧弹射结构运行噪音更低，出球力度更线性，不会出现突然的大力弹射造成训练者受伤的情况；垂直导杆采用薄壁空心钢管材质，在保证结构刚度的同时降低整体设备重量，方便单人完成设备的移动与转场；锥形网兜采用高密度尼龙编织材质，抗冲击耐磨损，长期被篮球砸击也不会出现开线破损的问题。结构组装逻辑采用模块化设计，底座、导杆、弹射机构、集球篮四个模块均可快速拆分，拆分后单个部件重量不超过15kg，方便运输与收纳，设备的调节旋钮均设置在人手站立可及的高度位置，训练过程中无需弯腰或登高即可完成出球力度、角度的参数调整。

　　设备的追踪功能通过底座内置的旋转支撑结构实现，可在水平方向120度范围内转动，配合弹射机构的俯仰角度调节，可覆盖三分线内大部分训练站位区域，训练者在不同位置移动时，设备可调整出球方向将球精准传到训练者身前合适位置，还原真实对抗中的接球节奏。在结构细节处理上，所有与篮球接触的部件表面均做了哑光磨砂处理，避免光滑表面沾附灰尘后造成篮球打滑，导槽内部的倾斜角度经过反复验证，设置为15度倾角，既可以保证篮球靠重力顺利滑入弹射机构，又不会因为坡度过大造成篮球滚动速度过快卡入机构缝隙。整套设备的结构没有复杂的定制加工件，大部分零部件采用标准型材与通用标准件，生产加工难度低，后期维护更换配件也十分方便，适合批量生产投入各类运动训练场景使用。
