空气颗粒物采样进气头结构设计

　　该采样进气头主要面向环境空气颗粒物连续自动监测系统配套使用，安装在监测设备最顶端的进气位置，作为外界空气进入监测分析单元的第一道物理接口，直接决定了采样气流的稳定性与颗粒物粒径切割的前置条件。从实际工况来看，这类进气头需要长期暴露在户外露天环境，顶部的伞形挡雨盖是核心防护结构，其直径大于下方筒体的最大外径，倾斜角度经过流场验证，能够在降雨天气快速导走落在盖面的雨水，避免液态水顺着筒体流入下方切割器或者分析管路，同时不会对正常水平方向进入采样口的气流造成明显扰动，保证采样气流按照设计流速垂直向下进入筒体内部。

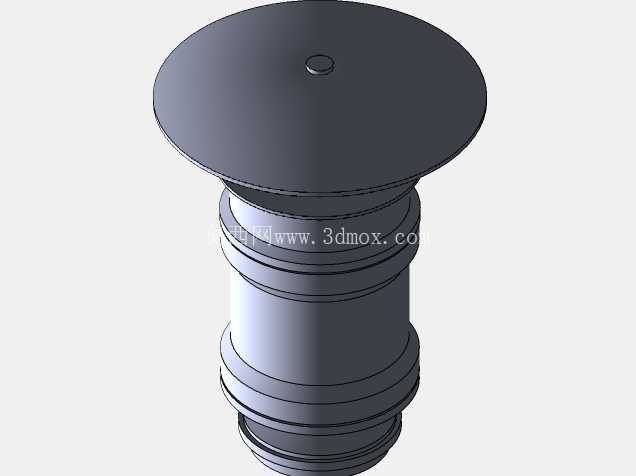

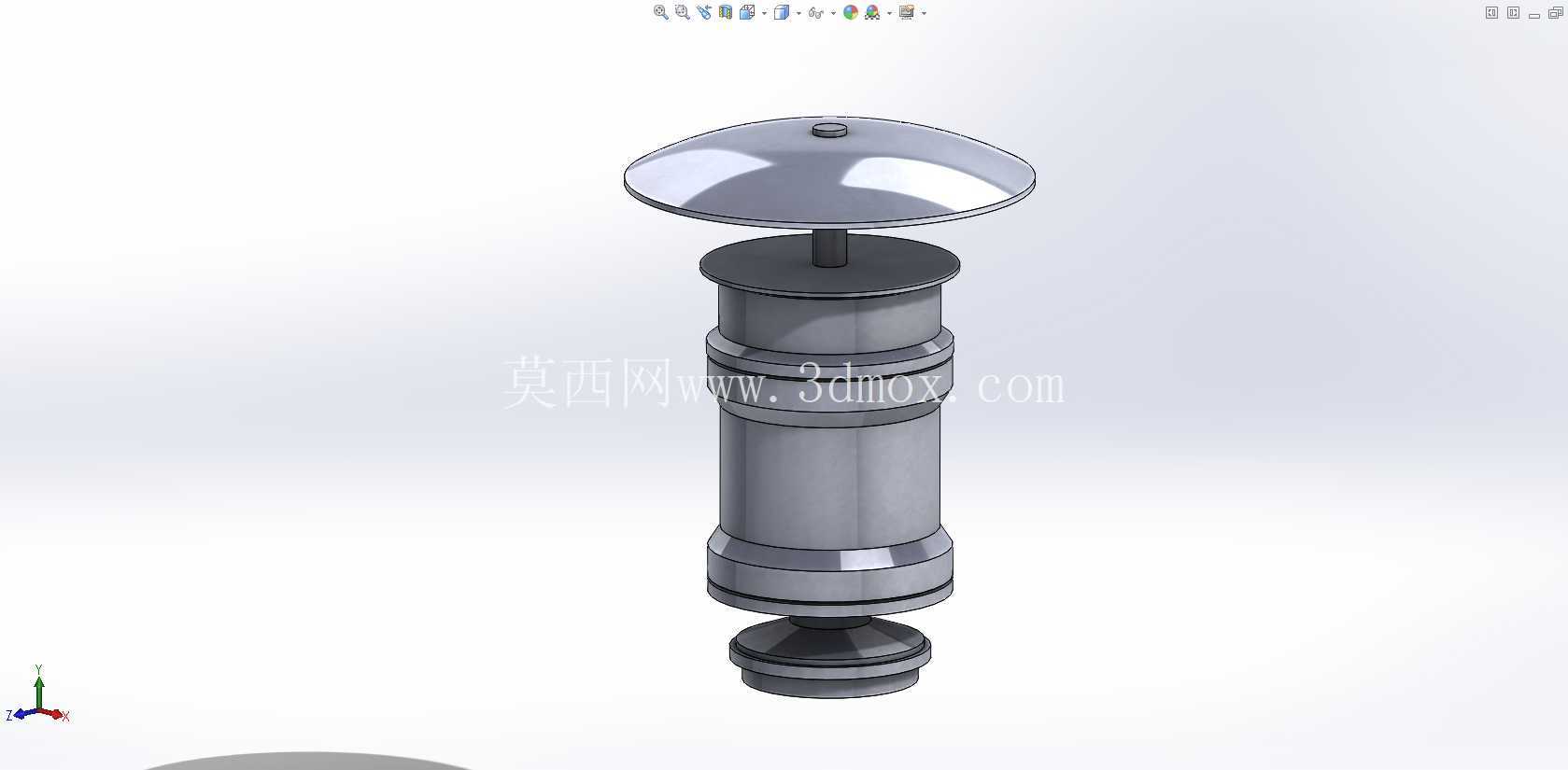

　　筒体部分采用分段式同轴圆柱结构，不同直径的台阶段分别对应不同的功能模块安装位，最上端的细杆是挡雨盖的固定支撑，采用过盈配合加周向定位的方式与挡雨盖中心的安装座连接，保证大风天气下挡雨盖不会出现偏转或者脱落。中间的大直径筒体段是气流缓冲腔，外界携带颗粒物的空气从挡雨盖下方的环形间隙进入后，会在这个腔体内完成初步的气流匀整，消除局部紊流对采样流速的影响，让气流以稳定的层流状态向下流动，避免因为气流涡旋导致大粒径颗粒物意外沉降或者小粒径颗粒物被反弹，保证进入后续切割单元的颗粒物粒径分布与实际环境空气中的分布一致。

　　下方的逐级缩径结构是与后续采样管路、粒径切割器对接的安装段，每一级台阶的直径公差都控制在较小范围内，安装时可以直接插入对应规格的标准采样管，配合密封圈实现端面密封，不需要额外的转接件就能适配多数常规环境监测站的采样立管尺寸，底部的最小直径段是插入式定位端，长度经过匹配设计，插入后能够保证整个采样头的安装垂直度，避免因为倾斜导致采样口的进气方向出现偏差，影响采样代表性。

　　从设计思路上看，整个结构没有多余的外露连接件，所有拼接位置都采用同轴止口定位，外表面没有突出的棱角或者凹槽，一方面可以减少户外使用时的积灰，避免长期使用后积灰落入采样口造成样品污染，另一方面光滑的圆柱面可以降低风阻，减少横风在采样头周围形成的绕流涡旋，保证在不同风速风向条件下，采样口的进气流量都能稳定维持在设计区间内。材质选择上整体采用抗紫外线的金属材质，表面做硬质氧化处理，能够耐受户外高低温变化、紫外线照射以及酸雨腐蚀，长期使用不会出现锈蚀或者表层脱落，避免自身产生的碎屑进入采样气流干扰监测结果。

　　安装边界方面，该采样头整体为垂直安装结构，仅需要在采样立管顶端预留对应直径的插接深度即可完成固定，不需要额外的安装支架或者侧面固定件，安装后顶部挡雨盖的最高点距离立管顶端的高度符合环境空气颗粒物采样器的安装规范要求，周围不需要预留过大的维护空间，日常仅需要定期擦拭挡雨盖表面的积尘即可，不需要拆解维护。在实际应用场景中，这类采样头既可以配套城市环境空气质量自动监测站的PM10、PM2.5、PM1等多粒径同步监测设备使用，也可以用于科研项目中临时布设的颗粒物采样点位，适配不同流量的采样泵工况，其内部流道的设计能够保证在16.7L/min的标准采样流量下，气流在各段的流速符合切割器的前置要求，不会因为进气头的流道设计改变颗粒物的运动轨迹，保证后续粒径切割的准确性。

　　结构细节上，挡雨盖的中心凸起是固定螺丝的防护帽，既可以避免螺丝长期暴露在户外出现锈蚀，也可以消除顶部的凸起结构对气流的扰动，让流过挡雨盖顶部的气流能够平滑向四周分流，不会在盖面下方形成负压区导致采样流量出现波动。筒体各段之间的连接采用无缝焊接工艺，焊接后做表面打磨抛光处理，保证内壁光滑无台阶，不会出现颗粒物在内壁附着堆积的情况，减少采样过程中的颗粒物损失，保证采集到的样品能够真实反映环境空气中的颗粒物浓度水平。
