多凸耳法兰式机械连接基座结构设计

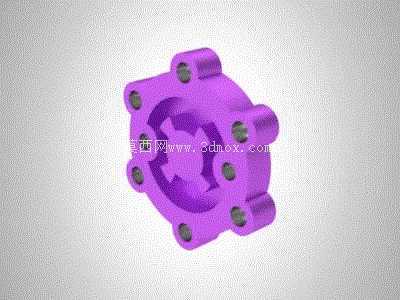

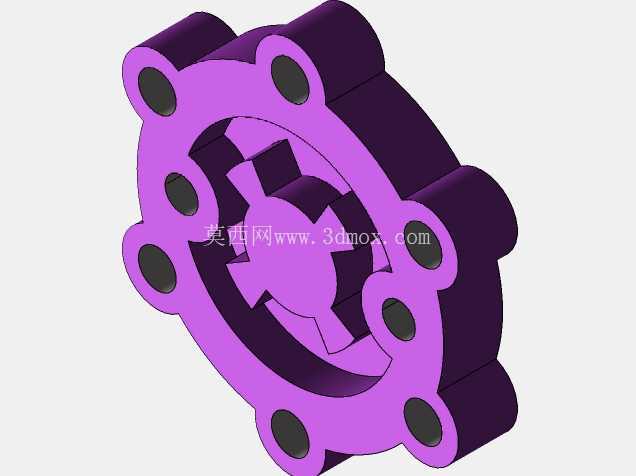

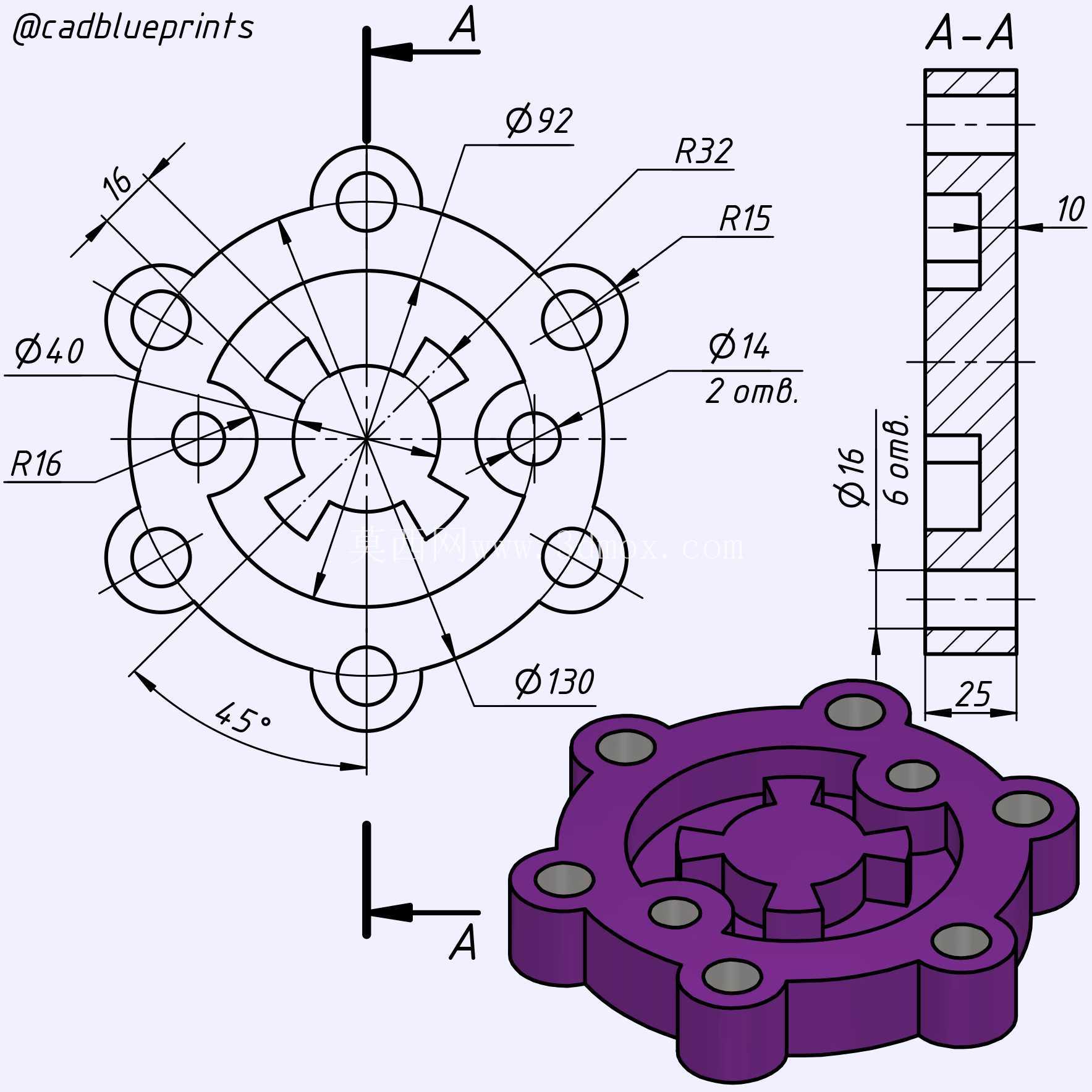

　　这类带周向凸耳的盘式连接基座，在流体控制回路、小型动力传输单元、模块化工装夹具的接口位置应用极广，很多刚接触结构设计的工程师容易把它当成普通端盖处理，实际在装配场景里，它承担的是双向定位、载荷分散、密封预紧的复合作用，不是单一的封盖功能。先从安装边界说起，这类零件的周向凸耳数量不是随便定的，图中可见的8个带安装孔的凸耳，是根据对接端的螺栓分布圆直径、额定预紧力、工况振动量级计算出来的，凸耳本身做了外伸的圆柱加厚处理，不是和盘体齐平的薄片结构，目的是让螺栓锁紧时的压应力完全落在凸耳的实体区域，不会因为盘体壁厚不足导致锁紧后盘体翘曲，破坏对接面的平面度。盘体中心的异形内凹型腔，是和对接轴类零件的端部轮廓做仿形匹配的，不是规则的圆孔结构，这种设计有两个实际作用：一是传递周向扭矩的时候，不需要额外加装平键，靠型腔和轴端的型面配合就能承载，避免键槽带来的应力集中问题；二是装配时能起到周向定位的作用，不需要反复调整对接角度，工人装配时只要把轴端对准型腔推入，就能保证各个安装孔的同轴度，减少装配找正的时间。

　　从实际使用场景来看，这类基座常安装在小型液压阀组的端部、微型齿轮泵的输出端侧、或者自动化生产线的气动回转单元接口处，工作时既要承受内部介质的静压力，也要承受轴系转动带来的径向交变载荷，所以盘体的壁厚设计是从中心到外缘渐变的，中心型腔区域壁厚最大，往凸耳方向逐渐减薄，既保证了中心承载区域的刚度，也不会让整个零件过于厚重。很多新手建模的时候容易把整个盘体做成等壁厚结构，要么是中心区域刚度不够，受压后出现微变形导致介质渗漏，要么是外缘过厚增加不必要的重量，在移动端的设备上还会增加整体的运动惯量。再看凸耳上的安装孔，孔位周边做了微小的沉台设计，这个细节很多人会忽略，实际装配时螺栓头的压紧面如果直接落在毛坯面上，会因为表面粗糙度的问题导致预紧力不均匀，沉台加工后能保证压紧面的平面度和粗糙度要求，每个螺栓的预紧力偏差能控制在5%以内，长期受振动也不会出现螺栓松动的问题。

　　设计这类零件的时候，首先要确定的是中心型腔的配合公差，因为是型面配合传递扭矩，配合间隙不能太大也不能太小，间隙过大会导致传动时出现回程误差，用在回转定位的场合会影响定位精度，间隙过小则会导致装配困难，尤其是在车间温度变化较大的场景下，不同材料的热胀冷缩量不同，很容易出现装拆卡滞的问题。然后是对接面的平面度要求，整个盘体的内侧对接面需要和中心型腔的轴线保持垂直，垂直度公差一般要控制在0.02mm以内，不然锁紧后会导致轴系出现偏斜，转动时出现额外的径向跳动，加快密封件和轴承的磨损。周向凸耳的分布角度误差也需要严格控制，每个凸耳的安装孔中心到盘体中心的距离偏差不能超过0.05mm，不然对接的时候会出现螺栓穿不进孔的问题，很多外协加工回来的零件出现装配问题，大多是孔位位置度超差导致的。

　　从外形尺寸的适配角度来说，这类基座的整体外径要比对接端的安装法兰外径小1-2mm，避免装配时外缘出现磕碰干涉，凸耳的外伸长度要保证螺栓安装时有足够的扳手空间，不能让套筒或者扳手碰到盘体的侧壁，不然现场装配的时候没法达到额定的预紧扭矩。中心型腔的深度要和对接轴端的插入长度匹配，不能太深也不能太浅，太深会导致轴端顶到型腔底部，让对接面出现缝隙没法完全贴合，太浅则会导致配合长度不足，传递扭矩时容易出现型面压溃的问题。另外，盘体的外缘做了小圆弧倒角处理，不是尖锐的直角，一是为了去除加工毛刺，避免工人装配时划伤手，二是在对接安装时起到导向作用，即使两个对接件有微小的位置偏差，也能顺着倒角滑入正确的装配位置，降低装配难度。这类零件的材料选择一般根据工况确定，普通常压工况用铸铝或者工程塑料就能满足要求，有压力载荷或者冲击载荷的场合则用45号钢或者不锈钢制作，表面根据防腐要求做氧化或者镀锌处理，建模的时候需要把这些工艺要求对应的结构细节考虑进去，不能只画外形轮廓忽略实际加工和装配的需求。
