马桶水箱节水改造管路装置结构设计

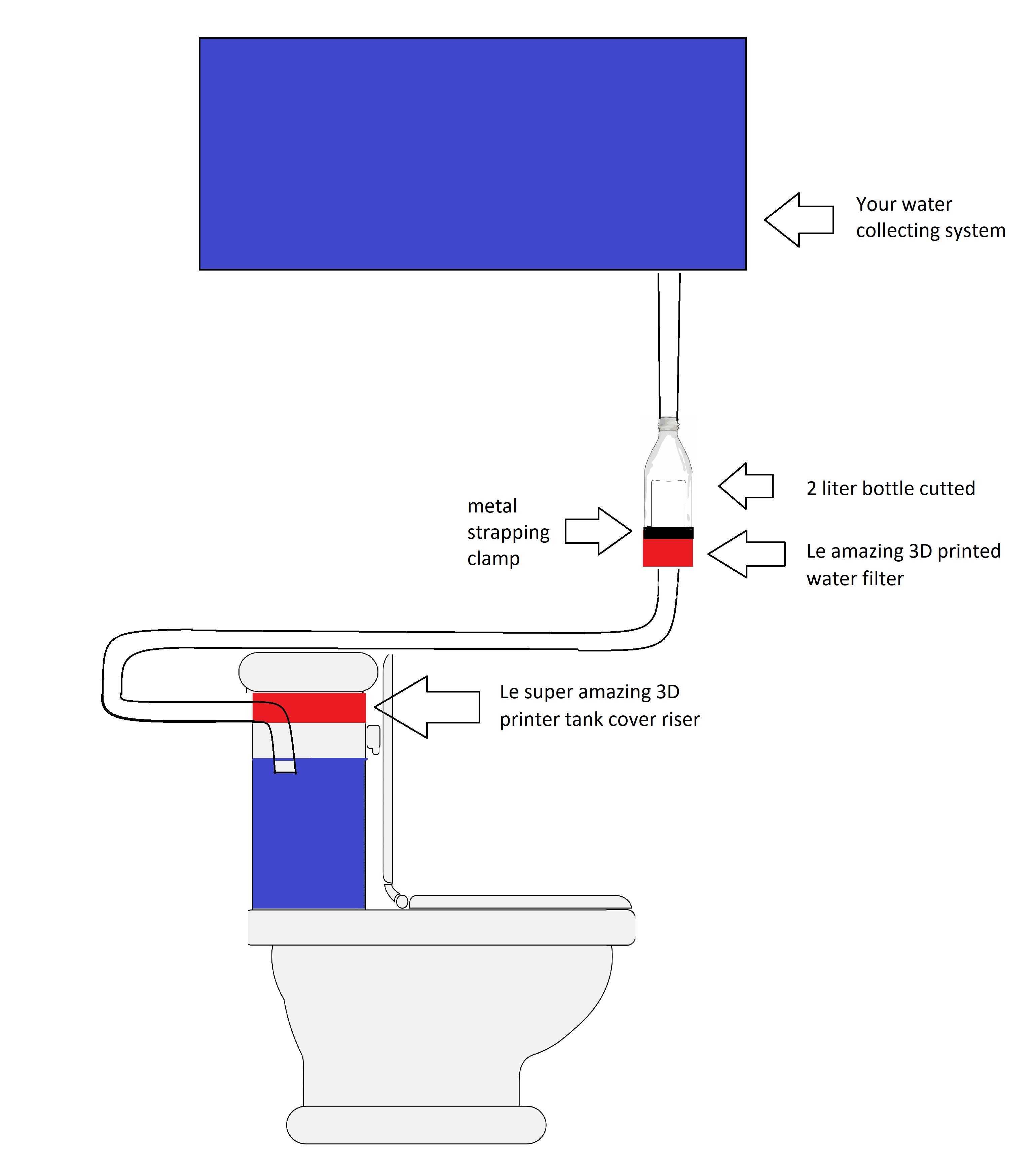

　　日常卫浴场景中，传统马桶单次冲水量大，且大量可二次利用的生活废水直接排入下水管道，造成水资源的无端浪费，这套节水改造装置正是针对民用住宅、小型办公场所的卫浴节水需求设计，核心作用是将洗手、洗漱产生的轻度废水收集过滤后导入马桶水箱，替代洁净自来水完成冲厕动作，在不改变原有马桶冲水功能的前提下降低自来水消耗量。从结构设计逻辑来看，整套装置没有采用复杂的电控组件，全部依靠重力流与管路密封实现功能，避免了电控元件在潮湿卫浴环境下的可靠性问题，后期维护成本极低。装置的核心组成包含高位废水收集接口、过滤组件、管路固定结构、水箱适配连接段四个部分，高位废水收集接口可对接台盆下水管路或者外置的废水储水容器，接口处做了变径设计，能够适配市面上常见的32mm、40mm家用排水管道，安装时不需要对原有排水管路做大规模裁切，仅需通过配套的金属扎带结构完成固定即可，金属扎带的锁紧力经过校核，长期处于潮湿环境下也不会出现松脱、管路滑落的问题。

　　中间段的过滤组件采用可拆解的瓶式结构，直接利用标准2升塑料瓶作为过滤壳体，内部可填充PP棉、无纺布等常见滤材，能够拦截废水中的毛发、细小碎屑，避免杂质进入马桶水箱造成进水阀卡滞、排水孔堵塞的问题，过滤段的两端采用快插式连接，日常清理滤材、更换滤料时不需要拆卸整段管路，徒手即可完成拆解操作。管路走向设计充分考虑了民用卫生间的安装边界，整体管路沿墙面与马桶水箱侧面排布，不会占用额外的卫浴活动空间，管路的弯折半径控制在5倍管径以上，避免废水流动过程中出现气堵、流道不畅的问题，连接马桶水箱的适配段专门设计了水箱盖抬高结构，不需要更换原有马桶水箱盖，仅通过抬高件预留出管路穿入的间隙，同时保证水箱盖的密封性能，避免灰尘落入水箱、异味散出。

　　在实际使用场景中，当收集的废水储量足够冲厕时，装置可直接通过废水完成冲水，当废水储量不足时，原有马桶的自来水进水阀会自动补水，不会出现因为废水不足导致无法冲水的情况，两套供水路径互不干扰，不需要额外加装切换阀门。整套结构的安装尺寸适配市面上绝大多数的连体式、分体式家用马桶，水箱侧壁到墙面的安装间隙只要大于50mm即可完成布设，管路的固定点位避开了马桶水箱的活动部件，不会影响原有水箱配件的检修与更换。设计过程中充分考虑了卫浴环境的使用特性，所有与水接触的结构件都采用耐水、耐常见卫浴清洁剂腐蚀的材质，长期使用不会出现锈蚀、材质脆化的问题，过滤段的透明壳体设计可以直观看到内部滤材的污染程度，方便使用者及时清理维护。

　　不同于市面上需要更换整个马桶水箱的节水产品，这套改造装置完全基于原有马桶结构做适配设计，不需要破坏原有卫浴装修，普通使用者参照安装指引即可在半小时内完成全部安装操作，管路的密封结构采用常规的橡胶密封圈，不需要额外打胶固定，后期如果需要拆除装置，仅需将管路移除即可恢复马桶原有状态，不会对原有设备造成不可逆改动。在流道设计上，废水进入水箱的位置设置在水箱进水阀的上方，避免废水倒流进入自来水管网造成水质污染，符合给排水相关的安全要求，废水进入水箱后会与水箱内的存水自然混合，不会因为废水比重问题导致冲水力度下降，经过实际测试，加装这套装置后，单户家庭每月可减少30%左右的马桶冲厕自来水消耗，对于水费较高、或者有中水利用需求的场景有很高的实用价值。整套结构没有易损的运动部件，除了定期清理过滤段的杂质之外，不需要额外的日常维护，金属固定扎带采用不锈钢材质，在高湿度环境下不会出现锈迹流挂污染墙面的问题，管路采用常规的给排水管材，采购替换非常方便，不需要定制特殊规格的配件。
