立式空气活塞气缸传动执行组件结构

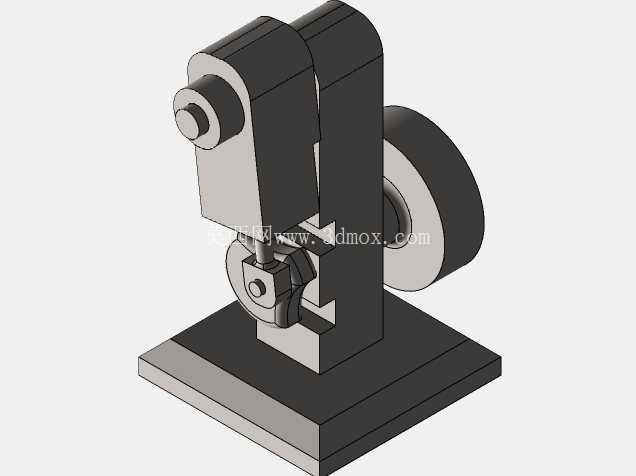

　　在轻工自动化装配线、小型物料压装工位、半自动夹具锁紧回路这类对执行件输出力要求适中、动作节拍稳定的场景里，这类立式布置的活塞气缸组件是非常常见的气动执行单元。不同于标准拉杆气缸的直筒式布局，这套组件将曲柄传动轮、活塞腔、导向支座集成在同一铸态安装底座上，不需要额外设计传动转接支架，能直接通过底座的四个沉头安装孔固定在设备台面板或者工装立板上，安装边界的长宽尺寸控制在紧凑范围内，对于工位间距狭窄的多工位转盘设备、桌面式小型压合设备来说，能大幅节省安装空间，减少周边管线、其他执行件的干涉风险。

　　从实际功能逻辑来看，这套组件的核心作用是将输入的旋转动力或者压缩空气的压力能，转化为活塞杆端的直线往复输出动作，活塞腔内部的密封槽预留了标准活塞密封圈的安装位，能保证往复运动过程中的气压泄漏量控制在工业气动系统的允许范围内，不会因为内泄导致输出力不足、动作迟滞的问题。设计时特意将活塞的导向段做了加长处理，相比短导向的普通气缸，活塞杆伸出时的径向偏摆量更小，在配套小型压头做薄型零件压装、或者配套夹爪做工件移位时，不会因为侧向外力导致活塞杆拉伤、密封件提前磨损，能有效延长组件的连续运行寿命。

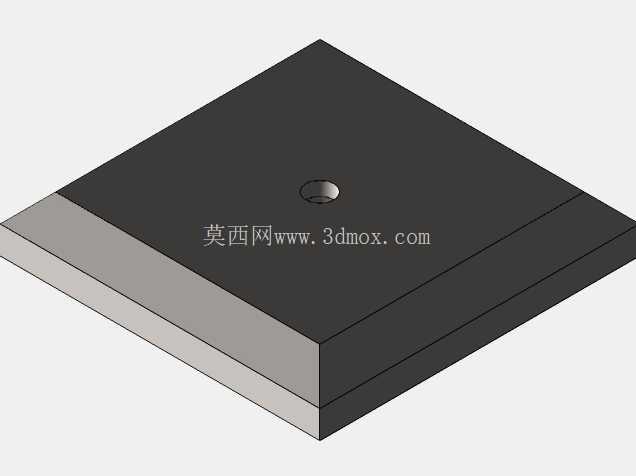

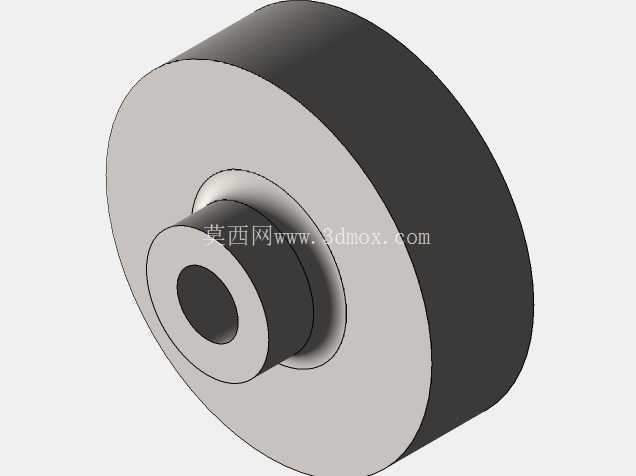

　　组件侧面集成的带轮结构，是为了匹配手动调试或者低速动力输入的需求，在设备调试阶段不需要接通气源，就可以通过转动侧轮带动内部曲柄结构，驱动活塞完成全行程的往复动作，方便调试人员核对活塞杆端工装的动作位置、行程极限，避免接通气源后误动作撞坏工件或者工装。安装底座的厚度做了加强设计，即使在活塞输出最大推力的工况下，底座也不会出现明显的形变，保证活塞运动轴线和安装基准面的垂直度始终维持在公差范围内，不会因为长期运行的振动导致安装松动、动作偏移。

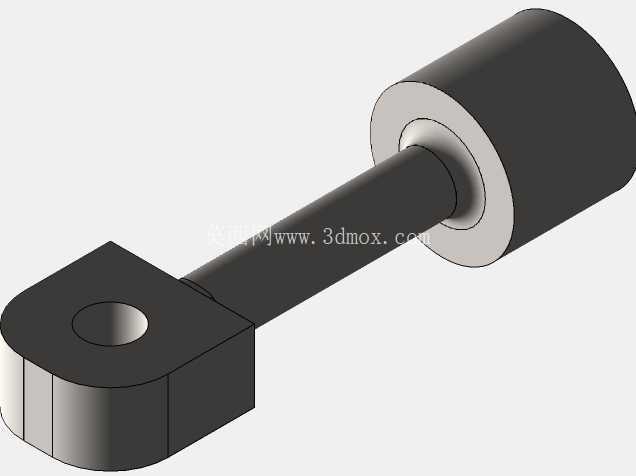

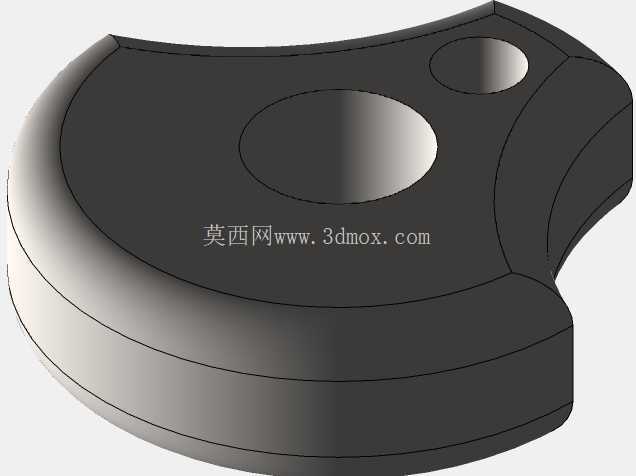

　　在结构细节处理上，活塞与曲柄的连接位置采用了铰接销结构，销孔配合公差选的是过渡配合，既保证传动过程中没有多余的旷量，也能在组件长期运行磨损后，快速更换铰接销完成维护，不需要整体更换整个组件，降低产线的维护备件成本。组件的上部支座和底座采用了分体式加工再拼接的设计思路，加工时可以分别完成活塞腔、曲柄安装腔的精度加工，相比整体式铸造成型后再加工的方案，更容易保证内腔的同轴度、活塞运动轴线的直线度要求，也能降低单件加工的刀具成本，适合小批量的设备配套生产场景。

　　实际选型配套时，只需要根据工位需要的输出行程、推力大小，匹配对应直径的活塞密封件、对应长度的活塞杆，就可以在这套基础结构上快速改型，不需要重新设计整体安装结构，能大幅缩短非标设备的设计周期。组件的所有外露棱角都做了倒角处理，避免安装调试过程中划伤操作人员，也不会在运行过程中剐蹭周边的气动管线、电线线束，减少设备运行的安全隐患。
