高空气球微生物采样用生物样品盘结构

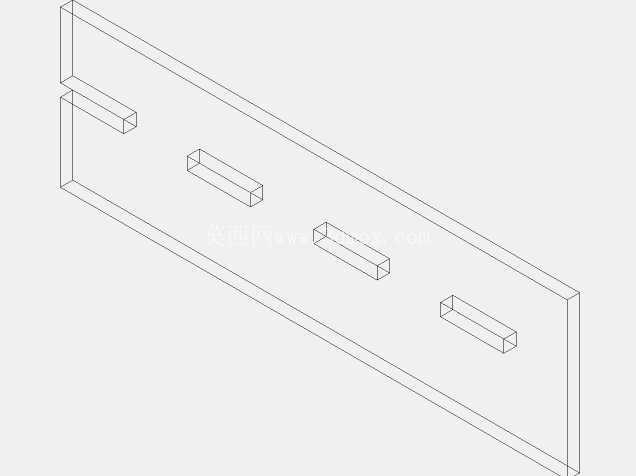

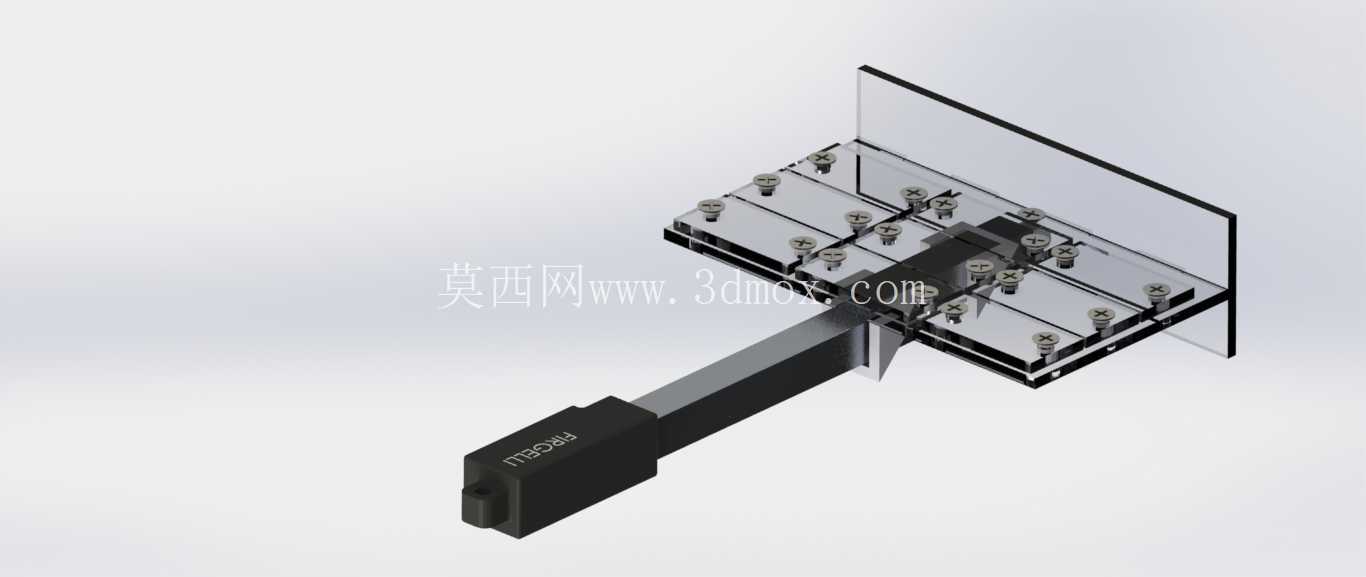

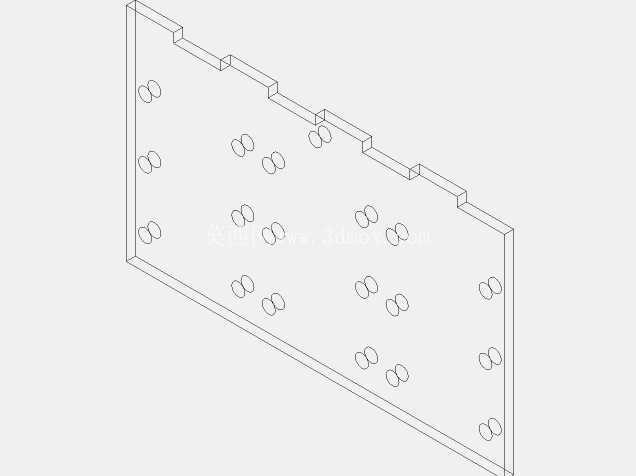

　　这套结构针对高空气球搭载的微生物采样工况设计，核心功能是在平流层低气压、低温、强风切变的复杂环境下，完成高空微生物样本的承载与采样动作执行，整套组件集成了样品承载、线性驱动、导向定位三个核心功能模块，不需要额外搭配复杂的转接结构就能直接挂载到高空气球的载荷舱支架上。从结构组成来看，样品盘主体采用透明硬质承载板作为样本放置基底，板面上预设了多组标准化的样本固定位，每个固定位都配套了快压式的锁紧螺丝，能够适配不同规格的采样介质固定需求，不管是滤膜类采样载体还是固体培养基载体，都能通过调整锁紧件的压合位置实现可靠固定，避免气球升空过程中因气流冲击、载荷振动导致样本移位或者脱落。驱动部分采用集成式的线性致动器作为动力输出单元，致动器本体直接和承载框架的后端刚性连接，输出端和样品托盘的滑动基座相连，不需要额外设计传动转接件，减少了整体结构的装配累计误差。导向部分采用了和致动器平行布置的线性导轨，导轨滑块和样品托盘的底部刚性锁附，在致动器推动托盘伸出或者收回的过程中，导轨能够承担径向的倾覆力矩，避免致动器输出轴承受侧向载荷，大幅提升整套结构在高空强风环境下的运行稳定性，哪怕是遇到突发的侧向气流冲击，导轨的刚性支撑也能保证托盘的运动轨迹不发生偏移，采样动作的位置精度控制在毫米级。

　　设计过程中充分考虑了高空载荷的重量限制，整套结构的框架部分采用轻量化的硬质合金材质，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，承载透明板采用高强度轻质透明材料，既能够降低整体载荷重量，也方便地面操作人员直观观察样本的固定状态，不需要拆卸结构就能完成样本装载后的目视检查。安装边界方面，整套结构的后端致动器部分预留了标准的安装孔位，孔位间距匹配通用的高空气球载荷安装支架尺寸，安装时只需要通过四颗标准紧固件就能完成和载荷舱的固定，不需要额外定制转接法兰；前端的样品托盘伸出最大行程经过严格核算，伸出后不会和载荷舱的其他探测设备产生运动干涉，收回状态下整体结构的外轮廓规整，能够适配载荷舱的标准收纳空间，不会突出载荷舱的外轮廓边界，避免升空过程中剐蹭气球的系留结构或者其他挂载设备。

　　实际应用场景中，这套结构会随高空气球上升到指定海拔高度后，由地面控制系统发送指令，线性致动器推动样品托盘从载荷舱内伸出，将承载的采样介质暴露在高空大气环境中，完成设定时长的微生物采样后，致动器带动托盘收回载荷舱内，关闭舱门后避免下降过程中低层大气的杂菌污染样本，保证采集到的微生物样本完全来自目标高度的大气环境。结构上的每一组锁紧螺丝都做了防松处理，采用了防松垫圈加螺纹胶的双重防松设计，应对高空气球升空和下降过程中的持续振动，避免紧固件松动导致的结构失效；导轨部分预设了固体润滑涂层，不需要额外加注润滑油脂，避免低温环境下润滑油凝固导致导轨卡滞，能够在零下数十度的高空低温环境下保持顺畅的滑动性能。

　　整套结构的运动部件没有外露的复杂管线，所有的驱动线缆都从致动器的后端引出，沿着安装框架的走线槽布置到载荷舱内部，避免线缆外露被高空强风吹扯导致断裂，走线槽的边缘做了圆角钝化处理，不会在长期振动环境下磨损线缆外皮，提升电气连接的可靠性。在样本装载的操作层面，操作人员只需要在地面将采样介质固定到托盘的对应固定位，拧紧锁紧螺丝确认固定牢靠后，将托盘调整到收回状态，后续的采样动作完全通过远程指令控制，不需要在高空进行任何人工操作，降低了高空作业的复杂度和失效风险。结构的受力经过仿真校核，在最大伸出行程下，承受15m/s的侧向气流冲击时，托盘的最大形变量不超过0.2mm，不会导致采样介质脱落或者位置偏移，完全满足高空气球搭载采样的工况要求。
