表配置练习用拱形支座结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894226
  • 表配置练习用拱形支座结构设计
  • 表配置练习用拱形支座结构设计

  做机械结构设计的从业者大多有过构型练习的经历,这类练习件往往没有复杂的工况要求,却能把草图绘制、特征拉伸、切除、圆角处理、配置管理这些基础操作揉到一起,帮人把建模逻辑捋顺,眼前这个拱形支座类零件,就是很典型的表设计与配置练习载体。从实际应用场景来看,这类带拱形让位空间的支撑件,常出现在小型机电设备的内部安装工位里,比如低压电控组件的安装架、小型检测设备的传感器支撑座,或是教学演示用的机械装调实训台架上,它的核心作用是给下方穿过的管线、小型运动杆件留出避让空间,同时顶面提供稳定的安装基准面,用来固定小型功能模块。

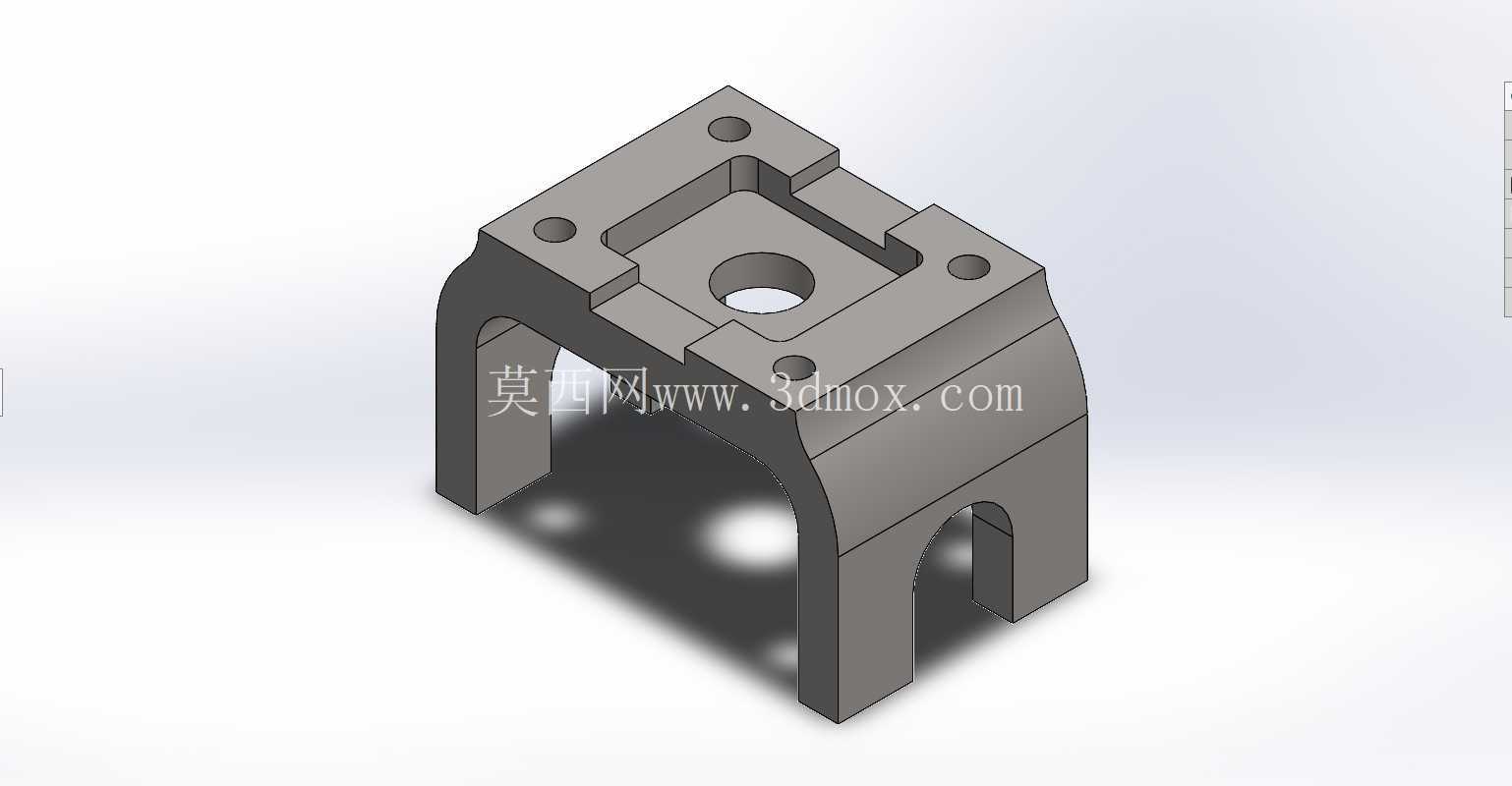

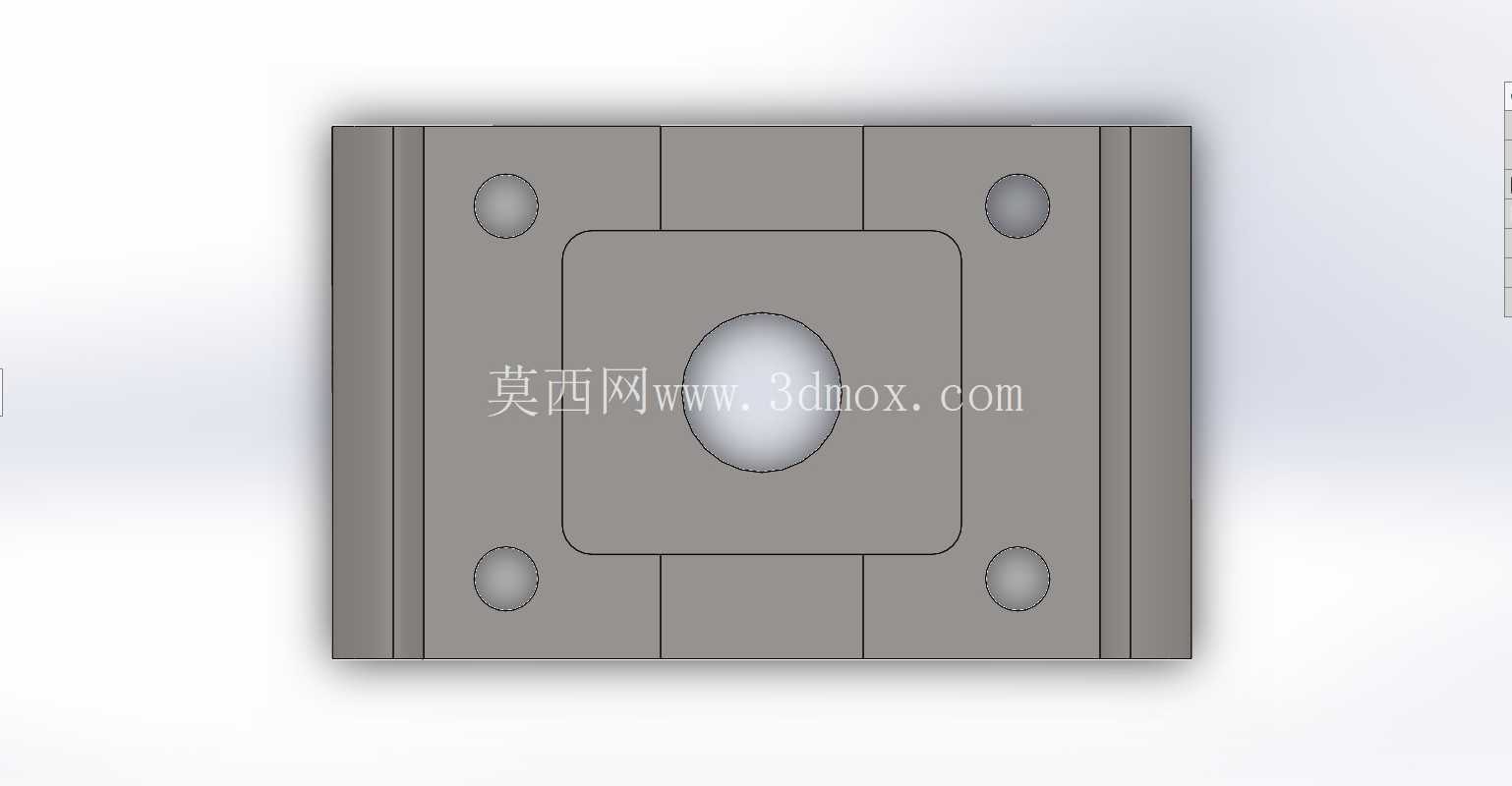

  从结构功能上拆解,零件顶面做了方形的沉台凹槽,凹槽中心开有贯通的圆孔,这个结构是用来容纳被固定件的定位凸台,中心孔既可以穿装固定螺栓,也能作为轴类零件的穿过孔,避免安装时零件出现径向窜动;顶面四个角分布的沉头孔,是用来穿装内六角螺钉,把整个支座固定在底板或者设备机架上,沉头设计可以让螺钉头完全没入零件表面,不会突出顶面干涉被安装的模块。零件两侧的拱形侧壁是主要的承力结构,侧壁底部做了平直的安装边,和顶面的安装孔配合,能让整个支座放置时保持平稳,不会因为受力不均出现倾斜;侧壁和顶面衔接的位置做了均匀的圆角过渡,这不是单纯为了外观好看,而是为了消除直角位置的应力集中,避免零件在承受竖向载荷时,衔接位置出现应力开裂,尤其是用塑料或者铸铝做小批量试制的时候,圆角过渡还能改善注塑或者铸造的工艺性,减少尖角位置的缺料、缩孔缺陷。

  做这个零件的建模时,首先要确定整体的安装边界,先绘制底部的轮廓草图,把两侧拱形的让位尺寸定下来——拱形的内弧半径要根据需要穿过的杆件或者管线的最大外径来定,单边留出1到2毫米的间隙,避免安装时出现刮蹭,同时侧壁的厚度要根据预期承受的载荷来调整,如果是用来固定重量不超过500克的小型电控模块,侧壁厚度做到3毫米就足够满足刚度要求,不会出现受力变形。顶面的方形沉台深度要和被固定件的凸台高度匹配,保证安装后被固定件的底面和支座顶面完全贴合,不会出现虚接;中心孔的尺寸要和穿装的螺栓或者轴径做公差配合,如果是穿螺栓就留0.2到0.5毫米的安装间隙,如果是作为导向孔就要根据配合等级选H7或者H8的公差。

  另外这个零件作为表设计的练习案例,核心是要掌握配置管理的思路,比如可以通过配置切换不同的中心孔直径、不同的拱形高度、不同的安装孔间距,来适配不同规格的被固定件,不用重复建模就能生成一系列参数不同的同系列零件,这在做系列化产品设计的时候能大幅提升建模效率,减少重复劳动。实际选型使用的时候,要先确认安装面的平面度,保证支座底部和安装基面完全贴合,如果是用在有振动的设备上,还可以在支座底部垫一层薄橡胶垫,减少振动传递到被固定的模块上;安装螺钉的时候要对角均匀拧紧,避免因为拧紧力不均导致支座出现变形,尤其是用3D打印做样件的时候,零件本身的刚度比机加工金属件低,拧紧力矩不能过大,不然容易把安装孔位置撑裂。从建模练习的角度来说,做这个零件的时候要注意特征的先后顺序,先做主体的拉伸凸台,再做切除特征,最后加圆角,不要过早添加小特征导致后续修改的时候出现特征报错,尤其是做配置的时候,要把需要变化的尺寸设为配置关联尺寸,固定的结构尺寸设为共享尺寸,这样切换配置的时候不会出现特征重建错误。这类练习件虽然结构不复杂,却能覆盖机械建模里最常用的操作逻辑,把这个零件的建模和配置逻辑摸透,再去做更复杂的设备机架、安装支架类零件的时候,就能理清建模思路,不会出现特征混乱、参数不好修改的问题。
