CSWA认证考试练习用双耳铰接吊耳结构件

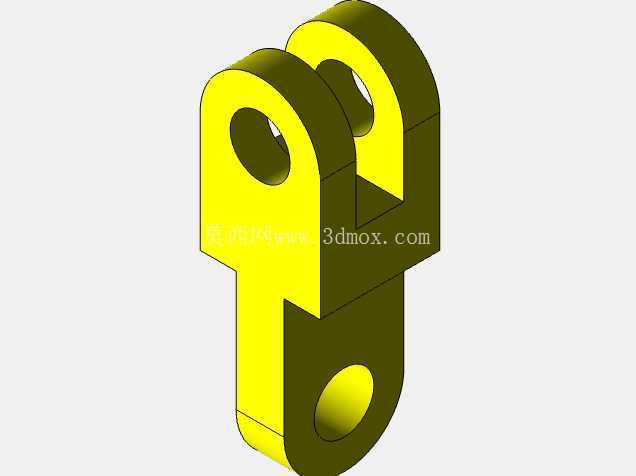

　　这类双耳铰接结构件是机械连接场景中十分常见的受力构件，日常在小型起重挂接、工装夹具铰接位、连杆传动末端、设备检修门合页替代结构中都能见到同构型零件的身影，核心作用是通过销轴穿接实现两个构件间的定轴转动连接，同时承担沿构件轴向的拉压载荷，部分工况下还要承受小幅摆动带来的交变剪切力。从结构设计逻辑来看，该零件采用上下分体式耳板布局，上端为平行双耳环结构，下端为单耳板结构，这种布局可以直接匹配单耳-双耳的标准铰接配合形式，装配时仅需将下端单耳插入对应构件的双耳间隙，上端双耳夹住另一构件的单耳端，穿入对应规格的圆柱销、开口销或者带孔销轴加卡簧即可完成铰接固定，装配容错率高，后期维护拆卸也十分便捷，不需要复杂的专用工装就能完成更换。

　　设计时首先要明确载荷边界，这类零件的受力薄弱点集中在三个位置：一是耳板上销孔的孔壁挤压面，二是耳板与下方杆身连接的过渡圆角处，三是下端单耳的销孔剪切面，建模过程中需要先根据目标铰接销轴的直径确定销孔尺寸，销孔与销轴一般采用H8/f7的间隙配合，保证铰接转动时无卡滞，同时孔边要做0.2到0.5毫米的倒角，既可以去除机加工后的毛刺，也能避免装配时销轴刮伤孔壁镀层。上端双耳的平行度公差需要控制在0.1毫米以内，否则装配时会出现耳板偏斜，导致销轴受附加弯矩，大幅缩短连接件的使用寿命；两耳板之间的间隙要比配合的单耳厚度大0.2到0.3毫米，预留出加工误差和涂装层的厚度空间，避免装配时出现夹死无法转动的问题。

　　下端单耳的厚度要略小于上端双耳的间隙，同时销孔的同轴度需要和上端双耳的销孔保持独立公差，因为上下两组销孔分别连接不同的构件，不需要保持同轴，各自满足对应铰接副的转动需求即可。零件的杆身过渡段采用圆弧平滑过渡，避免直角连接处的应力集中，这也是CSWA考试中经常考察的建模要点——很多初学者容易直接做直角拉伸，忽略圆角对应力分布的影响，实际工程中这类应力集中位置在交变载荷下很容易萌生疲劳裂纹，最终导致构件断裂。从安装边界来看，这类零件的整体外轮廓尺寸需要适配安装空间的摆动范围，上端双耳的外圆直径一般为销孔直径的2到2.5倍，保证孔边到耳板外缘的壁厚足够承受挤压载荷，下端单耳的外圆尺寸遵循同样的设计逻辑，杆身的截面尺寸根据额定拉载荷计算，一般取材料许用拉应力的1.5倍作为安全系数，适配常用的Q235或者45号钢加工需求，部分需要轻量化的场景也可以采用6061铝合金加工，但要对应放大截面尺寸弥补材料强度的差距。

　　建模过程中需要注意对称特征的复用，上端双耳可以先绘制单侧耳板的草图拉伸后镜像，保证两个耳板的尺寸完全一致，减少建模误差，销孔特征可以在耳板拉伸完成后通过同轴心的草图切除生成，保证孔与耳板外圆的同轴度，过渡圆角需要在所有拉伸特征完成后统一添加，避免圆角特征影响后续草图的参考定位。这类零件在实际应用中不需要做复杂的表面处理，一般做发黑或者镀锌防锈即可，铰接配合面可以涂抹少量润滑脂降低转动磨损，定期检查销孔的磨损量和开口销的固定情况，就能满足长期使用的需求。作为CSWA考试的练习样题，这个模型覆盖了SolidWorks建模中最常用的拉伸、切除、镜像、圆角、倒角等基础特征，同时隐含了机械设计中铰接结构的公差配合、应力规避等工程常识，练习者在建模时不能只追求外形相似，还要结合实际工程场景思考每个尺寸设计的背后逻辑，才能真正掌握三维建模对接生产实际的核心能力，避免出现画出来的零件无法装配、强度不足无法使用的问题。
