四耳凸面密封端盖结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894234
  • 四耳凸面密封端盖结构设计
  • 四耳凸面密封端盖结构设计
  • 四耳凸面密封端盖结构设计

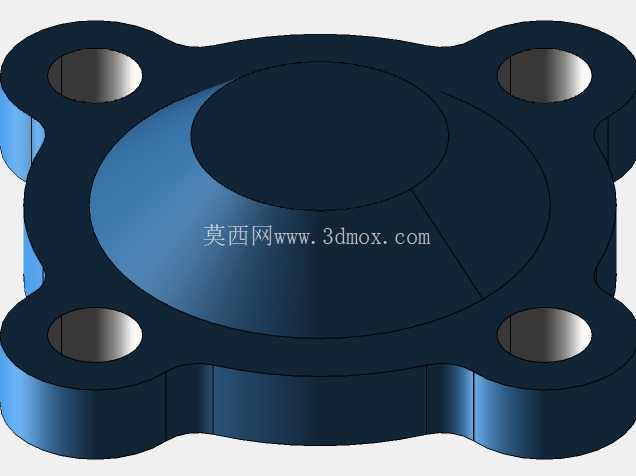

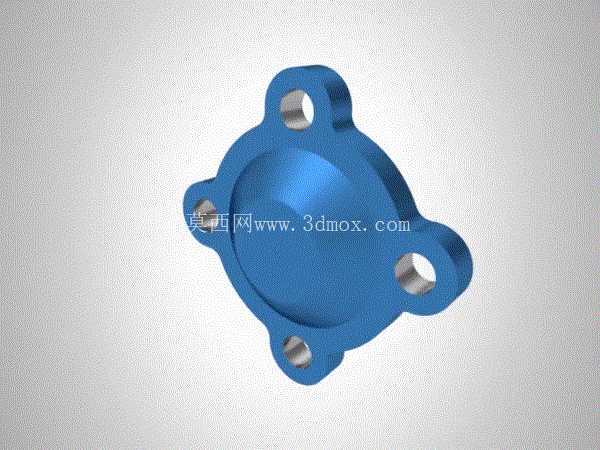

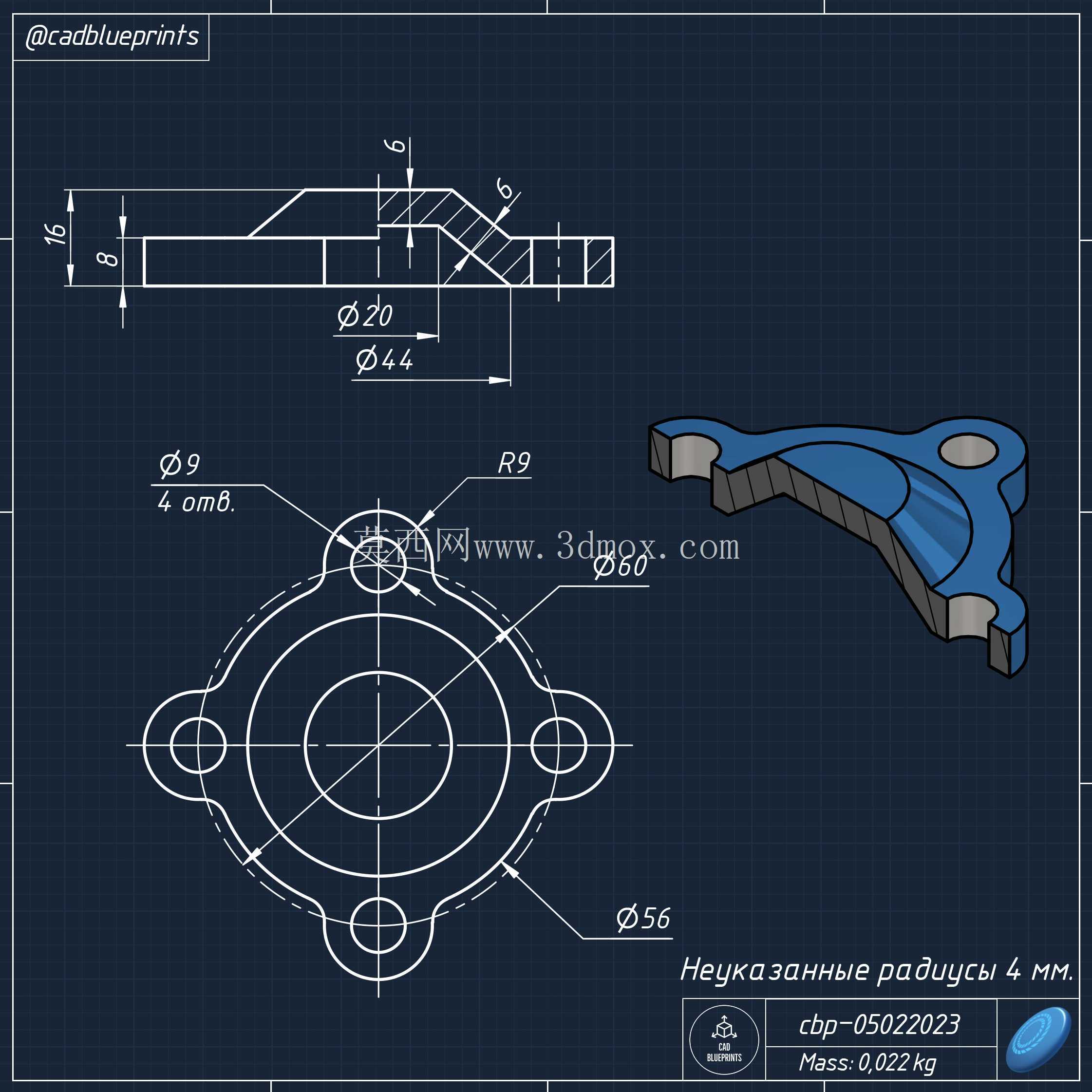

  这类带四个安装耳的凸面端盖,在低压流体回路、小型腔体密封、小型传动箱体的端部封堵场景中应用十分普遍,日常在小型气动元件端部、齿轮箱端封、液压辅件腔体、低压泵体侧盖位置都能见到同结构的零件,核心作用是实现腔体端部的静密封,同时承受腔体内部的微量压力冲击,避免内部介质泄漏、外界粉尘水汽侵入腔体内部。从结构设计逻辑来看,中间的外凸球面结构并非为了造型美观,而是为了在不额外增加端盖整体厚度的前提下,提升端盖受压时的结构刚度——平板结构的端盖在承受同等内压时,中心位置的挠度变形量会比带外凸弧面的结构大40%左右,尤其是采用压铸铝合金、增强尼龙这类轻量化材料加工时,凸面结构能有效抵消内压带来的中心形变,避免端盖中心区域向外鼓胀导致密封面错位。四个沿圆周均匀分布的安装耳,采用了向外延伸的耳式结构而非整体法兰盘结构,核心目的是在满足安装锁紧力要求的前提下,尽可能减少零件的整体材料消耗,相比同通径的整体圆形法兰端盖,这种耳式结构的材料用量能减少35%左右,同时安装时的操作空间要求更低,不需要在腔体周围预留整圈的螺栓操作空间,只需要在四个耳位对应的位置预留扳手操作空间即可,非常适合安装空间紧凑的小型设备内部。

  安装孔采用了锪平设计,孔端的平面与螺栓头、垫片的接触面完全贴合,避免螺栓锁紧时出现偏载,导致螺栓受附加弯曲应力,同时每个安装耳与中间主体的连接位置都做了大圆角过渡,避免应力集中——在实际工况中,端盖受内压冲击时,安装耳与主体的连接位置是应力最高的区域,如果采用直角过渡,在反复压力波动的场景下很容易在转角位置萌生疲劳裂纹,最终导致端盖开裂失效。密封配合面设置在端盖内侧的环形平面上,设计时需要保证该平面的平面度公差不低于0.05mm,表面粗糙度达到Ra1.6,才能配合O型密封圈或者纸质密封垫片实现可靠静密封,若平面度超差,即使螺栓锁紧力矩达到要求,也会在密封面局部出现间隙,引发泄漏问题。

  从安装边界来看,这类端盖的安装定位依靠内侧与腔体止口的配合,止口的配合公差一般选用H7/h6的间隙配合,既方便装配时的对位,又能避免端盖安装后出现径向错位,四个安装孔的中心距公差需要控制在±0.1mm以内,保证安装时螺栓能顺利穿入腔体上对应的螺纹孔,不会出现孔位错位导致的强制装配问题。设计时还需要注意安装耳的厚度尺寸,要匹配所选螺栓的锁紧力矩,避免螺栓锁紧时安装耳出现弯曲变形,一般来说采用铝合金材质时,M5螺栓对应的耳厚不小于5mm,M6螺栓对应的耳厚不小于6mm,才能保证锁紧时结构不发生塑性变形。

  另外端盖外凸面的弧度设计也需要匹配腔体内部的元件布局,部分场景下凸面内部的凹陷空间可以容纳腔体内部凸出的轴端、弹性挡圈或者小型阀芯元件,不需要额外增加腔体的轴向长度,进一步压缩整个组件的轴向安装尺寸,这也是这类凸面端盖在紧凑结构设备中被广泛使用的原因之一。在实际选型应用时,需要根据腔体的工作压力、工作介质、工作温度选择对应的端盖材质,常规无腐蚀的气动、润滑场景下选用压铸铝合金即可满足强度和耐蚀要求,有弱腐蚀介质的场景可以选用增强PP或者PVDF材质,高压场景则需要更换为钢制或者不锈钢材质,同时对应调整安装耳的厚度、安装孔的直径以及凸面的壁厚,保证结构强度满足工况要求。
