外螺纹连接式泄压安全阀结构设计

　　在承压类设备与管路系统的设计环节，过压保护元件的选型与结构匹配直接决定整套系统的运行安全冗余度，这类带六角夹持结构的外螺纹安全阀，是小型承压容器、润滑管路、低压气动系统里应用极广的保护部件。从实际使用场景来看，这类阀件常被安装在容积有限、安装空间紧凑的系统节点上，比如小型空压站的支路管路、机床润滑系统的压力输出端、小型蒸汽发生器的腔体接口、家用净水设备的承压管路侧，当系统内部介质压力超过预设的安全阈值时，阀件内部的密封副会在介质压力推动下克服弹簧预紧力开启，将多余的高压介质泄放出去，待系统压力回落至安全区间后自动回座密封，避免持续超压引发管路爆裂、密封件失效、设备腔体变形等故障。

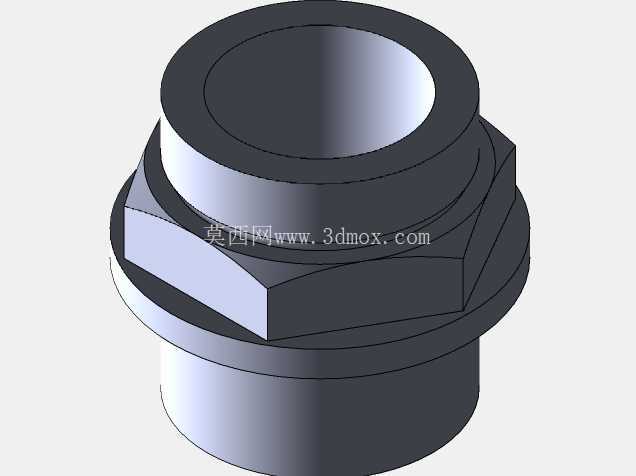

　　从结构设计思路来看，这款阀件采用了一体式外螺纹连接结构，下端的外螺纹段用于和待保护的设备腔体、管路接口实现螺纹旋合连接，中部设计的外六角结构是标准的扳手夹持位，方便安装时使用开口扳手或套筒施加拧紧力矩，保证螺纹连接的密封性与连接强度，避免安装过程中因为夹持位置不合理导致阀体外表面损伤、螺纹偏斜等问题。上端的台阶式内腔是容纳阀芯、弹簧、密封件的核心空间，内腔的同轴度公差直接影响阀芯的运动顺畅度与回座密封性能，设计时需要严格控制内腔各台阶的圆柱度、与下端螺纹轴线的同轴度，避免阀芯运动卡滞导致泄压动作滞后或者密封失效。

　　从安装边界与尺寸适配角度来说，这类阀件的安装空间只需要预留出六角结构的扳手操作空间即可，不需要额外的法兰安装位、螺栓固定空间，相比法兰连接的大口径安全阀，整体占用的径向与轴向空间更小，适合小通径、低压力等级的系统使用。设计时需要注意，下端外螺纹的规格要和常用的管路接口标准匹配，比如常见的G1/4、G1/2管螺纹，保证用户安装时不需要额外加工转换接头；六角结构的对边尺寸要符合标准紧固件的扳手尺寸规范，避免出现非标准对边尺寸导致现场安装找不到适配工具的问题。同时，阀件的整体轴向长度要控制在合理范围，避免安装后突出设备外壁过多，在设备搬运、运维过程中被磕碰导致阀体变形、螺纹松动。

　　在功能特性的设计考量上，这类阀件的泄放流量要和所保护系统的容积、压力上升速率匹配，不能出现泄放能力不足导致超压时压力无法快速回落的问题，也不需要选用过大泄放量的阀件造成成本浪费与安装空间冗余。阀体的材质选择通常根据介质特性确定，普通水、气动系统可以选用黄铜或者镀锌碳钢材质，有腐蚀性介质的场景可以选用304不锈钢材质，密封件则根据介质温度、化学兼容性选择丁腈橡胶、氟橡胶等不同材质，保证长期使用下密封性能不衰减。另外，阀件的开启压力精度是核心性能指标，设计时要通过弹簧的刚度匹配、弹簧预紧量的调节结构设计，保证开启压力的偏差控制在标准允许范围内，同时回座压力不能过低，避免泄放后系统压力掉压过多影响正常运行。

　　很多刚接触承压系统设计的工程师容易忽略这类小型安全阀的安装方向要求，实际上这类阀件必须垂直安装，保证阀芯的运动方向与重力方向一致，避免阀芯自重影响开启压力精度，同时泄放口的方向要朝向安全区域，避免泄放的高压介质喷向运维人员或者周边不耐压的元器件。在三维建模过程中，需要重点还原六角夹持位的棱角细节、螺纹段的牙型特征、各台阶面的过渡圆角，这些细节不仅是外观展示的需要，更是后续生成工程图、指导生产加工、做装配干涉检查的关键依据，比如六角与上下圆柱段的过渡圆角如果设计过小，加工时容易出现应力集中，长期受压力脉动影响可能出现阀体开裂的问题；螺纹段的收尾退刀槽尺寸如果设计不合理，安装时会出现螺纹无法拧紧到位、密封面无法贴合的问题。
