角式法兰连接止回阀结构设计

　　这款角式结构的止回阀，主要应用在需要垂直转向的流体输送管路中，常见于给排水系统、液压动力回路、小型化工介质输送管线、暖通循环水支路等场景，核心作用是控制管路内介质单向流动，避免介质倒流引发的泵叶轮反转、管路介质串混、压力反冲损坏前端设备等问题。从实际工况适配来看，这种角式布局不需要额外配置90度弯头来改变管路走向，能在空间局促的安装点位减少管路接头数量，降低管路泄漏点的同时，也能缩小整个阀组的安装占用空间，尤其适合紧凑型设备内部的管路布设。

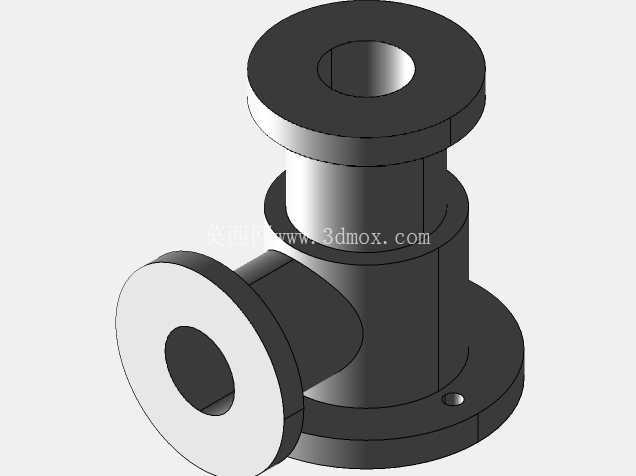

　　从功能特性上看，这款止回阀采用法兰连接形式，三个连接端均设置了带密封面的法兰结构，垂直方向上下两端可接入直通主路，侧向90度接口可接支路或者转向管路，内部流道经过圆弧过渡处理，能减少介质流经时的局部阻力损失，避免直角流道容易产生的介质紊流、压损过大问题。阀瓣采用升降式密封结构，介质正向流动时，依靠介质自身压力顶开阀瓣，流道完全导通；当介质出现反向流动趋势时，阀瓣在介质反向压力和自身重力作用下快速回落，贴合密封座实现截断，密封面采用锥面配合形式，相比平面密封能在较低压力下实现可靠密封，减少内漏风险。

　　设计过程中，首先考虑的是安装边界的适配性，三个法兰端的连接尺寸均遵循通用管路法兰标准，法兰端面的螺栓孔分布圆直径、密封面凸台高度、法兰厚度都匹配对应公称通径的标准法兰参数，不需要额外加工过渡接头就能直接和同规格的标准管路、泵阀端口对接。整体外形的最大外轮廓尺寸控制上，侧向接口的法兰外圆没有超出底部法兰的外圆边界，垂直方向的总高度也适配常规管路支吊架的安装间距，安装时不需要额外调整周边管路的位置，直接对位锁紧法兰螺栓即可完成装配。

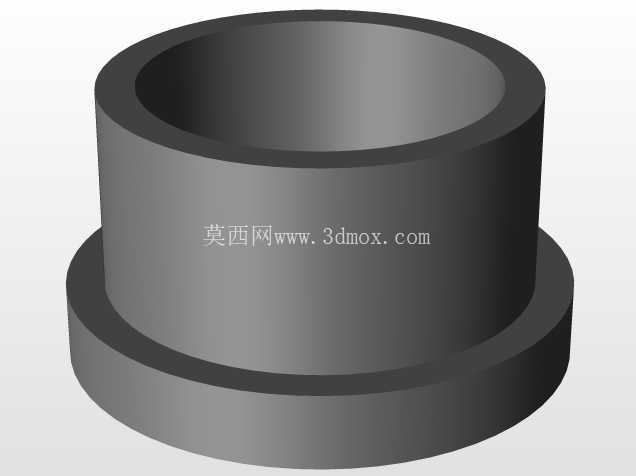

　　结构细节设计上，阀瓣的导向段设置在垂直方向的阀腔内部，导向长度经过校核，保证阀瓣升降过程中不会出现卡滞、偏磨问题，即使介质带有少量细小固体杂质，导向间隙的取值也能避免杂质卡入导向面导致阀瓣无法正常复位。阀腔内部的过流面积和连接端口的通径保持一致，不会出现阀内节流导致的流量不足问题，同时在阀瓣全开位置设置了限位结构，避免大流量介质长期冲击导致阀瓣过度开启，撞击阀腔内壁产生结构变形或者工作异响。

　　从建模逻辑来看，整个模型采用参数化建模方式，所有法兰尺寸、流道直径、阀瓣行程、密封面角度都设置了可调整参数，后续如果需要适配不同公称压力、不同通径的工况需求，只需要修改对应参数就能快速生成衍生型号，不需要重新绘制整体结构。建模过程中对所有配合面都做了公差匹配，法兰密封面的粗糙度、导向面的配合公差都按照实际加工要求做了标注参考，结构件之间不存在干涉问题，导出的工程图可以直接用于生产加工的工艺参考。

　　在实际选型适配时，这款结构的止回阀适合安装在介质流向垂直转向的节点，相比直通式止回阀加弯头的组合，整体流阻更低，安装空间更小，法兰连接的形式也方便后期拆卸维护，不需要切割管路就能直接拆下阀体检修密封面、清理阀腔内部杂质。日常使用中，这种结构的止回阀不需要额外的操作机构，完全依靠介质自身压力实现自动启闭，没有额外的易损操作部件，长期运行的可靠性更高，维护成本更低，适合在无人值守的管路系统中长期使用。
