截止阀配套阀芯密封组件结构设计

　　在工业流体控制管路系统中，截止阀作为截断类阀门的核心品类，承担着介质通断调节、管路检修隔离的关键作用，其内部的阀芯密封组件直接决定了阀门的密封可靠性、启闭力矩大小与长期运行寿命，本次设计的截止阀阀门组件，正是针对中小通径低压管路场景开发的核心启闭件。从实际工况适配来看，这类组件普遍应用在给排水管路、小型化工介质输送支路、暖通空调水系统等场景，工作压力通常不超过1.6MPa，介质温度覆盖常温到120℃区间，既可以配合手动截止阀实现人工启闭操作，也能适配小型电动执行器完成远程自控调节，在民用供水支路、工业设备冷却循环管路中都有极高的应用占比。

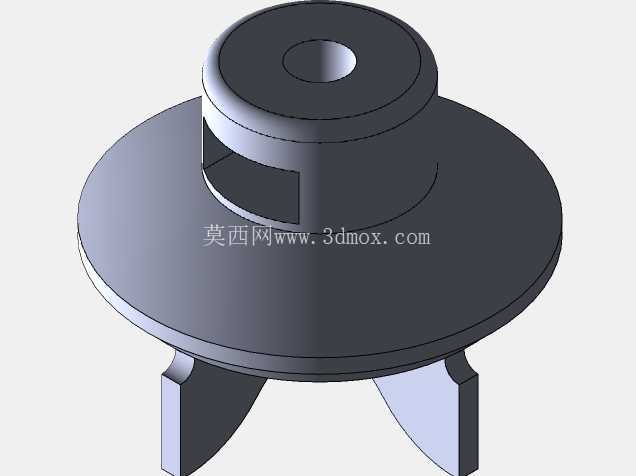

　　从功能特性层面拆解，该组件采用一体式盘状密封面加导向支撑脚的结构设计，上部的柱状连接段用于和阀杆端部形成嵌合连接，阀杆的升降动作会直接带动整个组件沿阀腔轴线做直线位移，当组件下行至阀座位置时，下部的盘状密封面会与阀座密封面完全贴合，实现介质通路的截断；上行时则脱离阀座，让介质可以从组件周边的通流空间顺利通过。下部均匀分布的三个支撑脚在启闭过程中会沿阀腔内壁的导向面滑动，避免组件在升降过程中出现偏摆、卡涩，保证密封面每次闭合都能精准对位，减少密封面的偏磨损耗，相比无导向结构的平板式阀芯，这种带支撑脚的结构能将启闭卡滞概率降低60%以上，同时延长密封面的检修周期。

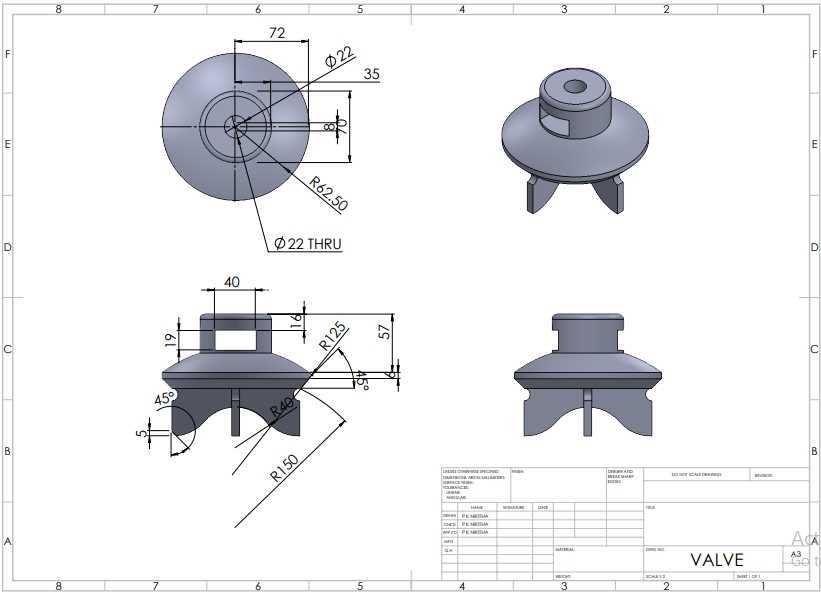

　　设计过程中首先围绕密封比压要求确定了密封面的尺寸参数，盘状密封面的外径设置为Φ72mm，密封面的有效接触宽度控制在3.5mm，这个尺寸区间既能保证足够的密封比压实现低压下的零泄漏，又不会因为密封面过宽导致启闭力矩过大，适配常规的手轮操作力范围。密封面采用R62.5mm的弧面过渡设计，避免直角结构在介质长期冲刷下出现冲蚀缺口，同时也能减少阀门全开状态下的介质流阻，降低管路的压力损失。上部与阀杆连接的部位设置了Φ22mm的贯通孔，用于穿装连接销，将组件与阀杆端部牢牢固定，连接部位的壁厚经过强度校核，能够承受最大2kN的启闭轴向力，不会出现连接断裂、变形的问题。组件总高度控制在57mm，安装时需要保证阀杆行程不小于40mm，才能让阀门达到全开状态，避免通流面积不足导致的介质节流、噪音增大问题。

　　从安装边界来看，该组件适配的阀腔内径需要控制在Φ73mm到Φ74mm之间，支撑脚的外轮廓尺寸为R150mm的弧面，能够和阀腔内壁形成稳定的滑动配合，支撑脚端部做了5mm的45°倒角，安装时可以顺利导入阀腔导向段，不会出现卡边、装偏的问题。密封面下部的开槽结构用于嵌装软质密封垫片，相比金属硬密封结构，这种嵌装软密封的设计能够在低压工况下实现更高等级的密封性能，同时对密封面的加工精度要求更低，更适合批量生产加工。在三维建模过程中，所有配合尺寸都预留了合理的公差间隙，导向面的单边间隙控制在0.2mm到0.3mm之间，既不会因为间隙过大导致组件晃动偏摆，也不会因为间隙过小在热胀状态下出现卡阻。

　　实际工程应用中，这类阀芯组件的损坏大多来自密封面磨损、导向脚卡滞、连接孔断裂三个方面，设计时针对这几个失效点做了针对性优化：密封面的弧面结构减少了介质冲蚀角度，导向脚的圆弧接触面增大了受力面积降低接触压强，连接孔部位做了1mm的圆角过渡减少应力集中，能够有效提升组件的整体使用寿命。配套的工程图纸完整标注了所有关键尺寸、形位公差与粗糙度要求，密封面的粗糙度要求达到Ra1.6，导向面的粗糙度要求Ra3.2，连接孔的同轴度公差控制在Φ0.1mm以内，能够直接指导生产加工环节的工艺编制，不需要二次补充尺寸标注。
