手动杠杆式单级重载顶升作业装置

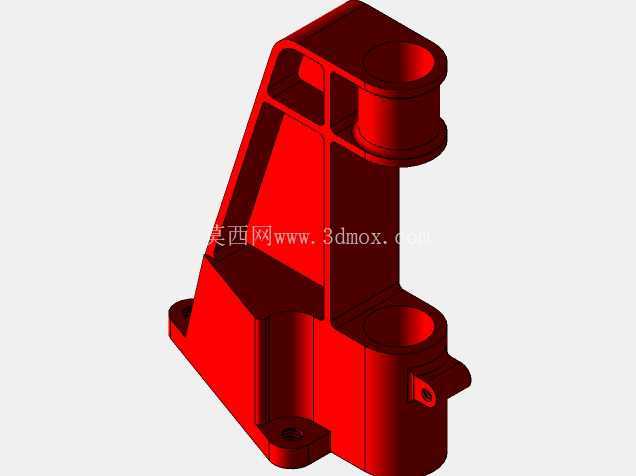

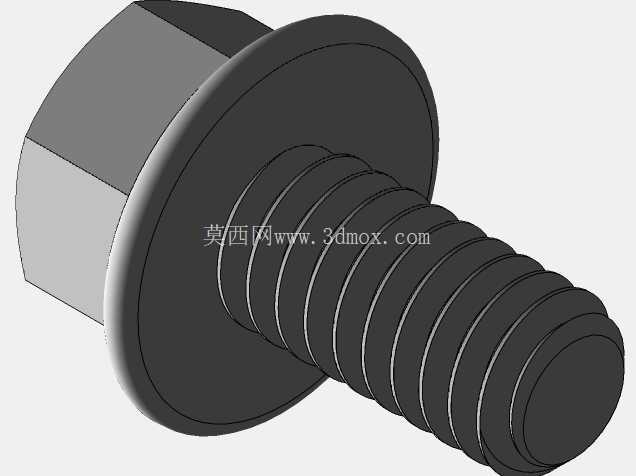

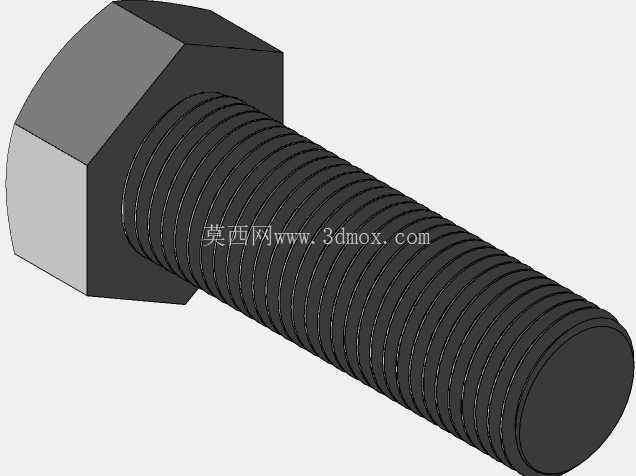

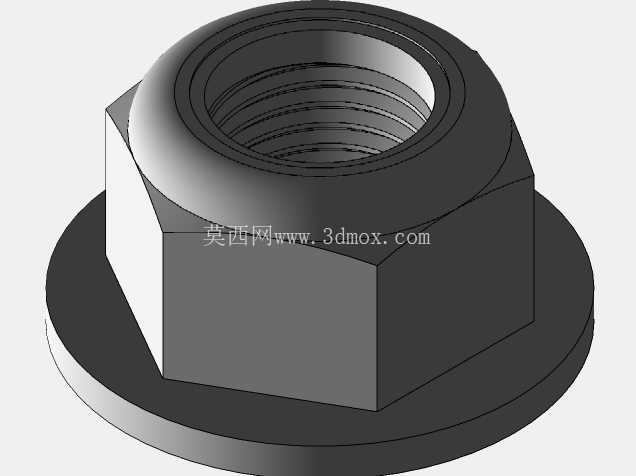

　　在设备检修、小型工件装配、工位重载微调这类没有动力气源、电源接入的零散作业场景里，手动杠杆式顶升装置一直是一线装配、维保人员离不开的随身工装，它不需要外接动力源，完全依靠人力杠杆放大作用力，就能完成数吨级载荷的短距离顶升、位置校准作业，相比液压类顶升工具，它没有密封件老化漏油的隐患，也不需要定期补充液压介质，在低温、高粉尘的户外检修场景里可靠性更突出。这款单级重载装置的核心受力结构采用一体式铸钢基座设计，基座上预留了两个对称的安装固定孔，作业时可以通过螺栓将基座牢牢固定在工装台架或者临时支撑面上，避免顶升过程中装置侧翻偏移，基座的安装孔中心距按照常规工装台面的通用孔距设计，能直接适配多数现有作业台的安装位，不需要额外加工转接板。

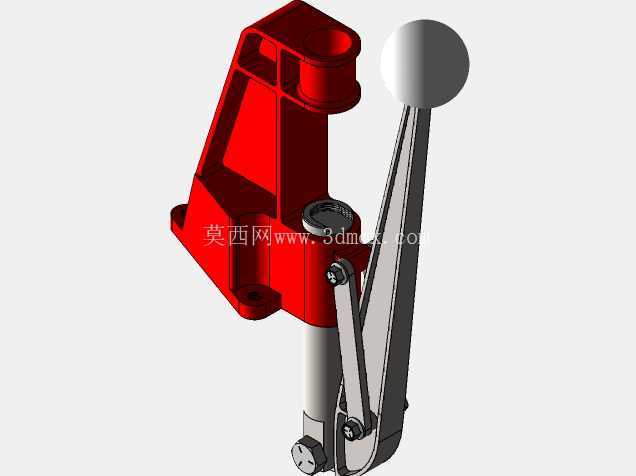

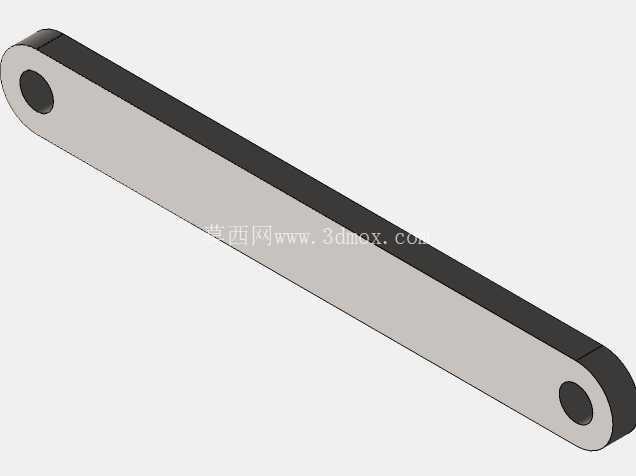

　　杠杆操作端采用球头式手柄，球形握把的直径符合人手握持的人机工程尺寸，操作时手掌能完全贴合握把表面，长时间反复按压也不会出现局部硌手的问题，杠杆臂的长度经过力臂比核算，在额定载荷下，人手施加的操作力控制在普通成年男性可轻松输出的范围内，不需要额外加接延长杆就能完成顶升动作，避免了延长杆带来的操作空间受限问题。顶升执行部分采用单级柱塞式结构，柱塞表面做了硬化耐磨处理，和基座导向孔之间采用间隙配合加润滑脂储油槽设计，往复动作时不会出现卡滞，柱塞的顶端做了防滑网纹处理，和被顶升工件接触时能增大摩擦力，避免工件受力后滑移。整个装置的传动连杆采用铰接式连接，每个铰接点都配置了耐磨衬套，衬套和销轴之间的间隙控制在合理范围，既不会因为间隙过大出现顶升行程虚位，也不会因为间隙过小导致铰接点转动卡涩，长期使用后只需要更换衬套就能恢复装配精度，维护成本极低。从安装边界来看，装置的整体横向最大尺寸出现在杠杆下压到最低位置时的手柄末端，布置作业空间时需要在手柄侧预留足够的操作摆幅空间，避免手柄下压过程中碰撞周边设备；竖直方向的最低高度适配多数设备底部的预留顶升间隙，不需要额外垫高就能直接伸入设备底部完成顶升作业。

　　在实际选型使用时，需要注意这款装置仅适用于短行程的重载顶升作业，不能作为长期支撑部件使用，顶升到位后需要及时塞入刚性支撑块承载载荷，避免长期受力导致连杆铰接点出现塑性变形；日常存放时需要在柱塞表面、铰接点涂抹防锈润滑脂，避免长期闲置出现锈蚀影响动作灵活性。这类手动顶升装置的结构设计核心是在有限的外形尺寸下，通过合理的杠杆力臂比实现最大的顶升力输出，同时兼顾操作的便捷性和维护的简便性，没有冗余的复杂结构，每个部件都承担明确的受力或传动功能，从结构设计的角度来看，这类纯机械传动的手动工装，设计时的核心难点在于平衡操作力、顶升行程、整体外形尺寸三者之间的矛盾：如果追求更小的操作力，就需要加长杠杆臂或者增大杠杆比，会导致整体外形尺寸变大，或者单次按压的顶升行程变小，作业效率降低；如果追求更大的单次顶升行程，就需要调整连杆的铰接点位置，会导致操作力变大，增加作业人员的劳动强度。

　　这款装置的铰接点位置经过多轮迭代调整，在常规作业需求的行程范围内，把操作力和作业效率的平衡点调整到了比较合理的区间，既不会因为操作力过大导致单人无法完成作业，也不会因为单次行程过小导致顶升作业需要反复按压太多次，影响作业效率。基座的受力筋布局也经过受力仿真优化，在柱塞承受最大额定载荷时，基座安装面的变形量控制在允许范围内，不会因为基座变形导致柱塞导向孔偏斜，出现柱塞卡滞或者磨损加剧的问题；筋板的厚度和过渡圆角也按照铸钢件的工艺要求设计，避免铸造过程中出现缩孔、应力集中等缺陷，保证基座的整体强度和使用寿命。
