AISI1020材质精密机加工连接安装部件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894259
  • AISI1020材质精密机加工连接安装部件
  • AISI1020材质精密机加工连接安装部件
  • AISI1020材质精密机加工连接安装部件

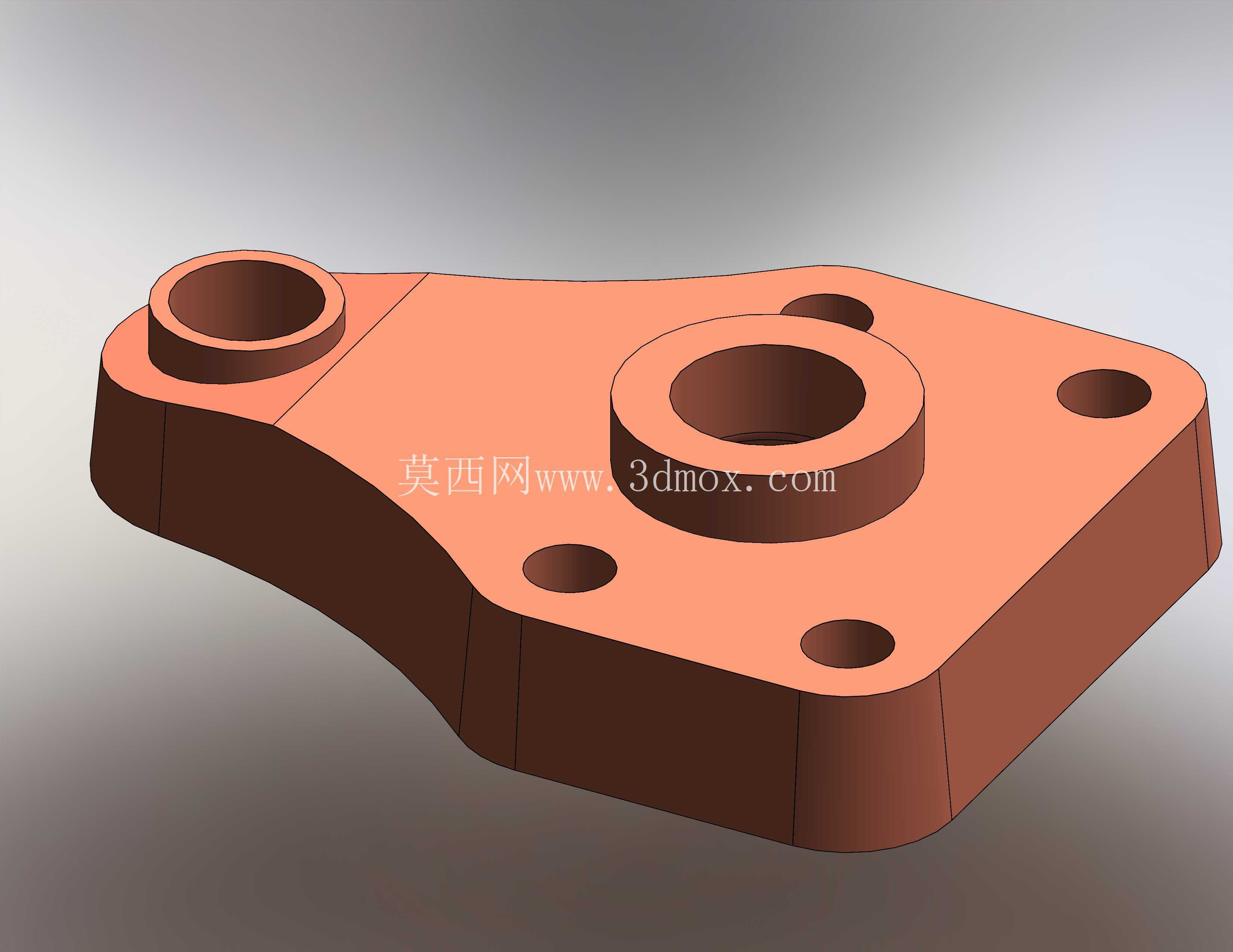

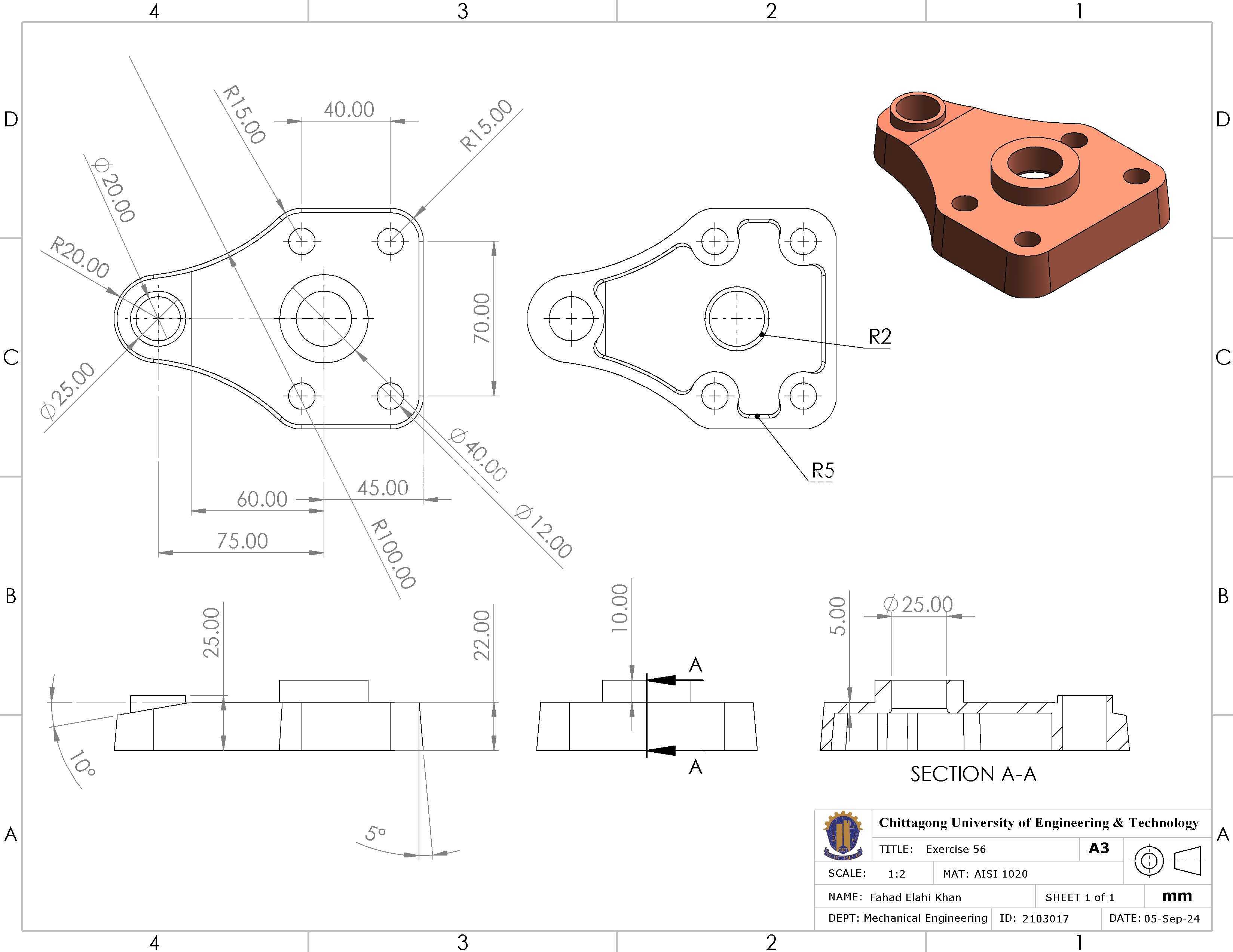

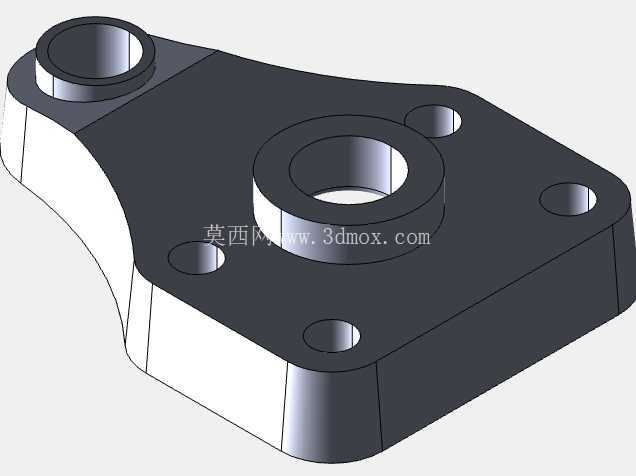

  在常规工业流体控制回路、小型动力传输单元以及低压配电配套组件的安装布局中,这类钢质精密加工件往往承担着核心的连接定位职能,它既需要为相邻的功能元件提供稳定的安装基准,也要抵消设备运行过程中产生的小幅振动与位置偏移,避免配合间隙随使用时长增加而不断扩大。从结构设计逻辑来看,整个部件采用不规则的异形平板作为主体承载基底,基底上设置两处高度不同的凸台结构,较高的带孔凸台用于穿装定位销轴或者流体管路接头,凸台内孔的同轴度公差控制在0.02mm以内,保证配合件装入后不会出现偏斜卡滞的问题;稍矮的凸台则作为贴合定位面,与对接零件的端面完全贴合,分散装配时的压紧应力,避免局部应力集中导致部件变形。

  基底上分布的多个通孔分为两类,直径稍大的为螺栓过孔,用于穿装固定螺栓将整个部件锁紧在设备基座上,孔位的位置度公差严格控制,保证和基座上的螺纹孔完全对正,不会出现装配时螺栓强行别入的情况;直径较小的孔为工艺定位孔,在机加工过程中用于工件装夹定位,也可在后期维护时作为撬装点位,方便部件拆卸更换。部件所有的棱边都做了圆角过渡处理,一方面是消除机加工产生的锐边毛刺,避免装配操作人员被划伤,另一方面圆角结构可以分散应力传递路径,减少部件在受交变载荷时出现应力开裂的风险,尤其是凸台与基底连接的根部位置,圆角半径经过反复校核,既不会因为圆角过大影响相邻零件的装配空间,也不会因为圆角过小达不到应力分散的效果。从安装边界来看,整个部件的最大外轮廓尺寸适配常规小型设备的安装空间,不需要对原有设备的基座做额外的扩孔或者切削改造,可直接替换同规格的老旧磨损部件,降低设备维护的改造成本。部件采用AISI1020优质碳素结构钢加工而成,这种钢材的切削性能优异,经过调质处理后可以获得适中的强度与韧性,既不会因为硬度过高导致加工过程中刀具磨损过快,也不会因为强度不足在长期受载后出现变形。

  在实际应用场景中,这类部件常被用在小型液压阀组的安装基座、低压输油管路的连接法兰座、小型传动机构的轴承支撑座等位置,它的异形轮廓不是随意设计的,而是根据安装空间内的相邻元件布局做的适配性优化,在保证自身结构强度的前提下,尽可能缩小部件的整体体积,给周边的管路、线路留出足够的布置空间,避免出现装配干涉的问题。设计过程中,凸台的拉伸高度经过多轮验证,过高会导致部件整体重量增加,同时凸台的悬臂长度变长,受侧向力时容易出现断裂;过低则无法保证配合件的装入深度,连接可靠性不足。

  抽壳结构的运用主要是在不降低部件整体刚性的前提下,减少钢材的使用量,降低部件自重,同时也为内部的流体通道或者线路穿装留出空腔,不过这类部件的抽壳壁厚控制均匀,避免壁厚差异过大导致热处理过程中出现变形。剪切拉伸特征的设置是为了形成部件侧面的定位卡槽,和基座上的定位凸块配合,实现装配时的快速对位,不需要反复调整部件的安装角度,提升装配效率。在实际选型替换时,需要重点核对凸台内孔的直径、安装孔的孔距以及部件的整体厚度,这几个尺寸直接决定了部件能否顺利装入原有设备,同时要确认凸台的朝向与原有部件一致,避免装反后导致相邻元件无法对接。这类部件的表面没有做额外的涂层处理,保留了机加工后的原始表面粗糙度,既可以保证贴合面的接触刚度,也方便后期观察部件表面是否出现裂纹或者磨损痕迹,及时排查设备故障。对于长期在有轻微腐蚀环境下使用的场景,也可以在部件表面做发黑或者镀锌处理,提升防锈能力,但处理过程中要注意保护配合面与安装孔的精度,避免镀层厚度过大导致装配间隙不足。
