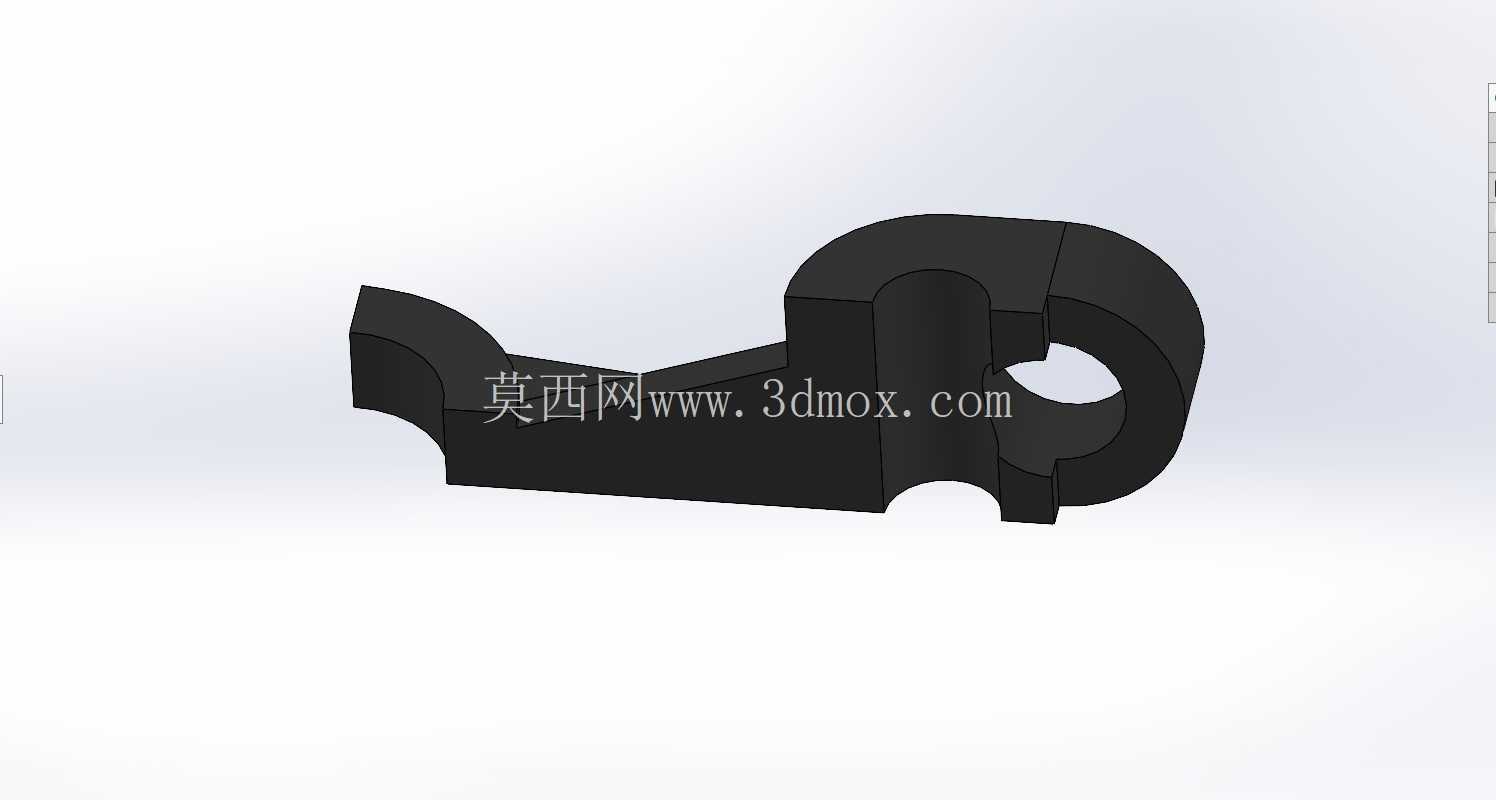

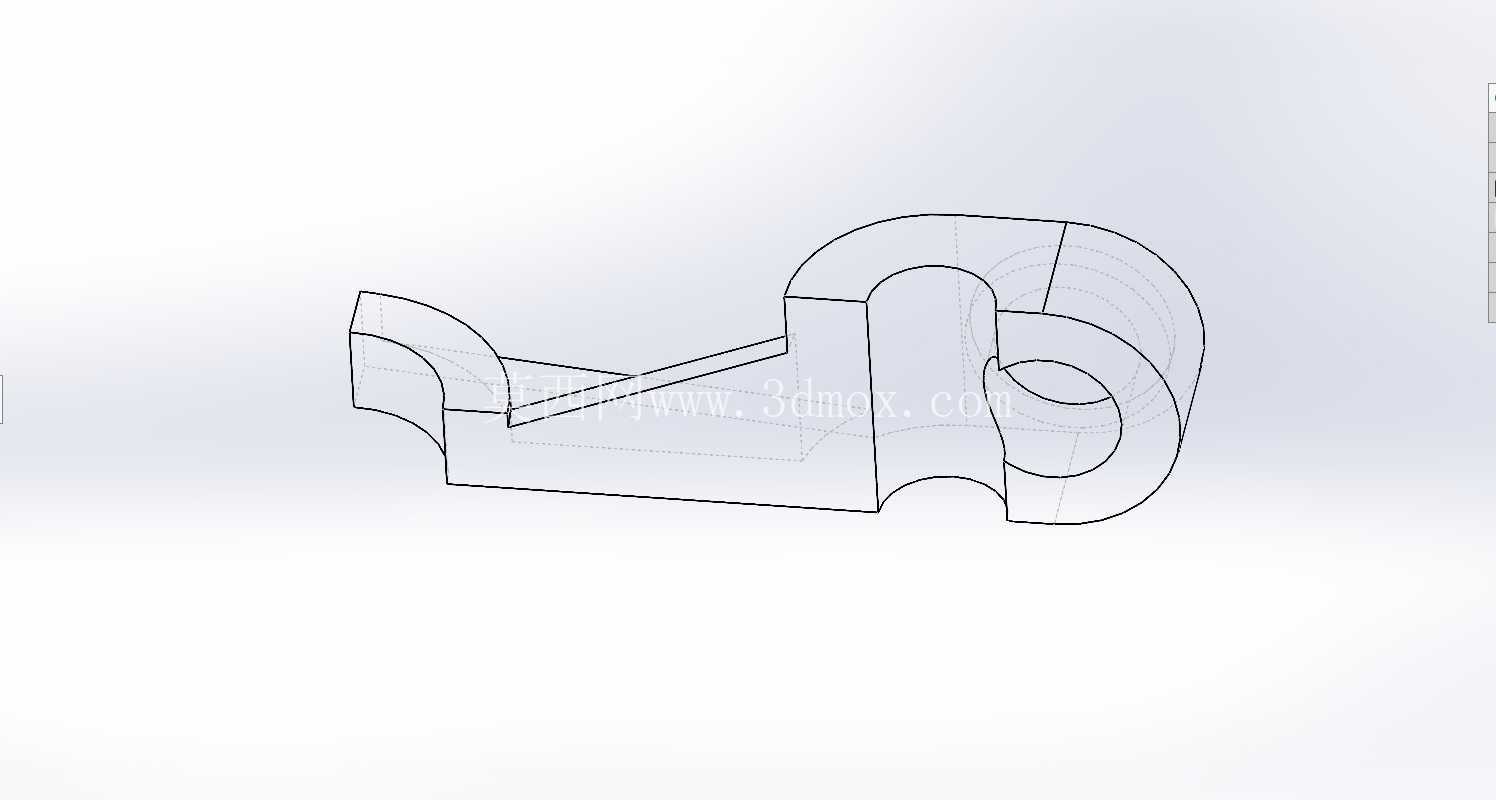

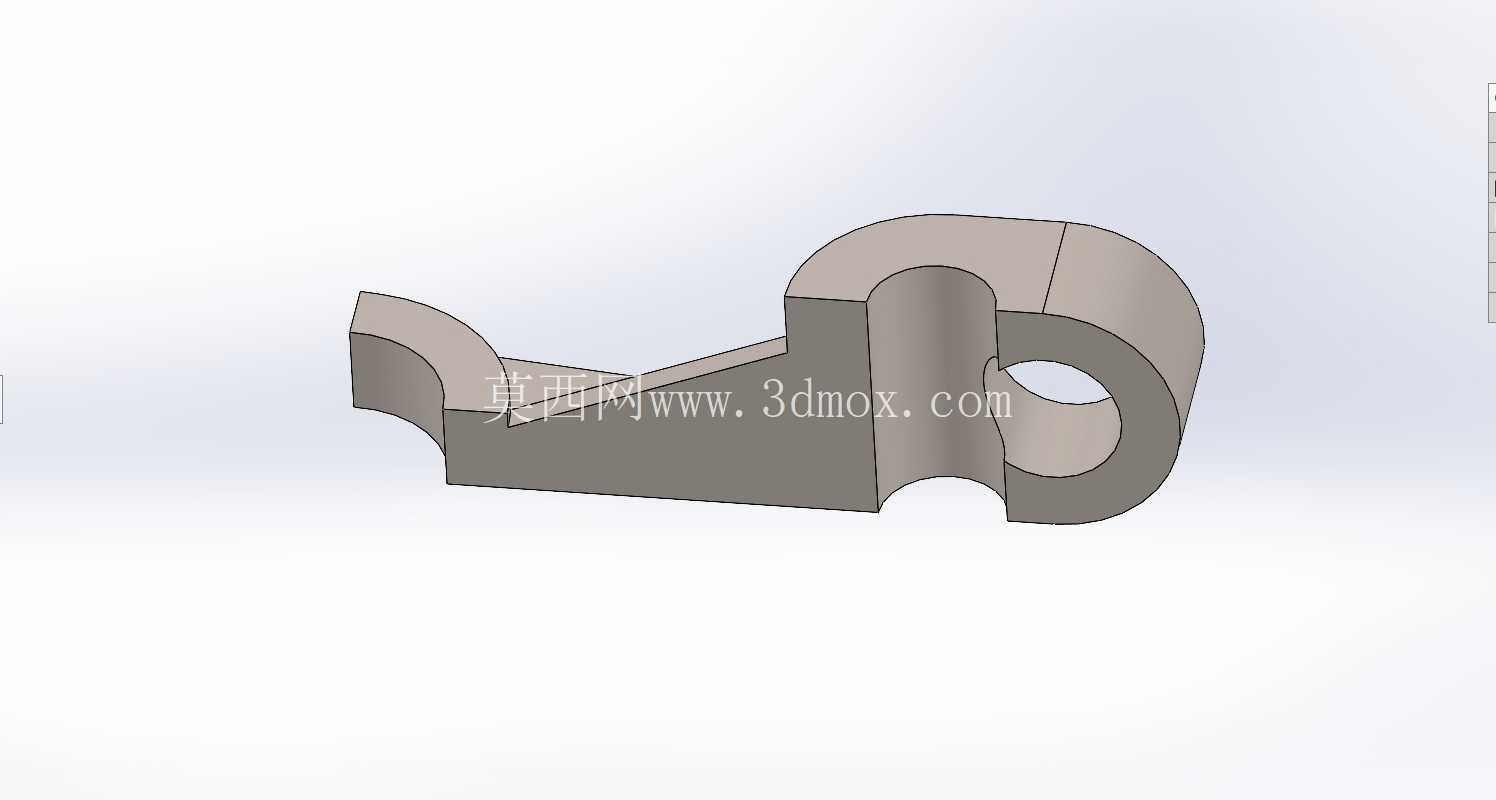

在机械结构设计的实操场景中,这类带配置表驱动的结构件常作为SolidWorks认证考核的典型练习载体,也能直接映射工业现场中同类异形铰接支撑件的设计逻辑。从实际应用来看,这类带铰接孔、异形支撑臂的结构件,多应用在小型工装夹具的锁紧联动机构、低压电气柜的门体锁止联动组件、小型输送线的挡料拨杆机构中,承担铰接传动、行程限位、支撑受力的复合作用,日常工况下需要承受反复的摆转载荷,同时要和周边的销轴、联动杆、安装基面保持精准的尺寸配合,避免出现卡滞、旷量过大的问题。
设计这类零件时,首先要明确核心的安装边界:零件一端的同轴铰接孔是整个结构的回转基准,孔的内径公差需要匹配常用的圆柱销轴,孔的轴向长度要和配套的铰接座宽度适配,避免轴向窜动;另一端的异形支撑臂轮廓,需要根据实际的摆转行程做包络校验,确保摆转全过程中不会和周边的固定结构发生运动干涉。采用配置表设计的核心逻辑,是通过参数化的表格驱动不同规格的零件尺寸,不需要重复建模就能快速生成适配不同安装空间、不同载荷等级的衍生型号,比如调整铰接孔的直径、支撑臂的长度、受力面的厚度,只需要在配置表中修改对应参数,就能自动重建模型,大幅提升系列化零件的设计效率,这也是CSWP认证中重点考核的参数化设计能力点。
从结构受力的角度看,零件的圆弧过渡区域是应力集中的高发位置,设计时在臂身和铰接座的衔接位置做了等半径的圆角过渡,避免直角衔接带来的应力断裂风险;臂身的截面采用变厚度设计,在靠近铰接座的受力核心区域适当增加壁厚,在臂身末端的非主要受力区域适当减薄,在保证结构强度满足反复摆转载荷要求的前提下,尽可能控制零件的整体重量,减少摆转过程中的惯性冲击。零件底部的弧形缺口是安装避让位,对应安装基面上的凸起定位柱,装配时可以快速卡入定位,减少装配时的调整时间,同时能避免装配错位导致的铰接孔同轴度偏差。
在实际建模过程中,配置表的参数设置需要遵循工程逻辑,把核心的配合尺寸设为配置项的优先参数,比如铰接孔直径、孔中心到臂端的垂直距离、臂身的厚度参数,这些参数直接决定零件的适配性,而圆角、倒角这类工艺参数可以设为通用参数,在所有配置中保持统一,减少配置表的冗余参数。做运动干涉校验时,要把零件的最大摆转角度作为边界条件,模拟整个行程内的零件轮廓位置,确认和周边联动零件的最小间隙保持在0.2mm以上,避免加工装配误差导致的运动卡滞。这类零件的加工多采用铣削成型,建模时的拔模角度、棱边倒角都要符合机加工的工艺要求,避免出现无法加工的负角结构,同时所有配合面的表面粗糙度要求要和实际工况匹配,铰接孔的内表面需要保证足够的光洁度,减少销轴转动时的磨损,延长整个联动机构的使用寿命。
对于刚接触参数化设计的结构工程师来说,这类配置表驱动的零件练习,能快速掌握系列化零件的设计方法,理解参数关联、配置项管理的核心逻辑,把这种设计方法应用到后续的工装夹具、通用零部件的系列化开发中,能有效减少重复建模的工作量,提升设计输出的一致性,避免手动修改尺寸带来的建模错误。在实际项目中应用这类结构时,还要结合具体的载荷工况做有限元强度校核,确认最大应力位置的安全系数满足设计要求,根据实际使用的材料调整壁厚参数,比如采用尼龙材质做轻量化低载荷应用时,可以适当加大壁厚保证刚性,采用45号钢做高载荷应用时,可以适当优化截面形状减少材料消耗。
