带法兰连接端的空心轴类机械零件

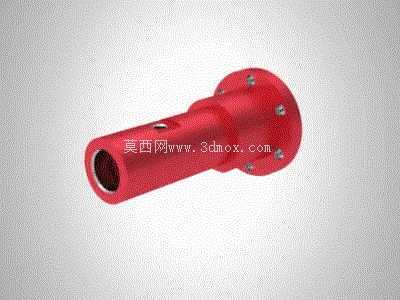

　　这类带法兰端的空心轴结构，在流体输送配套的传动接驳、低压管路的终端对接场景中应用十分广泛，日常在小型气动执行机构的输出端、轻工设备的辊筒接驳工位、低压流体管路的快换对接段都能见到同结构的零件。从结构功能来看，零件一端采用带均布安装孔的法兰盘结构，法兰端面与轴身保持严格的垂直度公差，安装时可通过螺栓穿过法兰盘上的六个均布孔，将整个轴件固定在配套的设备基座或者对接端面上，法兰盘与轴身衔接处做了圆角过渡处理，避免应力集中导致的交变载荷下开裂问题，能承受一定的径向载荷与轴向的推拉载荷。

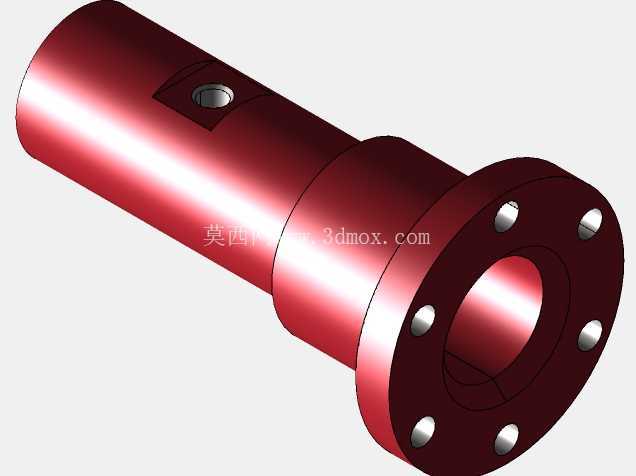

　　轴身采用空心贯通设计，既可以减轻整体零件重量，降低设备运动时的惯量，也可以让流体、线缆从轴的中空内腔穿过，实现气路、电路与机械结构的集成布置，轴身靠近中段位置开有一个径向的贯通小孔，这个孔主要用于安装锁紧销或者定位顶丝，当轴上需要套装配套的衬套、齿轮或者辊轮时，可以通过这个径向孔穿入紧固件，实现外接零件与轴身的周向固定，避免传动过程中出现相对转动。设计这类零件时，首先要确认安装边界：法兰盘的外径要匹配对接基座的安装孔位分布，保证六个安装孔的位置度公差控制在合理范围，避免现场安装时出现孔位错位无法装配的问题；轴身的外径要与配套的滑动轴承、衬套内径保持合适的配合公差，根据使用场景选择间隙配合或者过渡配合，若用于低速转动场景可选择稍大的间隙，便于装配和日常维护，若用于定位精度要求较高的接驳场景则选择过渡配合保证同轴度。

　　轴身的长度要根据实际安装空间确定，要预留出外接零件的安装位置，同时避免轴身过长导致的悬臂挠曲变形，中空内孔的直径要兼顾减重需求和轴身的结构强度，不能为了过度减重导致轴身壁厚不足，在承受额定载荷时出现变形甚至断裂。径向小孔的位置要避开轴身的应力集中区域，孔口同样做倒角处理，避免安装销钉时刮伤零件表面，同时要保证小孔与轴身轴线的垂直度，让锁紧销可以顺利穿入实现固定。实际生产中这类零件多采用铝合金或者碳钢材质加工，若用于有防腐需求的场景还可以做表面阳极氧化或者喷塑处理，加工时要一次装夹完成轴身外圆和法兰端面的车削，保证两者的同轴度和垂直度，减少二次装夹带来的形位公差误差。

　　这类零件在装配时，法兰端面与对接基座之间可以根据密封需求加装密封垫片，避免中空内腔输送的流体出现泄漏，轴身与配套轴承配合的位置要涂抹适量润滑脂，减少转动过程中的磨损，延长零件的使用寿命。在设备维护过程中，这类轴件属于易损的接驳零件，需要定期检查法兰连接螺栓的紧固情况，检查轴身表面是否有磨损、锈蚀的痕迹，若径向锁紧孔出现滑牙或者变形要及时更换，避免出现传动失效导致的设备故障。
