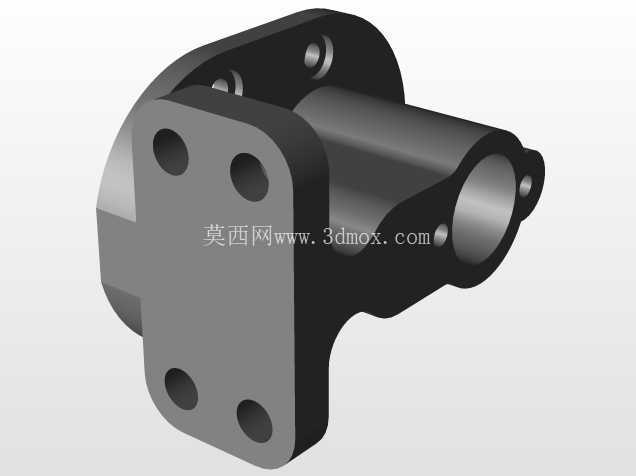

齿轮泵端盖式泵体结构三维数模

　　在液压系统、低压流体输送回路的设计选型环节，齿轮泵的壳体结构直接决定整泵的承压能力、装配精度与运行寿命，本次呈现的泵体为齿轮泵的核心承载构件，采用一体化铸造成型后做机加工的工艺路线设计，适配中小排量外啮合齿轮泵的装配需求。从实际应用场景来看，这类泵体多用于机床润滑系统、小型液压动力单元、燃油输送回路以及轻工机械的流体增压单元，可适配矿物液压油、轻质燃油、低粘度润滑介质的输送工况，常规工作承压范围覆盖1.6MPa-6.3MPa区间，能满足多数中低压流体回路的使用要求。

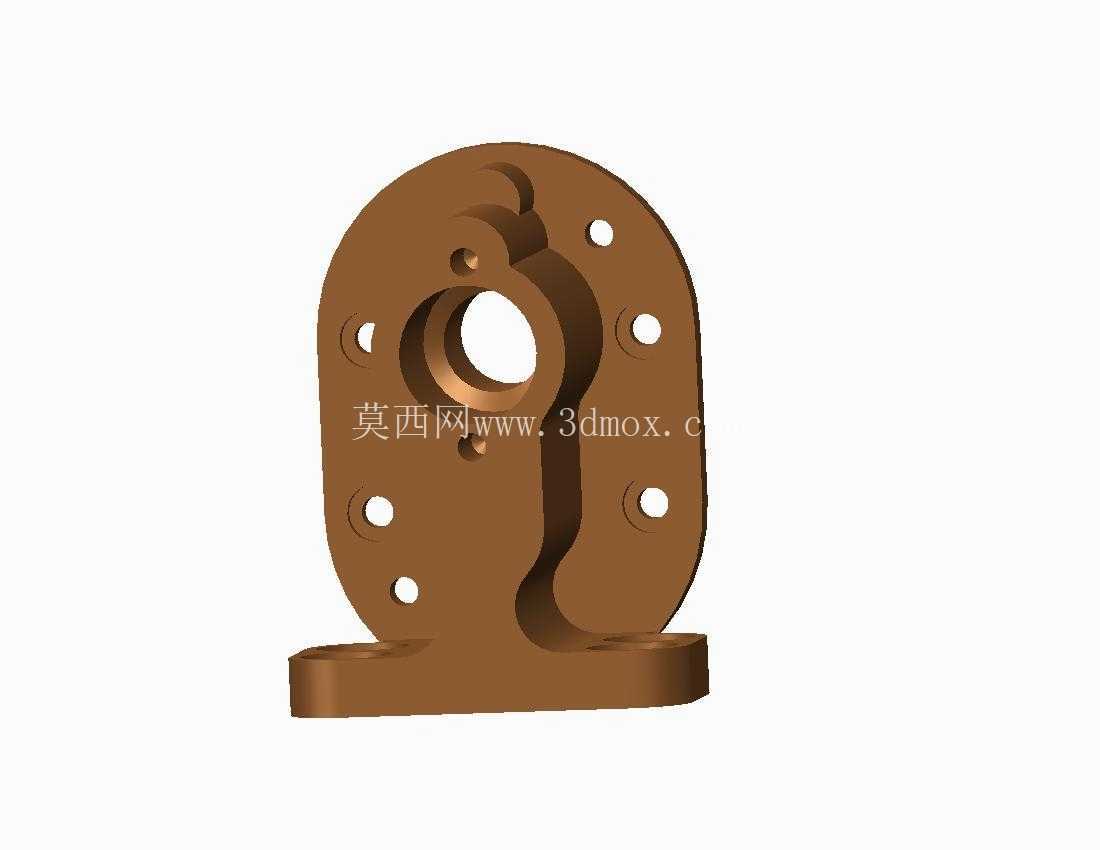

　　从功能特性层面分析，该泵体承担着齿轮副容腔构建、安装定位、接口连通、载荷承载的多重作用：主体的异形内腔直接构成齿轮副的工作容腔，内腔的型线轮廓完全匹配外啮合齿轮的齿顶圆运动轨迹，将齿轮运转时的径向泄漏间隙控制在0.02-0.05mm的合理区间，兼顾容积效率与齿轮运转的无卡滞要求；端面上均匀分布的6个螺栓过孔，用于和泵盖做紧固连接，孔位的位置度公差控制在0.02mm以内，保证装配后结合面的密封压力均匀，避免结合面渗油问题；中心位置的大直径通孔为主动齿轮轴的伸出端安装位，孔内预留了密封件安装槽位，可适配骨架油封的压装，防止轴端介质泄漏；侧面的两个通油孔分别对接进油、出油管路，进油侧通径大于出油侧通径，匹配齿轮泵吸油阻力低、压油侧流速高的流体特性；底部延伸出的带孔安装脚为整泵的固定接口，两个安装孔的中心距按照通用安装支架的尺寸规范设计，可直接适配标准泵架的安装，不需要额外做转接件设计。

　　从设计思路的角度拆解，该泵体的结构完全围绕装配工艺性与使用可靠性做优化：整体采用对称式布局设计，降低铸造时的应力变形风险，内腔的过渡圆角全部按照铸造工艺要求设置R3-R5的圆角，避免铸造时出现尖角砂眼、应力集中的问题；所有安装孔的端面都设计了凸台结构，减少机加工的平面面积，降低加工工时的同时保证连接面的平面度要求；泵体的壁厚按照等强度原则设计，容腔周围壁厚保持均匀，避免壁厚差异过大导致的铸造缩孔缺陷，安装脚位置做了局部加厚处理，抵消泵运转时的振动载荷，避免安装脚断裂失效。

　　关于外形尺寸与安装边界，该泵体的整体轮廓宽度适配排量4-10ml/r的外啮合齿轮副，轴向厚度匹配对应齿轮的齿宽尺寸，安装脚的底面到主动轴中心的高度尺寸符合JB/T系列齿轮泵的安装尺寸规范，可直接替换同规格的现有泵体做备件更换，不需要调整原有管路与安装支架的位置；端面上的定位销孔位置与通用泵盖完全匹配，装配时可通过圆柱销做精准定位，消除螺栓紧固时的位置偏移；进出油口的连接螺纹采用通用管螺纹标准，可直接对接标准液压管接头，不需要额外做螺纹转接。在建模过程中，所有机加工面的尺寸公差、形位公差都按照液压元件的加工精度要求做了对应标注，铸造面的拔模斜度统一设置为1.5°，完全符合实际生产的工艺要求，可直接用于铸造模具的设计与机加工工艺的编制。
