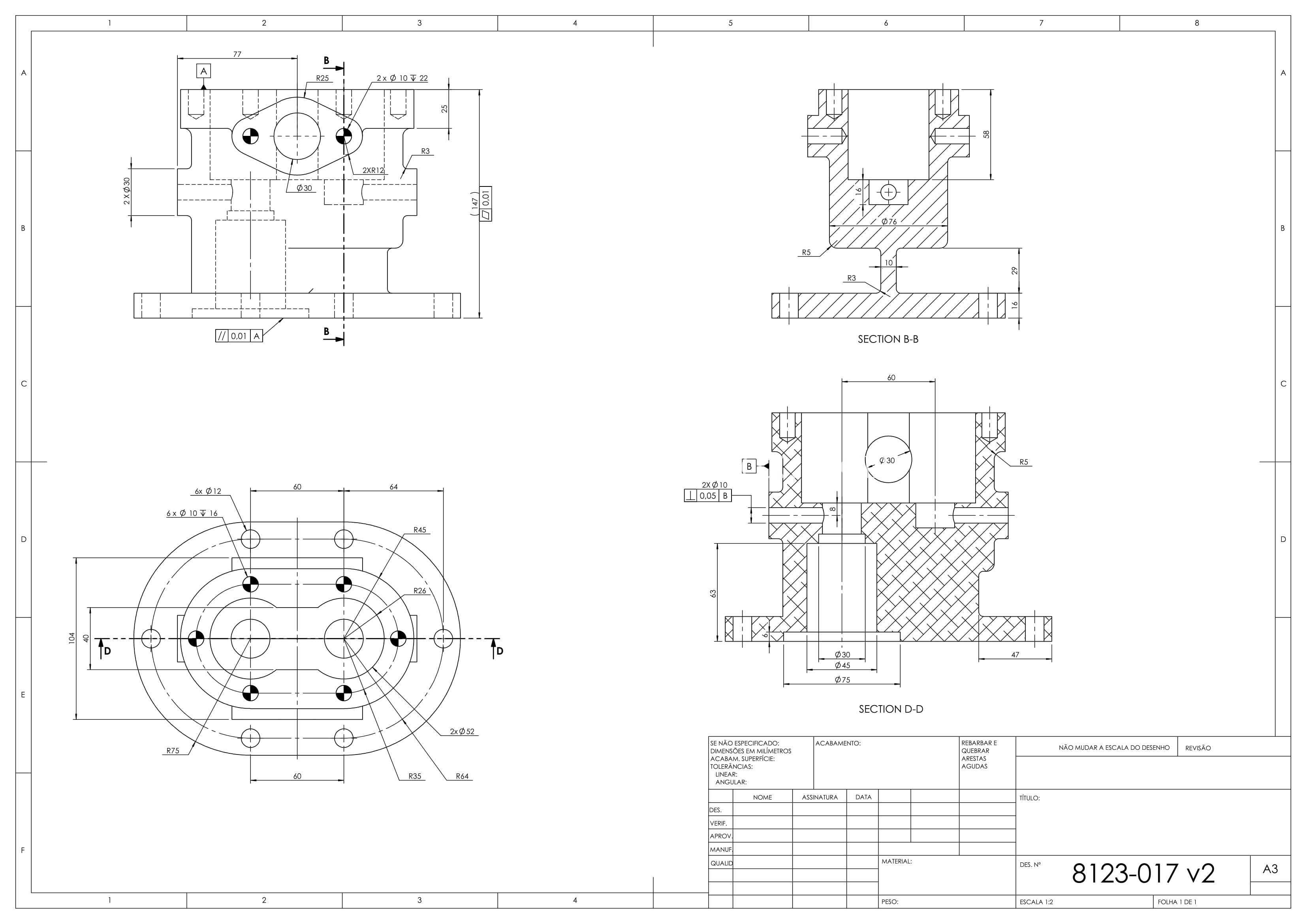

带侧装接口法兰安装式泵体外壳结构

　　在流体输送类设备的结构设计中，壳体作为核心承压与安装基准部件，其结构合理性直接决定整泵的运行稳定性与装配适配性。本次呈现的壳体结构，采用底部法兰作为主安装基准，法兰盘面均匀分布多个螺栓过孔，可适配不同规格的安装基座，安装时通过螺栓穿过法兰孔与基座端面锁紧，能保证壳体与驱动端、管路端的同轴度偏差控制在机械装配允许范围内，避免因安装错位导致的轴系磨损、密封泄漏问题。

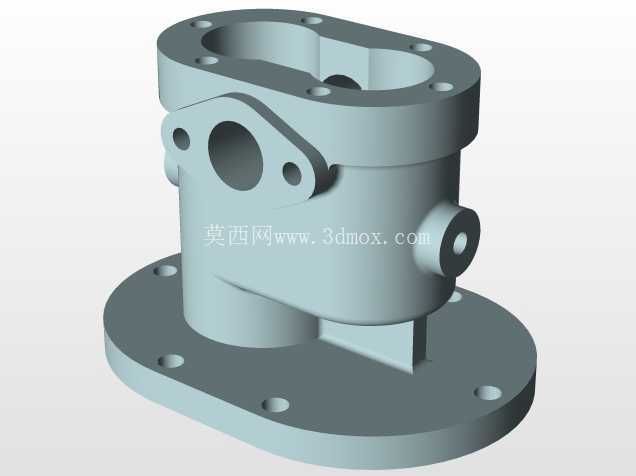

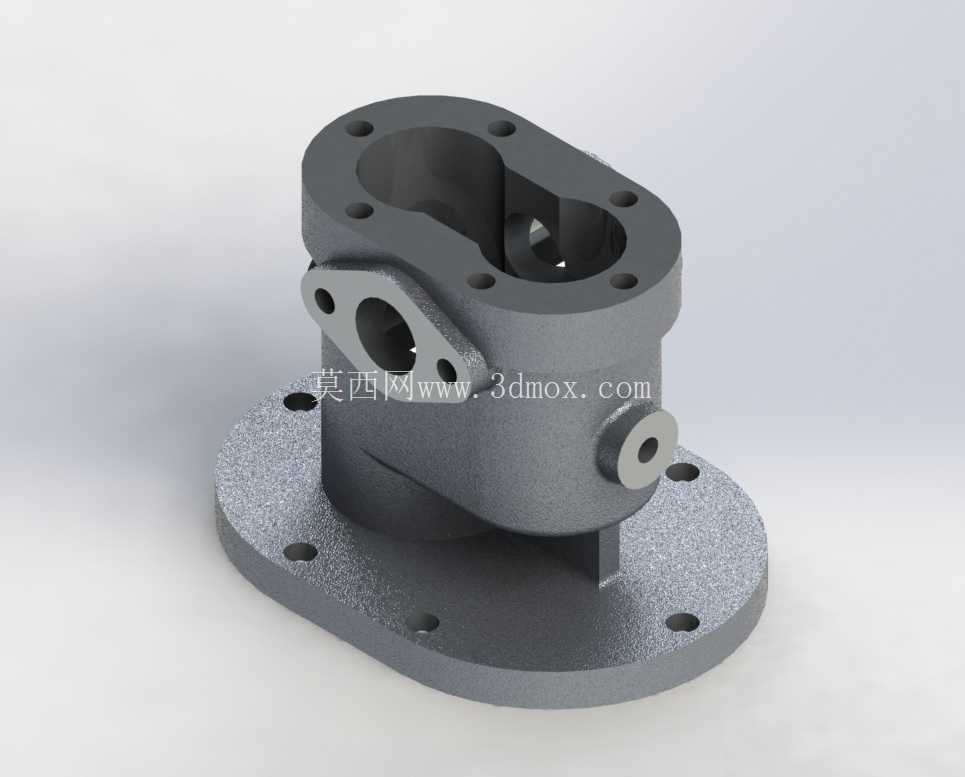

　　从腔体结构来看，主体为中空筒状结构，内部型腔为流体提供流转通道，上端面同样设置环形分布的螺栓孔，用于连接泵盖或者端盖部件，端面的加工精度需要满足密封面的平面度要求，防止高压工况下流体从结合面渗漏。壳体侧面设置两个不同规格的外接接口，其中一个为带双耳安装位的侧向法兰接口，可用于连接进液管路或者压力监测部件，双耳结构的设置是为了在管路连接时提供额外的锁紧支撑，避免管路振动传递到壳体主结构引发疲劳开裂；另一个为小型凸台接口，内部设置通孔，可用于安装泄油阀、温度传感器或者辅助回流管路，这类侧置接口的位置设计，充分考虑了现场管路布线的操作空间，不会与底部安装螺栓、上端盖锁紧螺栓的操作空间产生干涉。

　　在实际工业场景中，这类壳体结构多用于中小型容积式泵或者离心泵的主体承载，可应用在液压系统的动力单元、机床冷却循环系统、小型给排水设备、化工流体输送支路等场景。设计过程中，首先需要根据额定流量确定内部型腔的通径大小，保证流体在腔体内的流速处于合理区间，避免流速过高引发的气蚀或者流阻损耗过大；其次要根据额定工作压力计算壳体壁厚，尤其是法兰根部、接口与主体连接的过渡位置，需要做圆角过渡处理，减少应力集中，避免长期承压工况下出现裂纹。

　　安装边界方面，底部法兰的外径尺寸决定了安装基座的最小预留尺寸，安装时需要在法兰与基座之间加装密封垫片或者调整垫片，一方面弥补结合面的平面度误差，另一方面可调整壳体的轴向安装高度，适配不同长度的泵轴装配需求。侧置接口的中心高度需要与现场管路的布置高度匹配，避免管路安装时出现强行对位的情况，长期强行对位会导致接口处产生持续的装配应力，在设备运行振动的影响下极易出现断裂泄漏。上端盖的安装孔位采用节圆均匀分布的设计，可保证端盖压紧力均匀作用在密封垫片上，不会出现局部压紧力不足导致的泄漏问题。

　　从结构工艺性来看，该壳体适合采用铸造工艺完成毛坯成型，后续再对各个安装端面、螺栓孔、接口内孔进行机加工，铸造毛坯需要预留合理的加工余量，既不能因为余量过小导致加工后出现铸造缺陷外露，也不能因为余量过大增加机加工的工时成本。各个外表面的过渡位置都设置了铸造圆角，既方便脱模，也能减少铸造过程中的应力集中，提升毛坯的成品率。在三维建模过程中，需要重点校验各个孔位的同轴度、各个安装面的平行度与垂直度，尤其是底部安装法兰面与上端面的平行度，直接影响后续转子部件的装配间隙，若平行度偏差过大，会导致转子转动时出现卡滞、磨损不均匀的问题。另外，侧置接口的内孔与主体型腔的相交位置，需要做圆滑过渡处理，减少流体在该处的湍流损耗，提升泵的整体运行效率。
