模块化拼装式X射线防护铅房结构设计

　　这套模块化X射线防护舱体的三维结构，核心服务于医疗机构放射科、工业无损检测车间两类核心场景，解决传统射线防护机房土建施工周期长、场地固定无法调整、改扩建成本高的实际痛点。从结构拆分逻辑来看，整个舱体采用全预制拼装设计，所有壁板、顶板、门洞组件均在工厂完成铅层复合、结构焊接与尺寸校验，现场仅需通过螺栓拼接即可完成整体组装，无需额外进行墙面铅板粘贴的现场作业，能大幅缩短现场施工周期，也避免现场铅材施工带来的环保与防护质量隐患。

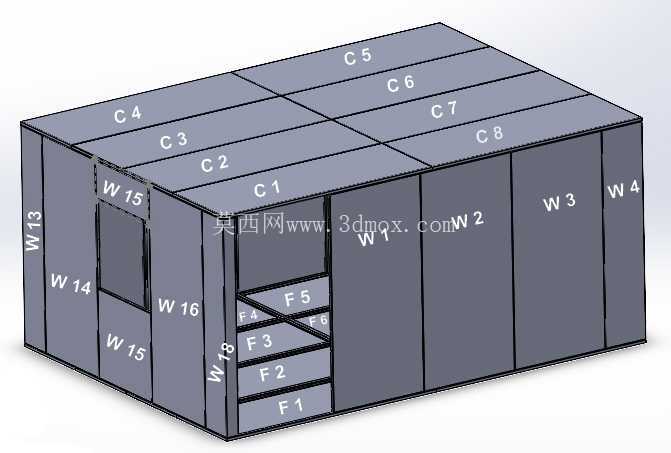

　　从功能分区的设计逻辑来看，舱体壁板按安装位置做了明确的编号区分，其中W编号为竖向壁板组件，C编号为顶部盖板组件，F编号为内部功能隔断组件，不同编号的组件对应不同的安装位置，现场施工时可按编号快速对位，降低安装出错概率。竖向壁板中预留了两处铅防护观察窗位置，对应W15编号的壁板模块，观察窗采用铅玻璃内嵌安装结构，玻璃与壁板铅层的搭接宽度严格满足射线防护的搭接要求，避免出现射线泄漏的直缝；观察窗的安装高度匹配操作人员站立操作的视线高度，方便室外操作人员实时观察舱内设备运行与被检测对象的状态。

　　舱体的门洞设置在W18编号的壁板位置，门洞处预留了铅防护门的安装铰链位与密封止口，防护门关闭后与壁板铅层形成足够宽度的搭接面，杜绝射线从门缝处泄漏。内部F编号的隔断组件将舱内入口区域分隔为缓冲区与主照射区，缓冲区可作为操作人员进出时的过渡空间，也可用于放置个人剂量报警仪、防护用品存储柜等辅助设施，避免主照射区的散射线直接从门洞位置溢出，进一步提升整体防护冗余度。

　　从安装边界的尺寸设计来看，所有壁板模块的宽度均采用统一的模数化尺寸，单块壁板的重量控制在两人可搬运的范围内，无需大型吊装设备即可完成现场组装，适配现有建筑内部的电梯运输、楼道转运要求，可直接安装在建筑物的普通楼层内，无需对建筑楼板做额外的承重加固。顶板模块同样采用分块拼装设计，每块顶板与壁板顶部通过定位销与螺栓连接，顶板之间的拼接缝采用铅条压接密封，保证顶部的射线屏蔽连续性；顶板上预留了设备吊装孔、通风管线穿线孔的安装位，所有穿线孔均采用铅板弯制的折边护筒结构，避免管线穿装位置出现射线泄漏通道。

　　在结构强度设计上，壁板采用钢质骨架作为受力结构，中间夹衬足够厚度的铅防护层，外侧采用装饰钢板覆盖，既保证整体结构的刚度，避免运输、安装过程中铅层出现弯折断裂导致防护失效，也兼顾舱内的整洁度，方便日常清洁消毒。壁板底部设置了调平支撑脚，可适应安装现场地面不平整的情况，保证所有壁板拼接时的垂直度与缝隙均匀度，无需对现场地面做额外的找平处理。

　　从实际使用的适配性来看，该舱体可根据现场场地大小、X射线设备的功率等级调整壁板的铅层厚度与舱体整体尺寸，既可以适配小功率的牙科X光机、移动式探伤机的防护需求，也可通过增加壁板铅当量、扩大舱内尺寸满足大功率工业CT、医用DR设备的安装使用要求。舱体的所有拼接节点均采用可拆卸设计，后期如果需要搬迁场地、调整舱体大小，可将所有模块拆解后重新组装，不会像传统土建防护机房一样拆除后产生大量建筑垃圾，也能大幅降低场地搬迁的改造成本。通风系统的安装位预留于顶板边角位置，可对接铅防护通风装置，在保证射线不泄漏的前提下实现舱内空气的有序流通，避免舱内因密闭导致的废气积聚，满足长期使用的职业卫生要求。
