墙外双门软管卷盘消防箱结构设计

　　在民用建筑、工业厂区的公共区域消防配置中，这类墙外安装的双门软管卷盘消防箱是初期火情处置的核心配套设施，主要承担消防水带、软管卷盘的收纳防护功能，避免消防器材长期暴露在户外或公共通道中出现积灰、磕碰损坏、配件遗失等问题，确保火情出现时人员可以快速开启箱体取用器材完成初期灭火操作。不同于嵌入墙体安装的暗装消防箱，这款箱体采用明装挂墙的结构形式，不需要在土建阶段预留墙体洞口，适配老旧建筑消防改造、厂房外墙加装、商业综合体公共通道补装等多种施工场景，安装时仅需在承重墙面打好膨胀螺栓固定箱体背部的挂装孔位即可，施工门槛低，后期维护更换也不需要破坏墙面装饰层。

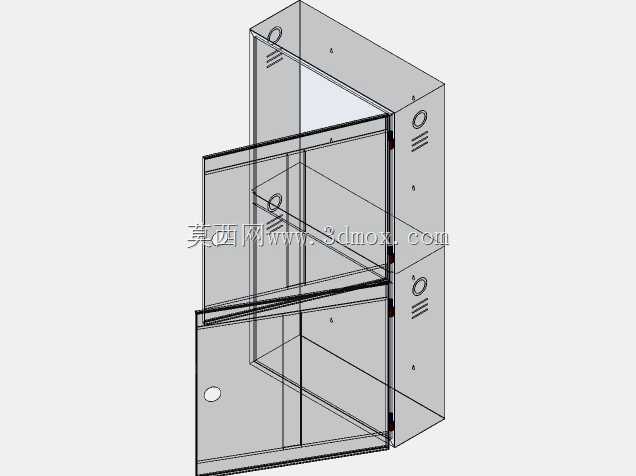

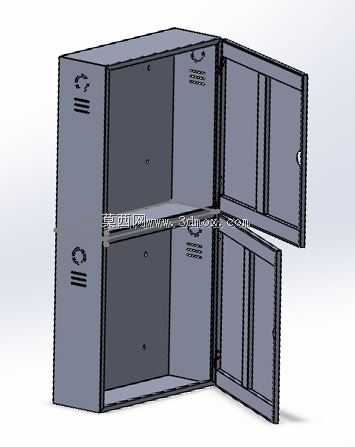

　　从结构设计来看，箱体采用上下分舱的双舱布局，上下两个独立舱室分别对应不同的消防器材收纳需求，每个舱室都配置独立的对开双门结构，门体与箱体之间采用合页铰接，门体边缘做了折边加强处理，避免薄钢板门体长期开关出现变形翘曲，关闭后门体与箱体边框贴合紧密，可以有效阻挡灰尘、飞溅的水渍进入舱内，保持内部器材干燥完好。箱体侧板上预留的通风冲压槽是容易被忽略的细节设计，当舱内因为环境温差出现凝露时，空气可以通过通风槽形成对流，避免水带、软管长期处于潮湿环境出现发霉、橡胶层老化开裂的问题，延长内部器材的使用寿命。

　　建模过程中需要重点把控几个安装边界尺寸：首先是箱体背部挂装孔的孔位间距，必须匹配常规消防安装的膨胀螺栓排布标准，孔位周边做了翻边加强，避免挂装后长期承重出现孔位撕裂变形；其次是舱室内部的净空尺寸，上层舱室需要适配标准25米口径消防软管卷盘的安装转轴位置，下层舱室要预留足够空间折叠放置标准规格消防水带、配套水枪接口，不能出现器材放进去后门体无法完全闭合的问题；门体的开启角度也做了限位设计，完全开启后门板不会遮挡取用通道，人员拿取器材时不会被门板磕碰，同时门体上预留的锁具安装位可以选配通用消防箱锁，日常状态下可以锁住箱体避免无关人员随意开启挪用器材，紧急情况下可以用通用消防钥匙快速打开，不会耽误处置时机。

　　箱体整体采用薄钢板折弯焊接成型，所有外露边缘都做了卷边钝化处理，没有尖锐的毛刺棱角，避免安装和取用器材时划伤操作人员，箱体内部的层板采用可拆卸式设计，后期如果需要调整舱室收纳空间，只需要拆掉层板的固定螺丝就可以重新布局，适配不同规格的消防器材配置需求。在实际项目选型时，需要注意这款箱体的外凸安装尺寸，安装完成后箱体外表面距离墙面的厚度要控制在通道疏散宽度的允许范围内，不能占用过多疏散通道净宽，影响人员紧急疏散通行，同时箱体安装高度要符合消防规范要求，箱门的开启把手距离地面的高度要在成年人站立可轻松操作的区间，不需要踮脚或者弯腰就可以快速开启箱门。

　　不同于普通的单门消防箱，双舱双门的设计可以将不同类型的消防器材分舱存放，避免水带和卷盘堆放在一起出现缠绕，取用的时候可以单独打开对应舱门，不需要翻找其他器材，缩短应急取用的时间，尤其是在人员密集的商业场所，几秒钟的取用时间差就可能直接影响初期火情的控制效果。建模时对门板的折弯圆角、箱体焊接处的打磨余量、合页安装的沉头孔深度都做了精准的参数化设置，生产加工时可以直接导出板材下料图进行激光切割折弯，不需要二次调整尺寸，装配时合页位置的公差控制在0.5mm以内，保证门体开关顺畅没有卡顿，关闭后缝隙均匀，不会出现一边宽一边窄的装配问题。
