曲柄滑块传动组件结构设计

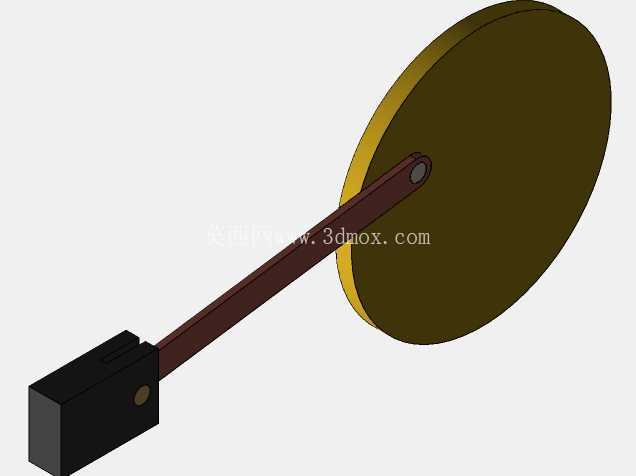

　　曲柄滑块机构是机械传动领域应用极为广泛的平面连杆机构，这套组件的设计核心是实现旋转运动与直线往复运动的精准转换，在冲压设备、内燃机、往复泵、送料机构等场景中都能见到这类结构的身影。从工程应用角度看，这类机构的核心优势在于运动转换过程的可靠性，不需要复杂的中间传动链，就能将曲轴端的连续旋转输入，转化为滑块端的可控直线往复输出，或是反向将滑块的直线驱动转化为曲轴的旋转输出，在中小载荷的往复传动场景中，这类结构的传动效率、维护成本表现都优于齿轮齿条、丝杠等直线传动方案。

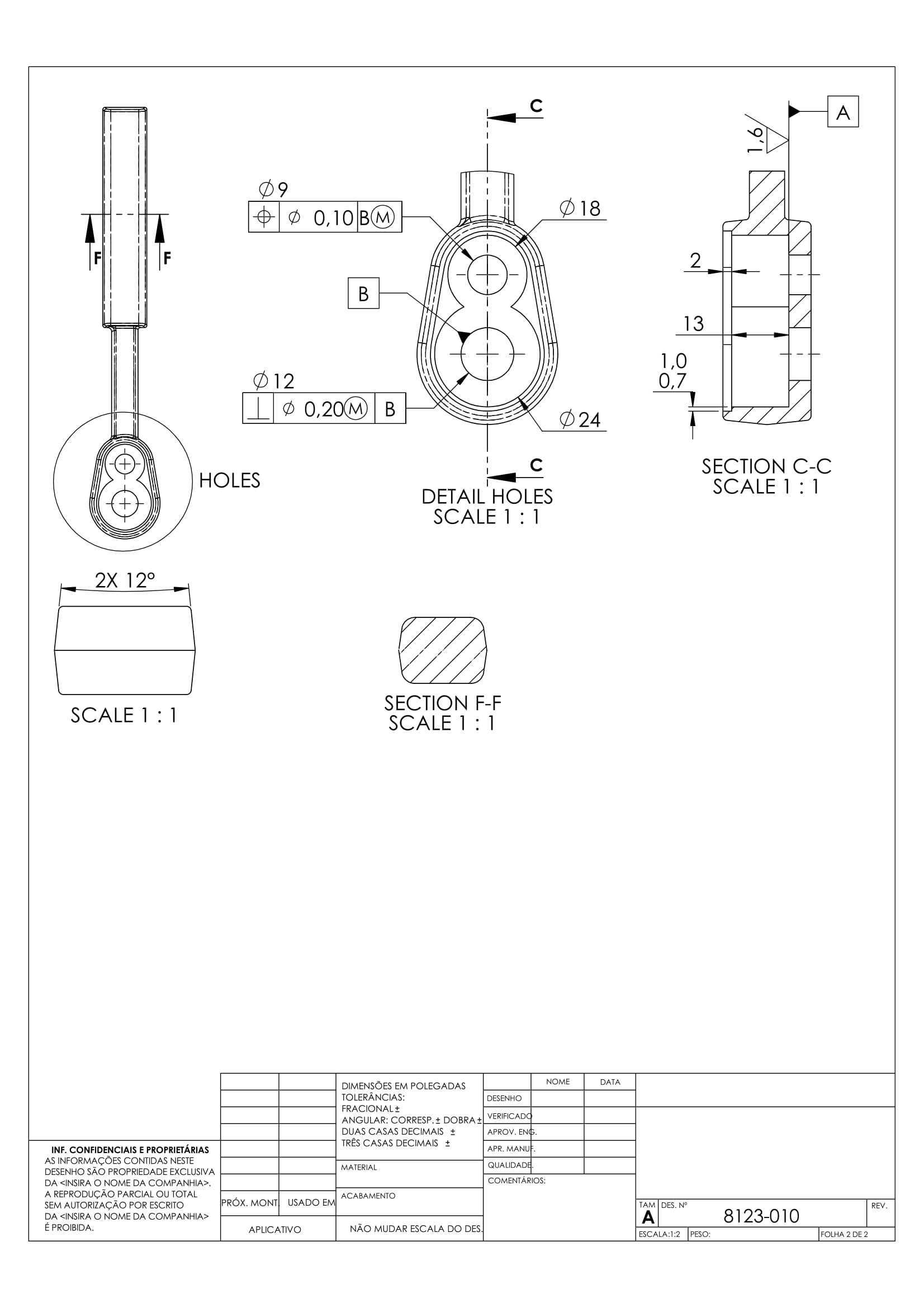

　　从设计思路上看，这套组件的尺寸标注完全围绕装配配合与运动边界展开，连杆小头与滑块销的配合采用Φ12的轴孔配合，同轴度公差控制在0.20mm以内，保证连杆摆动过程中不会出现卡滞；连杆大头与曲柄销的配合为Φ9的轴孔结构，同轴度公差0.10mm，同时标注了最大实体要求，确保批量加工时的装配互换性。滑块部分的导向段直径为Φ18，底部安装连接段直径Φ24，导向长度13mm，这个长度设计是为了保证滑块在往复运动过程中不会出现偏载卡滞，导向面的粗糙度要求控制在Ra0.7-Ra1.0区间，降低滑动摩擦的磨损速率。

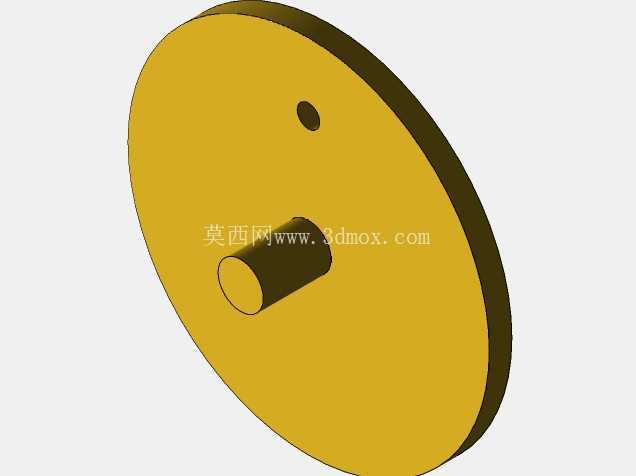

　　实际安装时，需要注意三个核心的边界尺寸：首先是曲柄的回转半径，这个参数直接决定滑块的行程长度，也就是2倍的偏心距，设计时需要根据设备的实际行程需求匹配偏心尺寸，避免滑块运动超出行程范围撞击机架；其次是连杆的中心距，也就是大小头孔的中心间距，这个尺寸直接影响机构的压力角，压力角过大会导致传动效率下降，甚至出现自锁，常规设计中会将工作行程内的最大压力角控制在30度以内，保证传动的顺畅性；第三是滑块的导向安装孔同轴度，必须保证导向孔轴线与曲柄回转平面平行，否则会导致连杆承受附加弯矩，加速轴孔配合面的磨损，严重时还会出现连杆断裂的故障。

　　在功能特性上，这套组件的结构做了针对性的优化，连杆大头采用剖分式结构？不对，从图纸细节看是整体式的连杆大头，配合滚针轴承使用的话，适合中高速的轻载传动场景，如果是重载场景则需要更换为剖分式大头搭配滑动轴承的结构。滑块的端面设计有安装螺纹孔，方便连接执行端的工装，比如冲压头、泵塞、送料推板等部件，不需要额外设计转接结构。细节处的2×12°倒角设计，一方面是装配时的导向，避免安装时刮伤配合面，另一方面也能去除加工毛刺，减少应力集中的风险。

　　从运动特性来看，这套曲柄滑块组件属于对心曲柄滑块结构，也就是滑块的运动延长线通过曲柄的回转中心，这种结构的滑块运动没有急回特性，运动过程的速度变化相对平缓，适合对运动平稳性要求较高的场景，比如计量泵、精密送料机构；如果是需要急回特性的冲压、剪切设备，则需要调整为偏置曲柄滑块结构，通过设置偏心距来获得工作行程慢进、回程快退的运动特性，提升设备的作业效率。

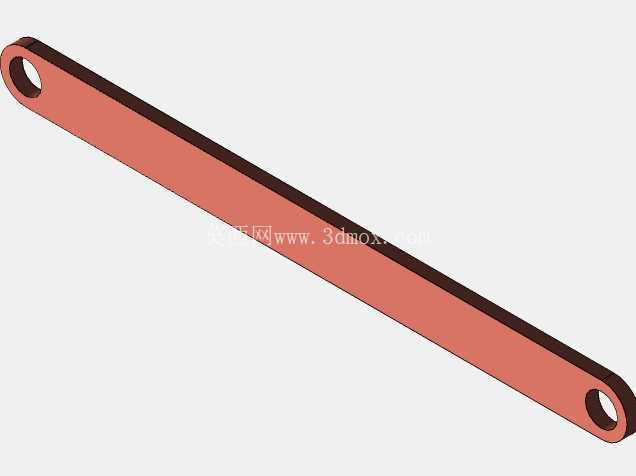

　　加工制造层面，这套组件的零件加工难度不高，连杆部分可以采用模锻毛坯后机加工的方式生产，大小头孔的精加工需要在一次装夹中完成，保证两孔的平行度要求；滑块部分采用圆钢车削加工即可，导向面需要做淬火处理提升表面硬度，延长使用寿命。装配时需要注意曲柄销、连杆小头销的轴向定位，采用卡簧或者轴端挡圈固定，避免运动过程中销轴窜动脱出，同时各配合面需要涂抹润滑脂，建立初始润滑膜，降低初期磨合的磨损量。

　　在设备选型匹配时，需要根据实际的载荷大小、运动速度、行程长度来调整各零件的尺寸参数，比如大载荷场景下需要加大连杆的截面尺寸，提升曲柄销的直径，避免零件强度不足出现变形断裂；高速运动场景下则需要做动平衡校正，减少运动过程中的振动噪音，提升机构的运行稳定性。
