三角铰接式连接支座结构设计

　　这类三角铰接式连接支座，常见于中小型机电设备的动力传递链路、工装夹具的定位支撑模块以及小型自动化设备的连杆传动节点中，核心作用是实现多方向铰接点位的刚性支撑，同时为中心轴类零件提供稳定的回转安装基准。从实际应用场景来看，这类零件往往处于动力输入与执行端的衔接位置，需要同时承受来自三个铰接点位的交变载荷，包括连杆摆动带来的径向剪切力、轴件回转产生的周向扭矩，以及设备启停瞬间的冲击载荷，因此结构设计上对刚性和应力分散的要求远高于普通单孔安装座。

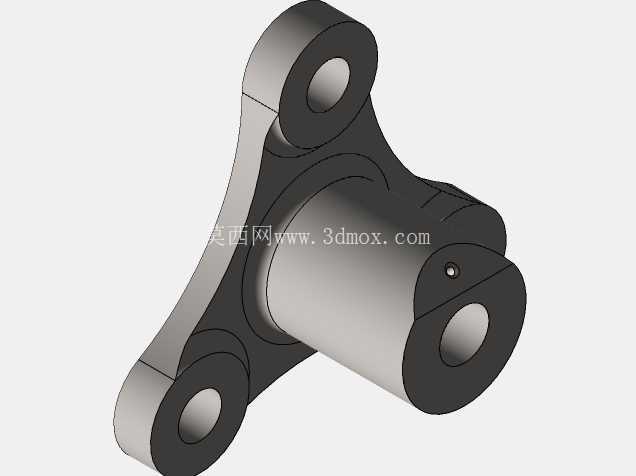

　　从结构功能特性来看，零件主体为一体化铸锻成型的三角支撑臂加中心套筒结构，三个铰接耳板分别沿中心套筒的径向呈120度左右分布，每个耳板上加工有同轴度要求较高的铰接通孔，用于配套销轴实现与相邻连杆或安装基座的铰接连接；中心套筒为中空台阶孔结构，大直径端用于容纳轴件的轴承位或轴套，小直径端可作为轴端的定位止口，套筒侧壁加工有径向的紧定螺钉孔，用于安装紧定螺钉实现内部轴件的周向固定，防止轴件回转过程中出现轴向窜动。耳板与中心套筒的衔接位置全部采用大圆角过渡，避免应力集中导致的疲劳断裂，这也是这类承受交变载荷零件的典型设计细节——在过往的现场失效案例中，不少同类支座的断裂故障都出现在耳板与筒体的直角衔接处，大圆角过渡可以将局部应力峰值降低40%以上，有效提升零件的疲劳寿命。

　　设计思路上，这类零件优先采用一体化成型而非焊接拼接结构，主要是因为焊接结构的焊缝位置容易出现焊接缺陷，在交变载荷下更容易产生疲劳裂纹，一体化结构的材料纤维连续性更好，整体刚性更均匀。三个铰接孔的位置度公差需要严格控制，一般控制在0.02mm以内，否则安装后会出现连杆卡滞、转动阻力过大的问题，长期运行还会导致销轴的偏磨，缩短整个传动链路的维护周期。中心套筒的内孔尺寸需要根据配套轴件的直径确定，配合公差一般选用H7/g6的间隙配合，既保证轴件可以灵活回转，又不会因为间隙过大产生回转晃动。耳板的厚度需要根据单个铰接点的最大承载载荷计算确定，按照材料的许用剪切应力核算，保证在最大冲击载荷下耳板不会出现剪切断裂，同时耳板的外轮廓采用圆弧过渡，避免尖角在安装过程中划伤操作人员，也减少应力集中点。

　　从安装边界来看，这类支座的整体外轮廓尺寸紧凑，三个铰接耳板的外圆直径略大于铰接孔直径的2倍，既保证耳板有足够的承载强度，又不会占用过多的安装空间。中心套筒的轴向长度需要根据配套轴件的安装深度确定，套筒两端面的平行度公差控制在0.01mm以内，保证轴件安装后不会出现偏斜。安装时，三个铰接点位分别通过销轴与相邻部件连接，销轴端部需要配套开口销或轴用挡圈防止销轴脱出，中心套筒内装入轴套或轴承后再穿入传动轴，拧紧侧壁的紧定螺钉即可完成安装。需要注意的是，这类支座的安装面没有额外的定位基准，安装时需要先调整三个铰接点的位置，保证相邻连杆的运动轨迹在同一平面内，否则运行过程中会产生额外的侧向力，加速耳板和销轴的磨损。在日常维护中，需要定期检查铰接孔和中心套筒内孔的磨损量，当磨损量超过孔径的0.5%时需要及时更换支座，避免因为间隙过大导致整个传动机构的运动精度下降，甚至出现传动卡滞的故障。
